기능
- 미리 수행된 해석결과와 설계 입력정보를 이용하여 극한강도설계법인 한국 콘크리트학회 콘크리트 구조설계기준(KCI-USD99) 또는 대한토목학회 콘크리트 표준시방서(KSCE-USD96)에 따라 콘크리트 기둥부재들의 강도검증을 수행하는 명령어 입니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [RC Design] > [Column Checking]
결과출력
강도검증 출력결과는 요소(Element)별로는 각 요소 위치(I, 1/4, 1/2, 3/4, J) 및 콘크리트 하중조합조건에 따라 PM상관도에서 설계강도에 대한 소요강도비(이하, 강도비)중 최대값을 갖는 소요축력(Axial Force), 2방향 소요모멘트(Biaxial Moment) 및 소요전단력(Shear Force)으로 강도검증한 결과입니다.
단면(Section)별로는 각 단면의 요소, 위치 및 콘크리트 하중조합조건 중 PM상관도에서 최대 강도비에 대한 강도검증을 출력합니다.
사용된 단면으로 강도검증한 결과가 만족하는 경우는 청색, 만족하지 않는 경우는 적색으로 표현됩니다.
강도검증은 사용자가 입력한 철근정보에 의해 수행되며, 변경된 각종 입력변수 및 단면정보를 을 이용하여 강도검증에 반영시킬 수 있습니다.
철근정보가 입력되지 않은 경우는 강도검증이 수행되지 않습니다.
강도검증 결과는 사용자선택 단위계를 기준으로 출력합니다.

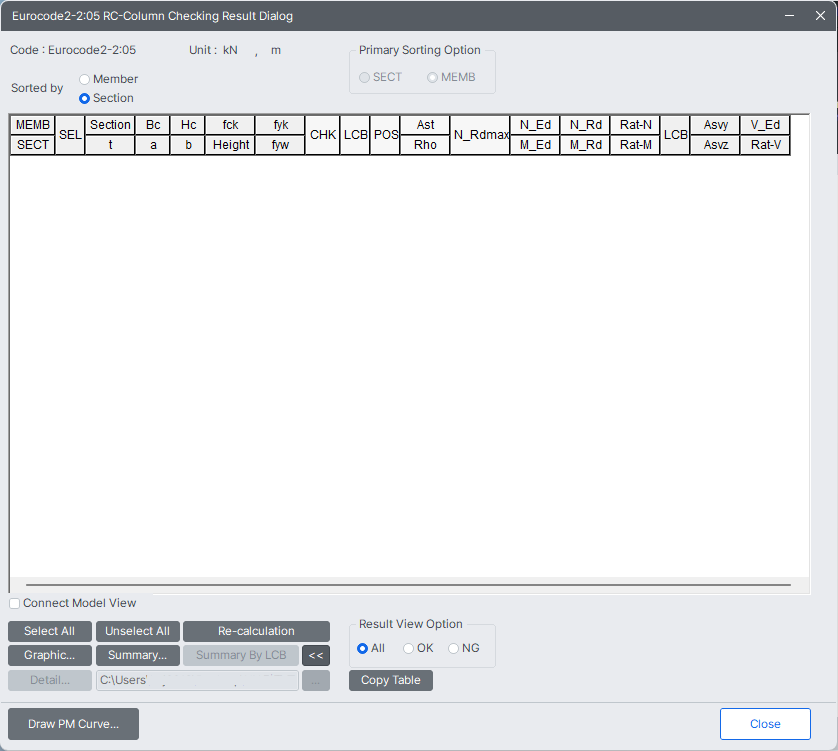

KCI-USD99 RC-Column Checking Result 대화상자
SEL : 재강도검증, 결과출력을 위한 부재선택
ELEM : 요소번호
SECT : 단면번호
Shape : 단면형상기호
SB : 직사각형 단면
B : T-형 단면
SR : 원형단면
P : 중공 원형 단면
STRK : 트랙 단면
TRK : 중공 트랙 단면
HTRK : 반트랙 단면
SOCT : 팔각 단면
OCT : 중공 팔각 단면
Bc, Hc : 기둥부재 단면의 폭, 높이치수
a, b : 팔각단면의 모서리 치수
t : 중공단면의 두께
fck : 콘크리트의 설계기준강도
Height : 기둥부재의 높이
fy : 주철근에 대한 설계기준강도
fys : 전단철근에 대한 설계기준강도

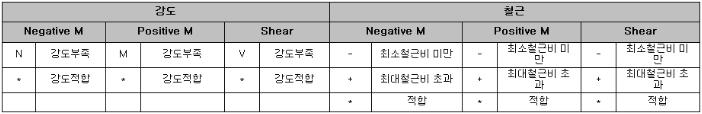

CHK : 강도검증결과의 표시
위의 의미가 조합되어 "OK, NPV---, N**--+"등과 같은 기호로 표현됩니다.
LCB : 해당 요소 또는 단면에서 위치 및 콘크리트 하중조합조건 중 PM상관도에서 최대 강도비를 갖는 하중조합조건
POS : 강도검증 위치
Asb : 주철근 단면적
Rho : 주철근 철근비
pPn-max : 최대설계 축강도
Pu : LCB에 표시된 하중조합조건시의 기둥부재에 발생한 소요 압축(인장)강도
Pu > 0 : 부재축방향으로 압축력이 작용
Pu < 0 : 부재축방향으로 인장력이 작용
Mc : 모멘트계수가 고려된 소요휨모멘트
Mcz : 모멘트계수가 고려된 요소좌표계 z축에 대한 소요휨모멘트
pPn : 설계축강도
pMn : 설계휨강도
Rat-P : 설계축강도에 대한 소요축강도의 비
Rat-M : 설계휨강도에 대한 소요휨강도의 비
공통Control
Code : KCI-USD99 : 강도검증에 적용된 기준을 나타냅니다.
Sorted by Member,Section : 요소(Element)별 출력은 콘크리트 하중조합조건 중 위치(I,M,J)별로 최대 소요부•정모멘트 및 소요전단력으로 설계한 결과를 나타냅니다.
단면(Section)별 출력은 해당 단면정보를 갖는 전체 요소 중 위치별로 최대 소요부•정모멘트 및 소요전단력으로 설계한 결과를 나타내고, 한 요소에 의한 결과가 아니므로, ELEM(요소번호)가 "0"으로 출력됩니다.
Section 선택 후, SEL기능은 해당 단면에 속한 전체요소를 제어합니다.
Unit : 사용자 선택 단위계를 나타냅니다.
Primary Sorting Option : 자동설계 결과를 요소별로 출력할 때 단면번호 기준 또는 요소번호 기준의 오름차순으로 정열하여 나타냅니다.
Select All , Unselect All : 모든 부재를 선택하거나 모든 부재의 선택을 취소합니다.
Apply : 선택된 부재들을 재설계. 단면별 출력상태에서 재설계 수행은 해당 단면에 속한 전체요소를 제어합니다.
>> : 강도검증 자세히 나타내기
<< : 강도검증 간략히 나타내기

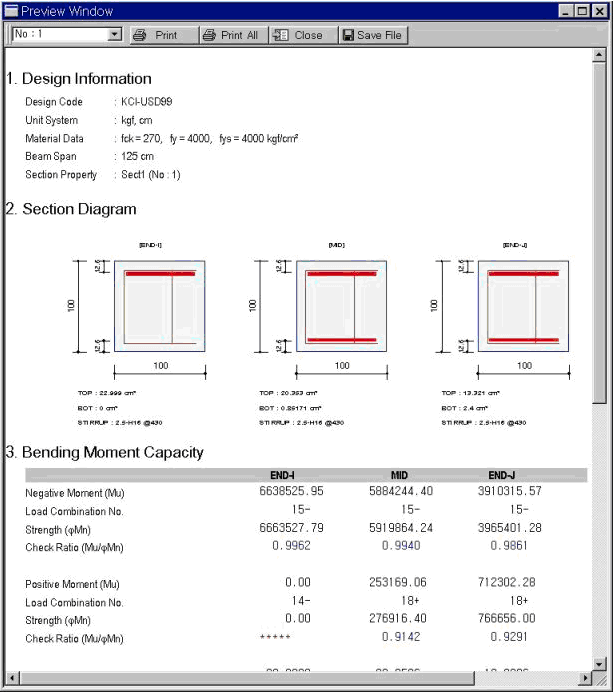

Graphic... : 선택된 부재들의 설계결과 요약계산서 출력

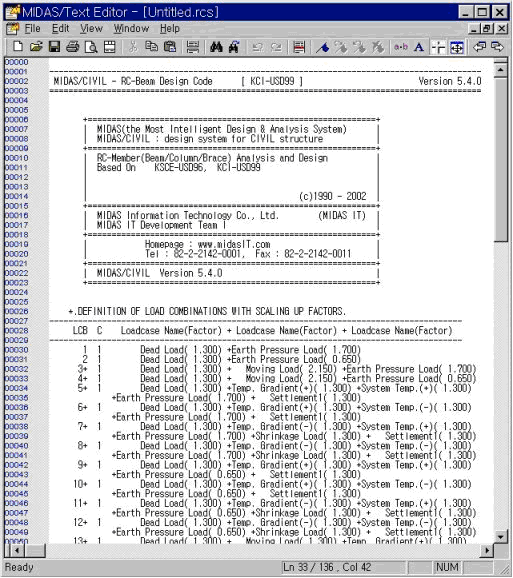

Summary... : 선택된 부재들의 강도검증 요약 List 출력
단면별 출력에서는 단면의 위치별(I, M, J) 대표값(최대 철근량이 산출된 결과)출력

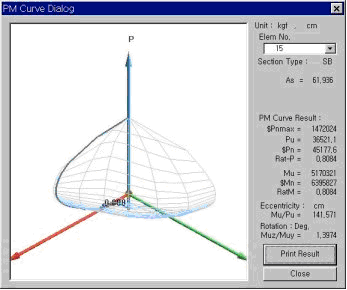

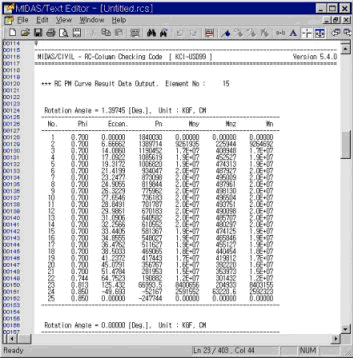

Draw PM Curve... : 소요축력 및 2방향 소요모멘트를 적용한 PM상관도 및 결과를 보여줍니다.
Result View Option
All : 설계된 전체결과를 Design Result 대화상자에 출력
OK : 설계된 결과 중 OK된 결과를 Design Result 대화상자에 출력
NG : 설계된 결과 중 NG된 결과를 Design Result 대화상자에 출력
Connect Model View : Model View와 선택된 부재 연동여부 설정
Close : 대화창을 닫습니다.
