1. Principle stress 확인 방법

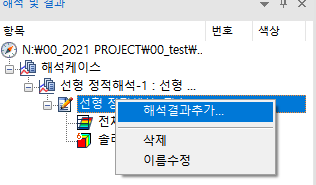

- 해석 완료하신 해석케이스에서 우클릭 > 해석결과추가 를 통해 다른 결과를 확인하실 수 있습니다.
- 적용하신 요소의 응력결과를 보시면 1,2,3차 주응력이 존재하며, 추가 후 컨투어로 확인가능합니다.
2. 등가응력과 주응력의 차이점

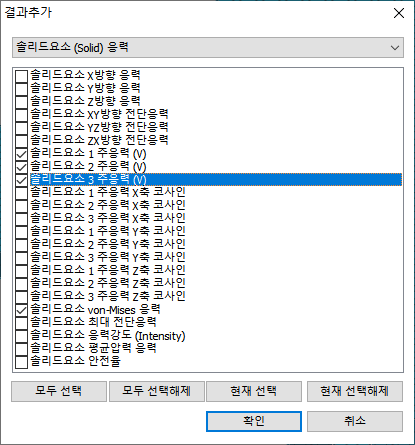

- 응력은 방향성분응력(X,Y,Z,XY,YZ,ZX), 주응력(1,2,3), 조합응력(von-mises, Tresca)으로 구분됩니다.
- 위의 그림처럼 일반적으로 방향성분, 주응력, 조합응력 순서대로 표기될 것입니다.
1) 방향성분 응력
: 방향성분의 응력은 말그대로 요소의 자유도 방향에 따른 응력결과를 나타내는 결과로 보시면 됩니다.
2) 주응력
: 주응력은 최대 인장(전단0인 조건), 최대압축(전단0인 조건), 최대전단방향의 응력을 나타내줍니다.
: 주응력은 흔히 재료역학에서 모어원을 통해 계산한다고 이야기를 많이 합니다.
: 1차 주응력은 최대인장력, 3차 주응력은 최대압축력, 2차 주응력은 최대전단력을 의미합니다.
3) 등가(조합)응력
: 등가(조합)응력은 위의 방향성분 혹은 주응력들을 최대전단응력이론(Tresca), 최대 변형에너지이론(Von-mises)에 따라 조합합니다.
