[NFX] 구조체 추가 질량 재하방법

1) 증가된 중량에 대하여 질량밀도 비율증가

 : 저장용기와 같이 내부에 특정 적재물이 상시 존재하는 경우 벽면에 균일하게 무게가 적용되므로 밀도를 변경하여 적용합니다

 : 기존구조물이 1000 kg, 7860 kg/m^3 에 적재물이 1000kg 이라면 동일 부피에 2000kg 이 적용되기 위해서는 간단하게 2배의 밀도가 적용되면 될 것입니다.



2) 구조체 특정 절점에 집중질량 추가

 : 요소망탭 > 요소 > 생성 > 기타 에서 집중질량을 포함한 강체/스프링/부쉬요소 등 모든 기타하중 재하가 가능합니다.

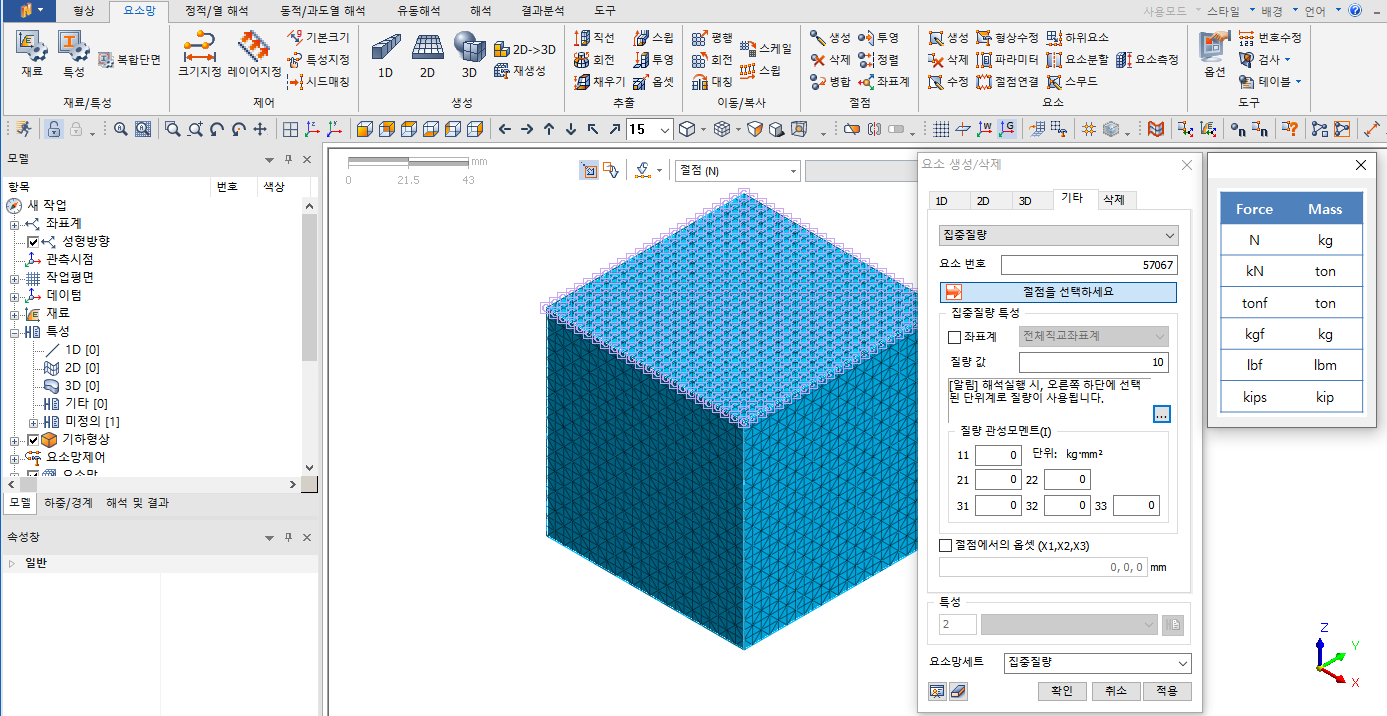

 : 집중질량의 경우 절점을 직접 선택하여 집중질량을 추가해주는 기능으로 위치와 개수에 따라 추가해주실 수 있습니다.

 : 해당기능은 단위계가 존재하지 않으므로 해석에 적용하시는 모델단위계를 따라갑니다. 해석시 주의하시기 바랍니다.




3) 강체 + 집중질량 적용

 : 2) 의 집중질량의 경우는 구조체에 존재하는 절점단위로 적용하기 때문에 표면에 위치한 절점위주로 적용합니다.

 : 중력, 압력과 같은 구조하중에 대해서는 상관이 없으나 지진하중, 과도응답과 같이 관성력에 의한 진동에 대하여 검토가 필요한 경우 부적절할 수 있습니다.

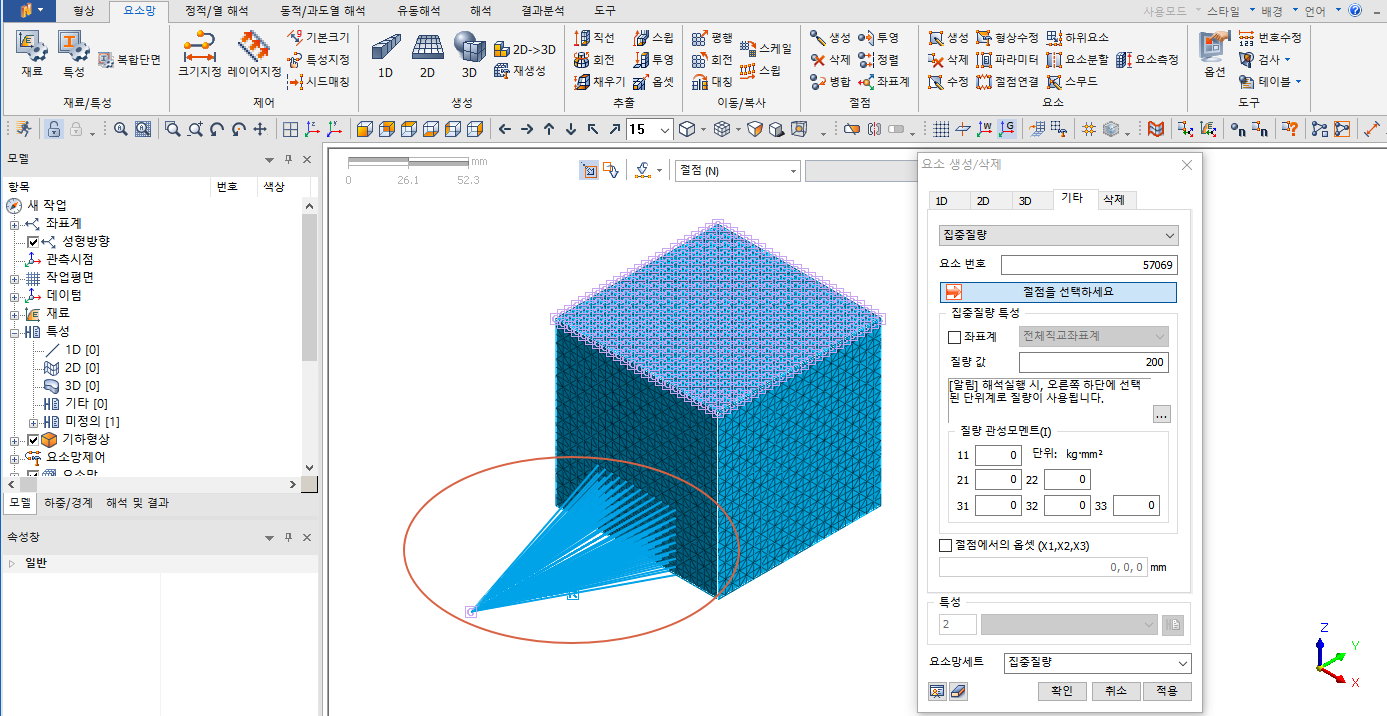

 : 관성력에 의한 모멘트까지 고려하기 위해서는 강체를 통하여 생략된 구조체의 무게중심을 정의하신 후 해당 주절점에 질량 적용바랍니다.




4) 리모트하중

 : 형상 기반으로 편리하게 강체 + 질량 재하하시는 방법중에 리모트 하중이라는 것이 존재합니다.

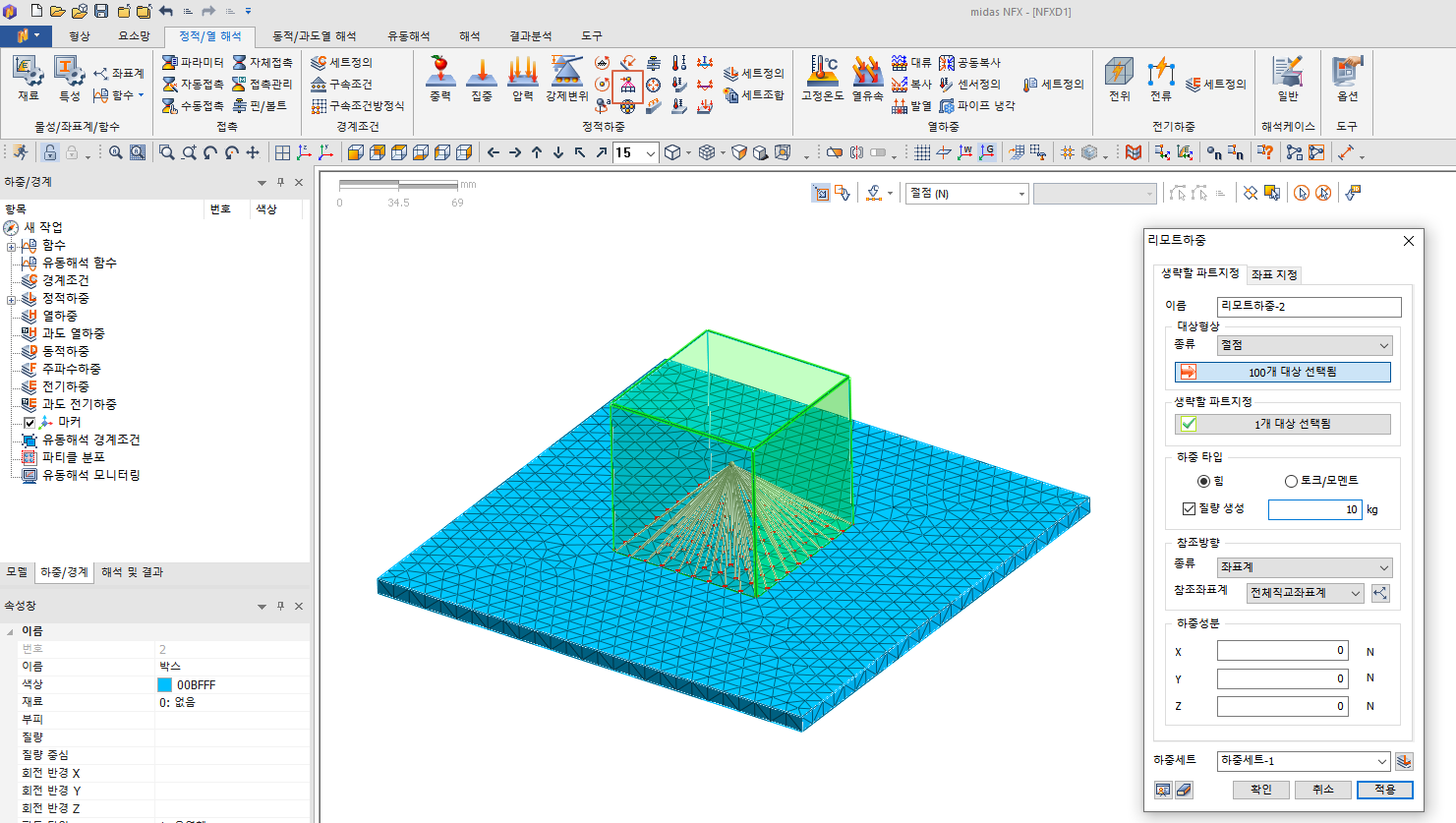

 : PCB 기판과 각 소자들을 자동연결을 통해 임프린트를 하신후에 아래 그림과 같은 리모트하중을 통해 부착면 절점 선택, 생략파트 지정, 질량생성을 통해 좀더 편리하게 적용가능합니다.

 : 아래 과정은 강체 + 집중질량과 동일한 방식이며, 기하형상이 존재하는 경우 편리하게 쓸 수 있는 기능입니다.

 : 가상의 강체가 적용되기 때문에 해석케이스에서 여러개의 서브케이스 사용시 모든 서브케이스에 가상의 강체가 적용되므로 주의바랍니다.




그 외에 질량을 중력가속도 등과 곱하여 하중으로 치환하여 적용하는 방법도 존재합니다.
