2D 복합재료쉘의 명칭그대로 1개의 박판 쉘에 여러개의 재료를 적층함으로써 무게대비 강성을 증가시키는 방식입니다.
1mm 이하 미소면들로 구성되기 때문에 실제로 가시화 된다고 해도 눈에 보이지 않기 때문에 NFX에서는 전체 총 두께만 표현해주고 있습니다.

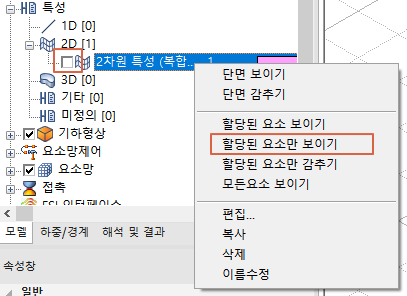

여러 요소가 존재하는 경우 트리메뉴의 특성메뉴에서 체크표시 활성화/비활성화에 따라 특성이 적용된 상기 총두께 표현하거나 우클릭 - 할당된 요소만 보이기로도 위치 확인가능합니다.

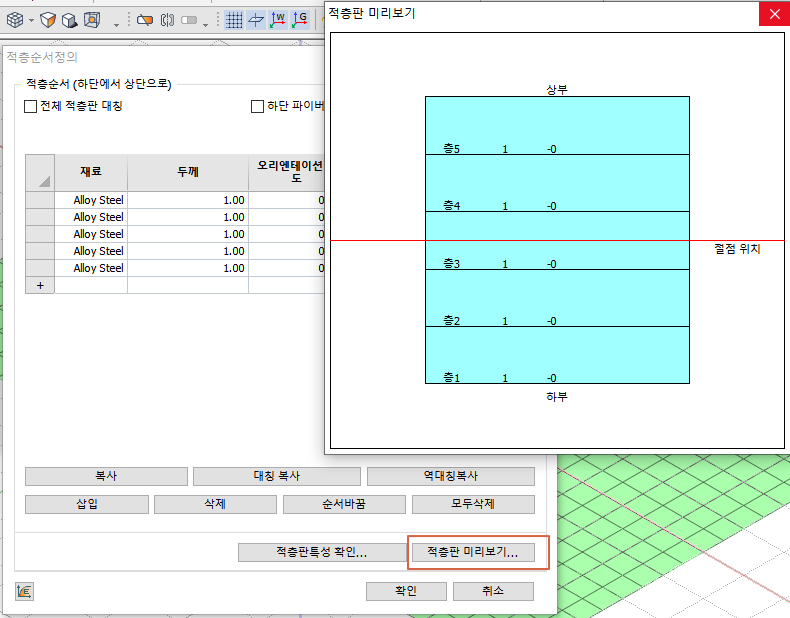

상세 적층순서 및 구성은 아래와 같이 특성창에서 확인하는 것을 추천드립니다.

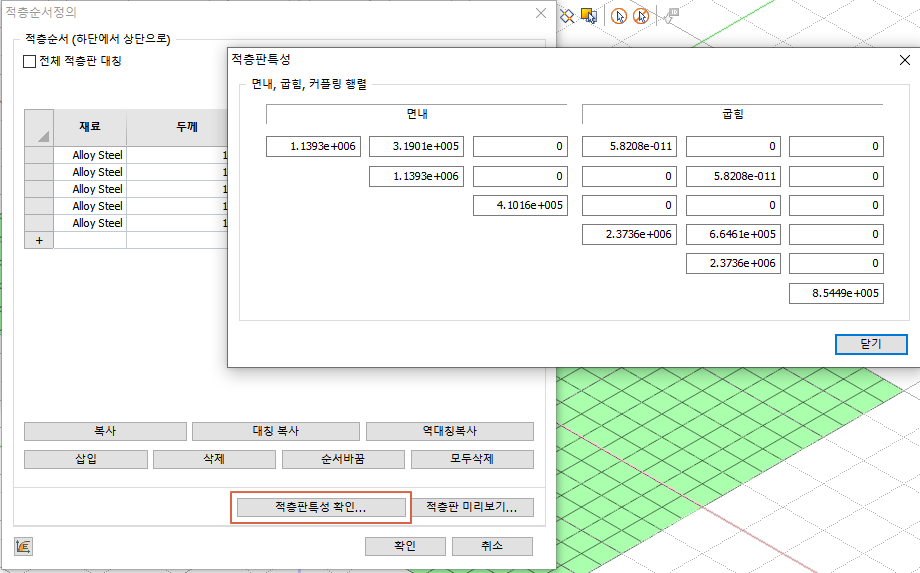

아래와 같이 적층판 특성확인 누르시면 설정하신 단면에 대한 방향별 강성 행렬값도 보여줍니다.
