회전력과 토크하중 및 모멘트하중은 모두 회전을 모사하나 재하방식이 다릅니다.
1. 토크하중
- 설정한 회전축 기반으로 절점위 위치정보를 계산하여 모멘트값을 계산하여 절점에 직접재하합니다.

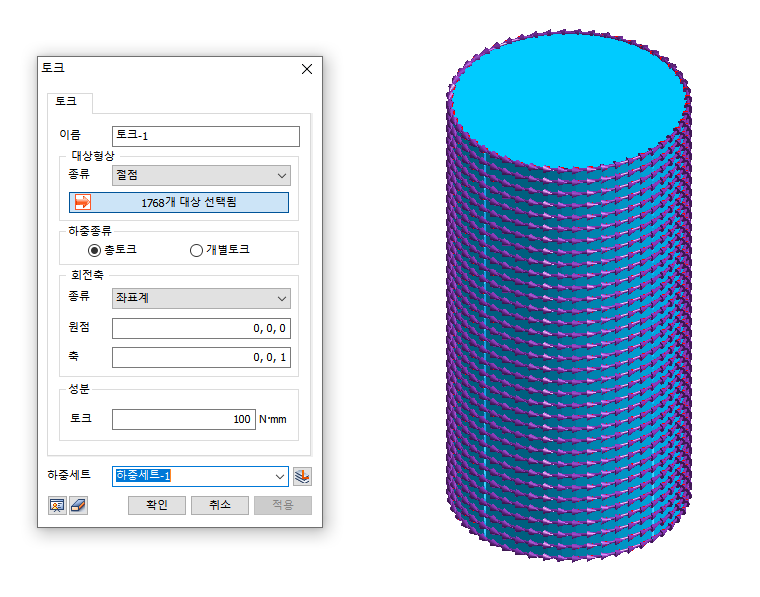

- 형상과 중심축이 동일한 경우 표면의 절점에 간편하게 이용이 가능하며, 아래와 같이 표면에 회전하는 형상으로 보일 것 입니다.

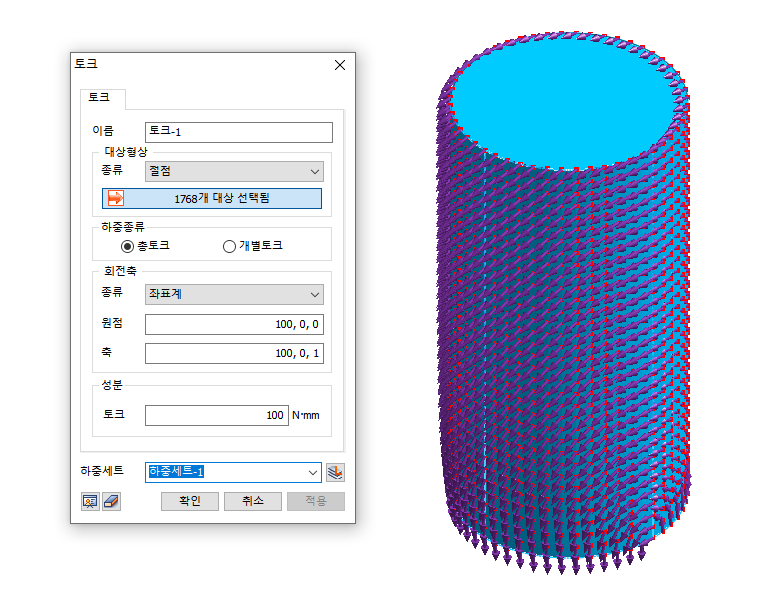

- 편심으로 재하되는 경우 아래와 같이 내측표면의 하중방향이 모호하게 적용될 수 있으니 주의하셔야 합니다.

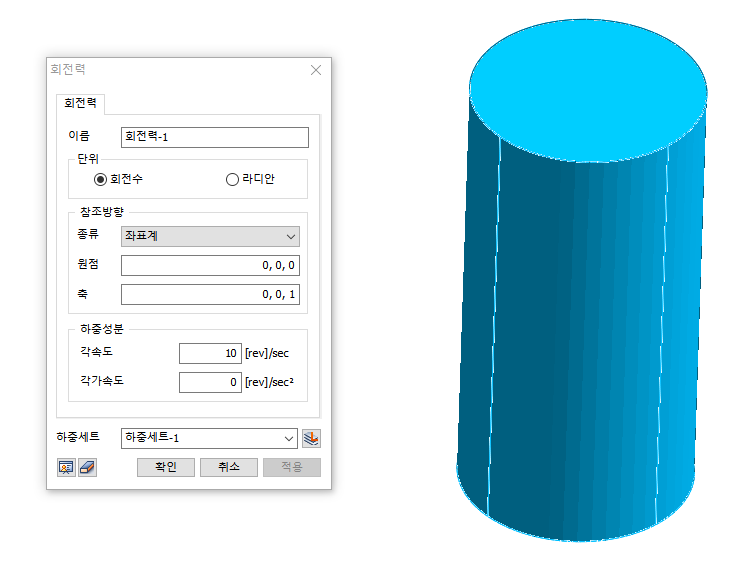

2. 회전력
- 회전력은 중력가속도와 대치되는 가속도 적용을 위한 하중으로써 회전에 따른 관성력을 가속도값으로 치환하여 적용하는 것입니다.
- RPM을 치환한 각속도나 각가속도 등으로 적용하신다면 회전중심축 기반으로 각 절점의 위치정보를 파악하여 절점의 회전가속도로 재하됩니다.

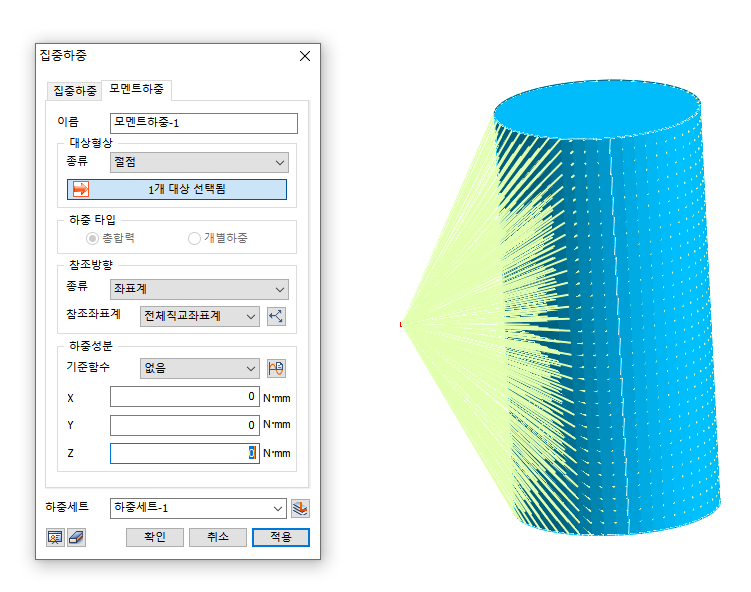

3. 모멘트하중
- 모멘트하중은 집중하중과 대치되는 값으로 절점 개별로 모멘트를 재하합니다.
- 절점별로 해당 하중을 입력하신다면 국부적으로 뒤틀림이 생기는 형상이 발생할 것입니다.
- 해당하중으로 구조체의 회전을 모사하기 위해서는 강체요소를 이용하여 하중적용위치와 모멘트 팔길이를 모사해야 하지만 강체에 의해 재하위치에는 무한강성이 적용됩니다.
- 해당 하중조건은 일반적으로 생략된 구조물에 대하여 무게를 반영해줄 때 이용하며, 회전체 모사에 적용하는 것은 강성문제로 고민해봐야 합니다.
이외의 리모트 하중이 존재하나, 이는 강체 + 모멘트하중을 하나의 하중단계로 구현하는 것입니다.
