일반접촉에서 침투를 유발하는 것처럼 보이거나 실제로 유발할 수 있는 사항들은 여러가지가 있습니다.
실제로 간섭이 발생하는지 아래 사항들을 확인해보시면 좋을 것 같습니다.
1. 결과 출력시 변형 스케일 확인
- 일반적으로 강재의 경우 탄성범위내에서 검토하기 때문에 미소변형에 대해 검토를 합니다.
- 따라서 변형형상을 사용자가 보기 편하게 하기 위해 자동스케일(임의의 변형스케일)이 기본값으로 적용됩니다.
- 이는 변형량에 따라 x100 혹은 x1000 등 보기 편한 스케일로 표현해주기 때문에 실제값과 차이가 있습니다.

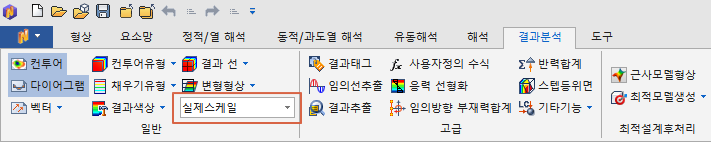

- 변형스케일에서 실제스케일로 변경해서 확인해보시기 바랍니다.

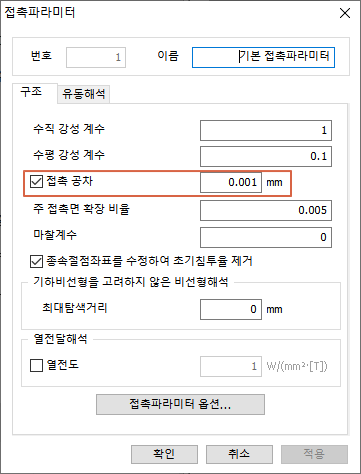

2. 접촉파라미터 > 접촉공차 확인
- 일반접촉 사용하시는 경우 별도의 이유가 없으시다면 접촉공차 값은 미소값만 적용하시는 것이 좋습니다.
- 접촉공차값이 커진다면 침투방향으로의 공차값도 허용이 되기 때문에 실제와 다르게 침투가 발생할 수 있습니다.
3. 두 접촉면간 요소망 크기 확인
- 1, 2번을 확인후에 문제가 없다면 요소망 크기를 확인해보아야 합니다.
- 두 접촉면간의 요소의 절점위치를 기준으로 접촉여부를 판단하나, 차이가 심할경우 탐색을 실패하여 침투가 발생할 수 있습니다.
P.S. 해석결과에서 해석케이스 우클릭 > 해석결과 추가 > 접촉반력 으로 실제 접촉되는 위치들을 컨투어로도 확인가능합니다.
