기계 상세분야 프로그램에서는 일반적으로 검토분야를 벽체/지표면 위의 구조물을 대상으로 합니다.
콘크리트 및 지반이 포함된 분야는 건축/토목 설계분야에 해당하며 검토범주가 다릅니다.
콘크리트의 경우에는 NFX에서는 상세 평가가 불가능하며, 평가대상에 해당할 수가 없습니다.
콘크리트의 경우 인장방향 강도특성과 압축방향의 강도특성이 다르기 때문에 각기 다른 재료비선형곡선을 정의해주어야 하기 때문입니다.
또한, 균열 성장에 따른 강도저하와 압축파괴에 따른 크랙 유무 등을 고려해서 내력이 정의되어야만 상세히 검토가 가능합니다.
기계분야에 사용되는 재료의 경우에는 인장/압축 방향에 대해서는 등방성의 재료를 가정하여 적용되며,
일반적으로는 Steel의 경우는 박판 형태로 인한 좌굴을 제외하고는 압축방향에 대해 무한대의 강성을 가진다고 가정하기 때문에
콘크리트에 대하여 검토하지 않으며, Solver가 달라서 검토 자체도 불가능한 사항입니다.
토목분야 관련된 검토가 필요하시다면 관련 프로그램을 사용하시길 바랍니다.
일반적으로 콘크리트부는 모델에 반영하지 않으며 경계조건으로 치환하여 철골구조물 검토를 합니다.

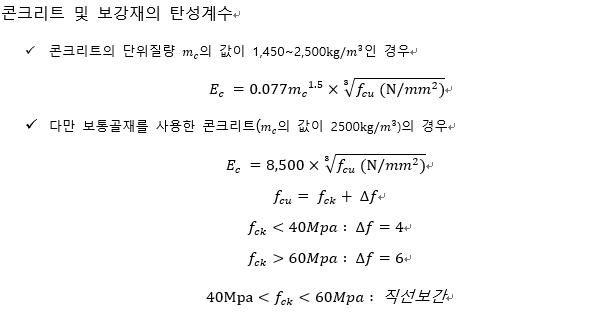

콘크리트부에 대해서 물리적 특성으로 반영을 원하신다면 아래와 같은 수식을 참고하시기 바랍니다. 검토대상은 아니며, 강성반영을 위해서만 더미로 적용할 때 사용합니다.
