[MESHFREE] 구속조건 기능 이해하기

열전달 해석을 제외한 모든 구조해석에서 기본으로 구속조건 기능을 사용합니다.





구속조건

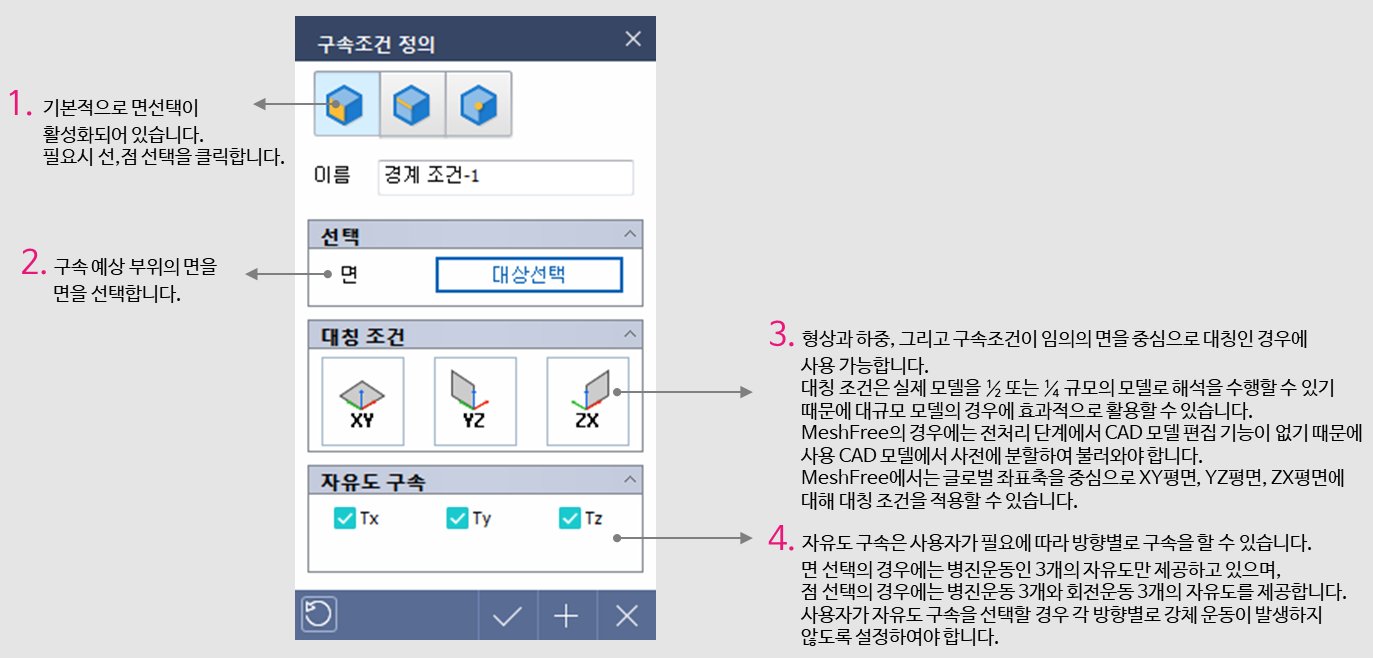

  • 시스템의 고정부분을 지정하며, 글로벌 좌표계를 기준으로 정의할 수 있습니다.
  • 시스템의 구속조건 설정은 기본적으로 완전 구속으로 정의되며, 변경이 필요한 경우에는 대칭조건 또는 자유도 구속을 이용하여 정의할 수 있습니다.
  • 구속조건은 실제의 물리적 현상을 6개의 자유도(Tx, Ty, Tz, Rx, Ry, Rz)를 이용하여 모사할 수 밖에 없기 때문에 다양한 경험과 주의가 필요합니다.
  • MESHFREE는 기본적으로 솔리드 모델을 기준으로 해석을 수행하기 때문에 3개의 자유도(Tx, Ty, Tz)만 제공하고 있습니다. (면선택 기준)
  • 강체를 생성하여 점(Point)을 생성하는 경우에는 점선택을 활용하여 선택할 수 있으며, 점의 경우에는 6자유도(Tx, Ty, Tz, Rx, Ry, Rz)를 제공합니다.
