midas NFX 에서는 해석 후처리 기능 중 결과조합 이라는 기능을 제공하고 있습니다.
개별 하중에 대하여 해석한 결과를 별도 해석없이 결과데이터 내 절점값을 합산하여 사용하는 기능입니다.
결과조합 기능에서 3가지 조합방식을 제공합니다.
조합방식
1) 선형 조합
- 절점에 출력된 값을 Sum 하는 기능입니다. 각각 1000 / 2000 / -3000 나왔다면? 단순합으로 1000+2000+(-3000) = 0 이 나옵니다.
- 방향성분을 고려해서 그대로 합산하며, 서로 상쇄되는 방향으로 작용시 0 이 나올수도 있습니다.
- 동일방향의 결과를 합산하거나 등방향의 von-mises 와 같은 방향성이 존재하지 않는 조합응력을 조합할 때 많이 사용합니다. (하중조합 개념)
2) 인벨로프
- 사용자가 선택한 여러 하중케이스 결과 들 중에 각 절점에서 가장 큰값만 표현합니다.
3) SRSS
- Square Root of Sum of Squares 로 풀이 그대로 제곱근 합입니다.
- 서로 다른 방향성을 가진 변수를 조합할 때 많이 사용합니다.

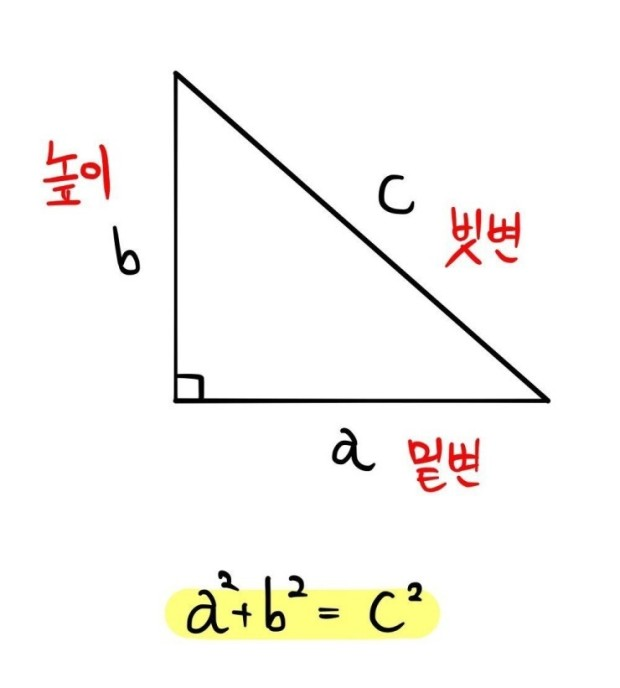

- 쉽게 생각하면 피타고라스 정리의 직각삼각형 빗변을 구하는 형태와 동일합니다.
- SRSS 조합은 위와 동일한 방식으로 직교 세 방향성이 고려된 결과는 sqrt(A^2+B^2+C^2) 형태가 될 것 입니다.
- 이 과정 제곱근이 들어가기 때문에 모든 결과는 반드시 양수로 발생할 수 밖에 없습니다.
- 방향조합된 최대 von-mises 응력 결과 확인을 위함이니 방향성은 굳이 고려하지는 않습니다.
