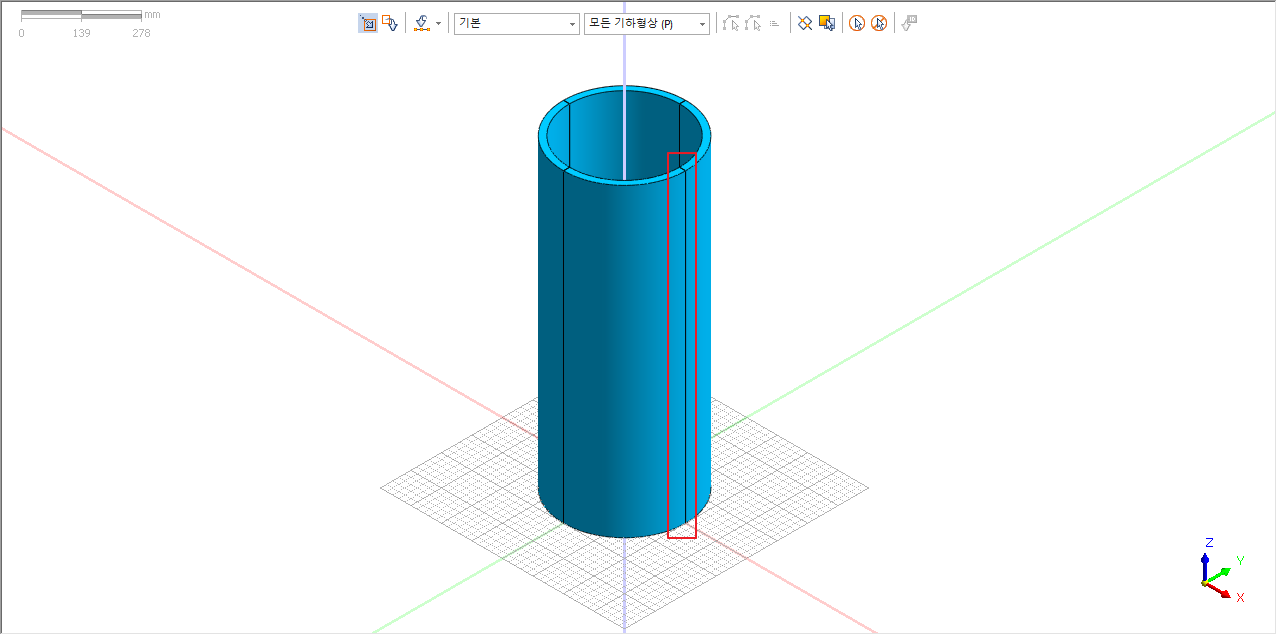

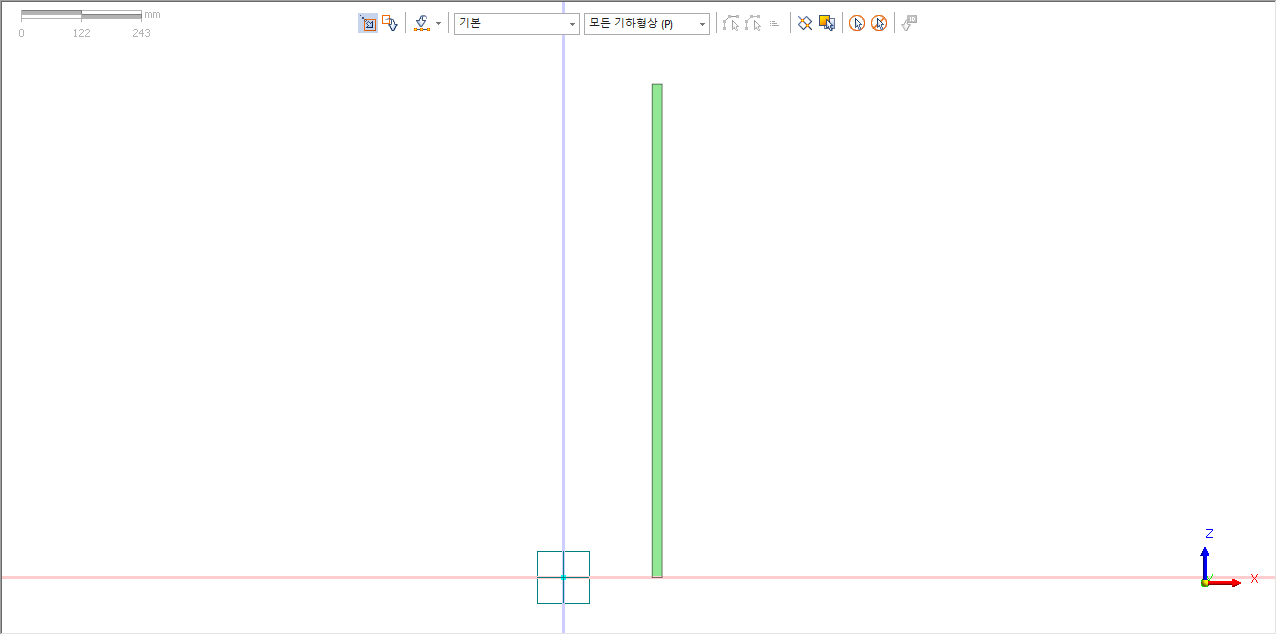

축대칭은 기본 컨셉은 원주방향으로 대칭적인 형상으로 가지므로 단면만 생성한다는 가정하에 시작하며, XY 평면에 대해서 모델링 및 해석을 합니다.
이때 회전의 중심은 기본세팅으로 Y 축이라고 보시면 됩니다.
3차원 형태와 유사하게 내부면(축대칭에서는 선)에 압력 적용시 내압이 일괄 적용되는 형태와 동일하다고 보시면 됩니다.
동일하게 경계조건을 하부면(축대칭에서는 선)에 고정조건을 넣으면 원통형에서 하부면 전체 고정된 효과와 동일합니다.
축대칭 모델의 경우 위와같이 형상과 조건이 회전방향으로 동일하게 반복될때만 경제적으로 활용이 가능합니다.
