유동해석 영역 추출하기 기능을 사용하면 여러 단계의 기하 형상 편집 과정이 한 번에 적용됩니다.
차집합/분할/병합 등 각 단계를 세부적으로 나누어 생각했을 때, 큰 육면체에서 내부 솔리드를 특정 면들을 기준으로 분할하는 과정에서 제한 사항이 있습니다.

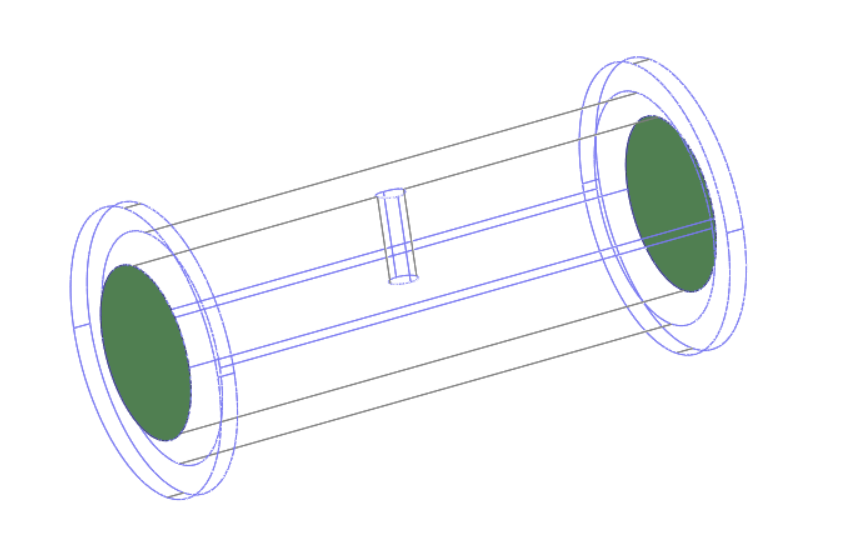

서로 다른 평면상에 하나씩의 분할 면이 있는 경우에는 문제가 되지 않지만,

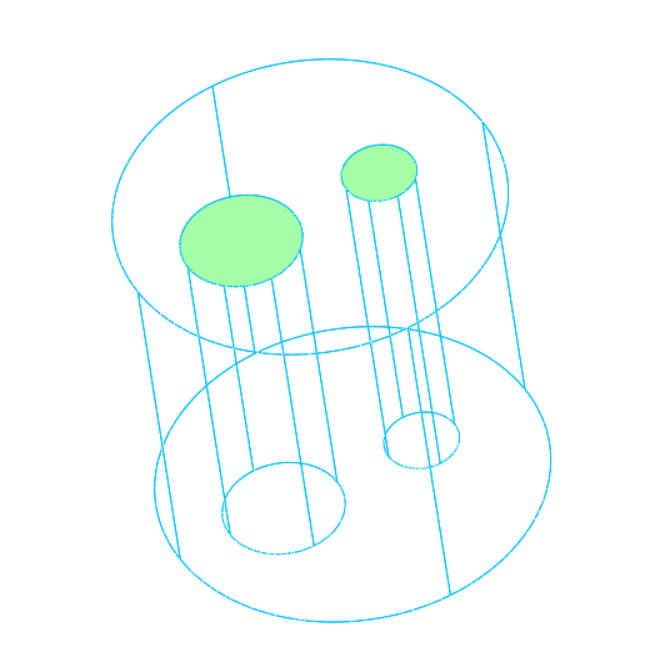

아래 그림처럼 동일한 평면상에 여러 개의 분할 면이 있는 경우에는 오류가 발생할 가능성이 높습니다.
동일한 평면 상의 복수의 분할 면이 좌표계 상에서 소수점 수준의 아주 약간의 오차만큼만 뒤틀린다 하더라도 문제가 될 수 있기 때문입니다.

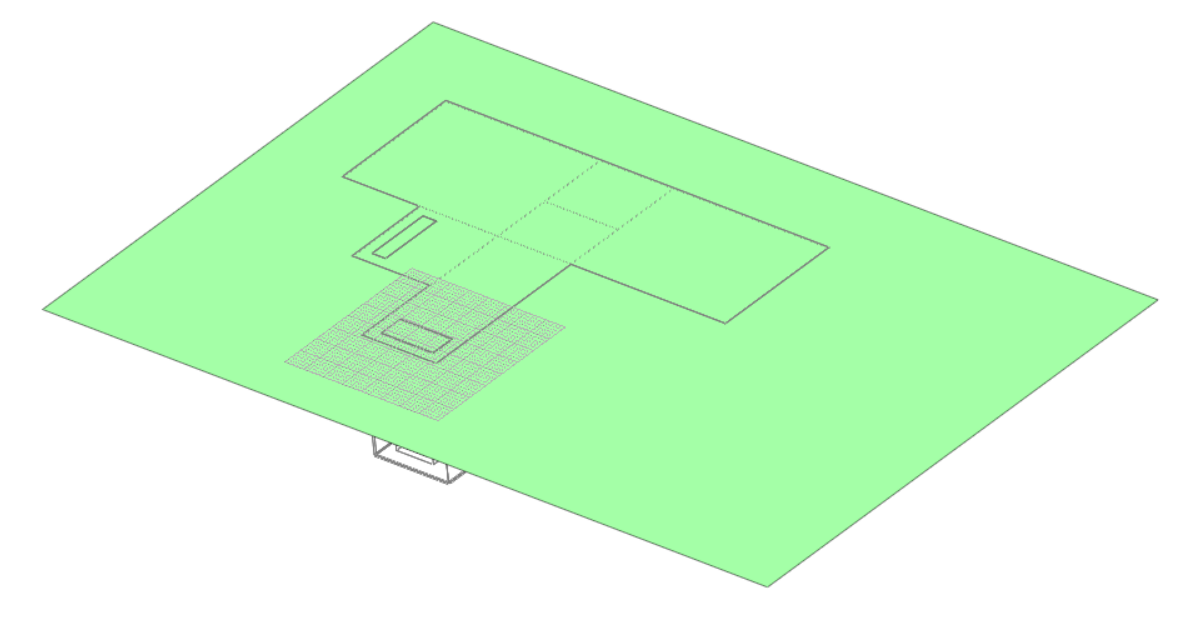

따라서, 분할면으로 여러 개의 작은 면을 사용하는 대신 하나의 큰 면으로 분할면을 지정해준다면 오차값 없이 명확한 절단면을 인지시켜 줄 수 있습니다.
