2D 요소의 경우 두께를 단순화하여 하나의 면으로 강성을 반영하는 방식입니다.

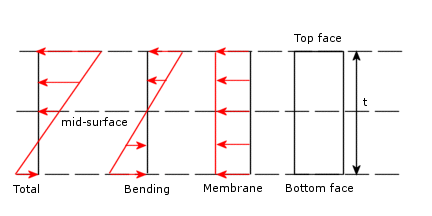

즉, 하나의 면과 가상의 두께를 이용하여 단면을 구성하게 되며, 가상단면 위치에 따라 Membrain stress와 Bending stress 성분이 구분되어 계산됩니다.
기본 세팅값으로 설정하신 2D Shell 요소는 중립면에 위치하므로 이를 기반으로 상/하면의 팔길이 반영하고 각 성분값을 계산합니다.
파이버거리는 거리 혹은 비율을 통해 두께 방향의 응력계산의 위치를 조절하는 기능입니다. 이는 파라미터 기능에서 OFFSET 기능과 유사한 역할을 합니다.
다만, 파이버거리는 가상단면 이상의 영역으로 설정이 불가능 하며, (Thicknes2)/2 보다 작은 값으로만 설정이 가능하고 계산만 반영되어 가시화된 표현이 되지 않습니다.
파라미터 내 OFFSET 기능의 경우 파이버 거리와 달리 가상단면 이상의 영역도 설정이 가능하며, 가시화 하여 위치를 확인할 수 있어 일반적으로 많이 사용합니다.
2D 요소의 위치가 중립면이 아니거나 판내 특성에 의해 비대칭적인 계산이 요구되는 경우 기능을 활용합니다.
