[MeshFree] CAD Interface Import 실패하는 경우 대처법

midas NFX 에서는 Parasolid 를 제외한 모든 캐드 인터페이스는 형상정보를 Parasolid로 변환 후 NFX 에서 Imoprt 합니다.



1. Parasolid 변환하여 확인

  : 최종 변환형태인 Parasolid 를 통해 형상문제인지 프로그램 인식 문제인지 1차적으로 판별이 가능합니다.

  : 인식 불가능한 미소면, 깨진 형상 등에 의한 형상문제인 경우 수정이 필요하며 정상작동하는 경우 2) 를 따라 진행해보시기 바랍니다.



2. MCADTranslator.exe 정상구동여부 확인

  : C:\Program Files\midas NFX\iop\code\bin 경로 내 MCADTranslator.exe 파일이 존재하며 나머지 dll 과 연동되어 변환합니다.

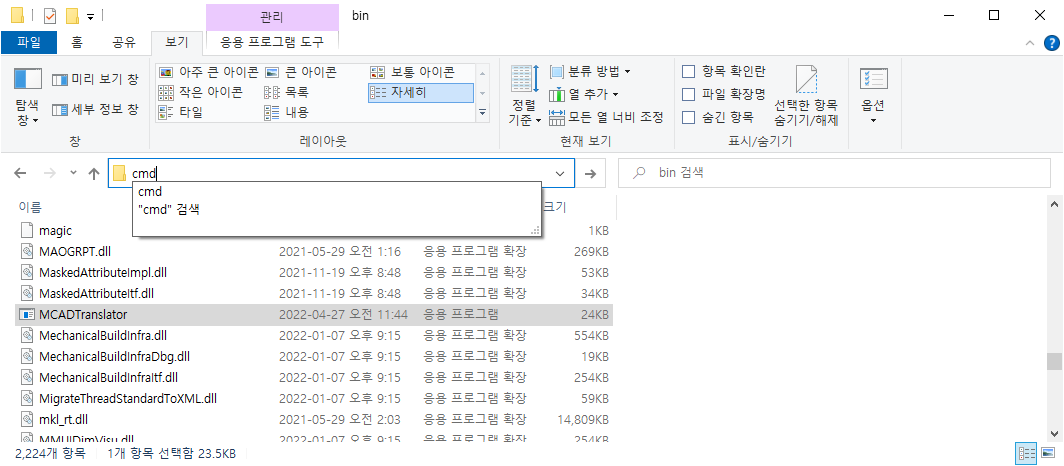

  : 아래와 같이 해당 폴더내에서 주소에 cmd 입력하면 경로인식한 cmd 창이 자동으로 나타납니다.

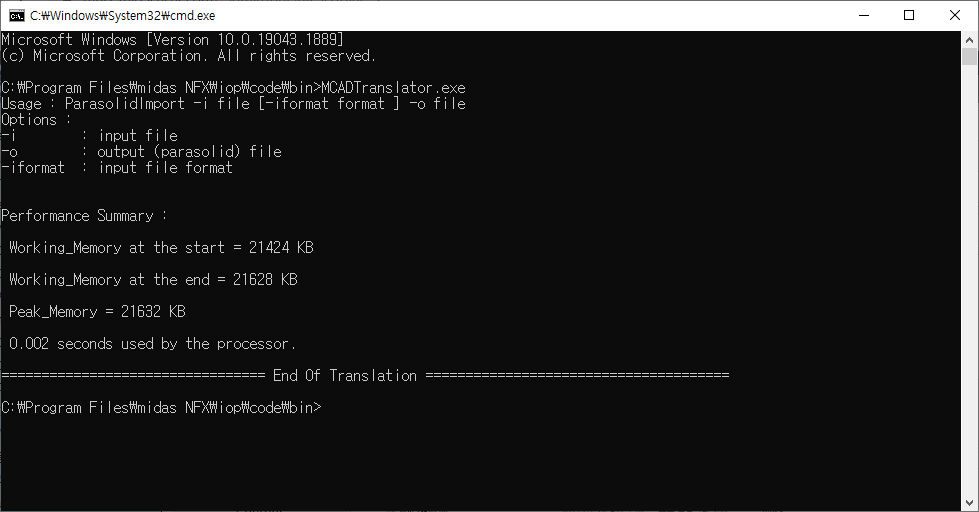

  : 대소문자 유의해서 MCADTranslator.exe 입력하시면 정상작동여부 확인해볼 수 있습니다.


  : 정상구동 안될 시 관련 재배포 패키지 확인이 필요하며, 확인된 바로는 CVRedit(Visual C++ Redistributable pakage) 2015 관련된 문제입니다.

마이크로소프트 공식홈페이지에서 제공하는 VCRedit 2015-2022 x64, x86 모두 설치해보시기 바랍니다.
