[NFX/CFD] 해석시 "2013 : Quadratic element type" 에러 대처법

CFD 해석상 Quadratic element type 에러는 고차요소 관련된 사항입니다.

현재 NFX CFD Solver 에서는 저차요소만 지원하고 있으며, 고차요소 적용시 Quadratic element type 에러가 발생합니다.

요소 생성시 >> 표시의 고급옵션에서 고차요소 비활성화 후 생성을 해야하며,

간단 설정 필요시 아래와 같이 옵션에서 CFD 설정파일 적용하시면 저차요소/사면체 위주로 생성하도록 자동변경됩니다.

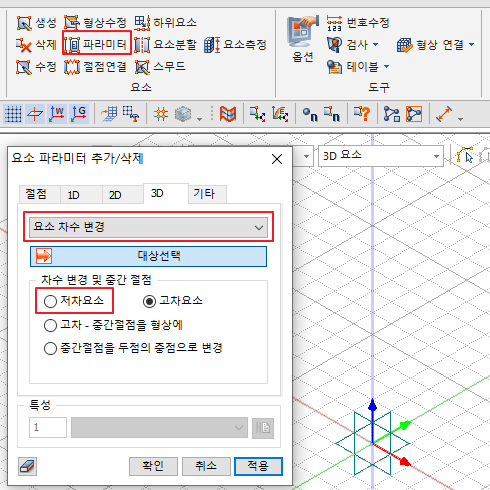

기존 생성된 요소들에 대해서는 하기와 같은 요소망 탭 > 요소 > 파라미터 에서 차수변경이 가능합니다.
