dxf of dwg 파일이 존재하는 경우 단면형상을 불러와서 사용하면 되며, 직접 모델링 후 진행해도 무방합니다.
복합단면 설정을 위해서는 물성정의와 함께 요소를 생성하셔야지만 프로그램 상에서 탄성계수에 따른 단면강성(2차모멘트, 비틀림모멘트 등)을 계산할 수 있습니다.
또한, 반드시 XY 평면, YZ 평면, ZX 평면과 같이 직교좌표평면에 넣어서 계산 및 생성해야만 정상 작동합니다.

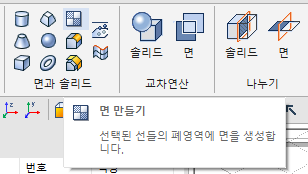

선만 존재하는 경우 아래의 "면만들기" 기능을 통해서 폐합된 선을 선택 후 생성하신 뒤에 진행바랍니다.
예시

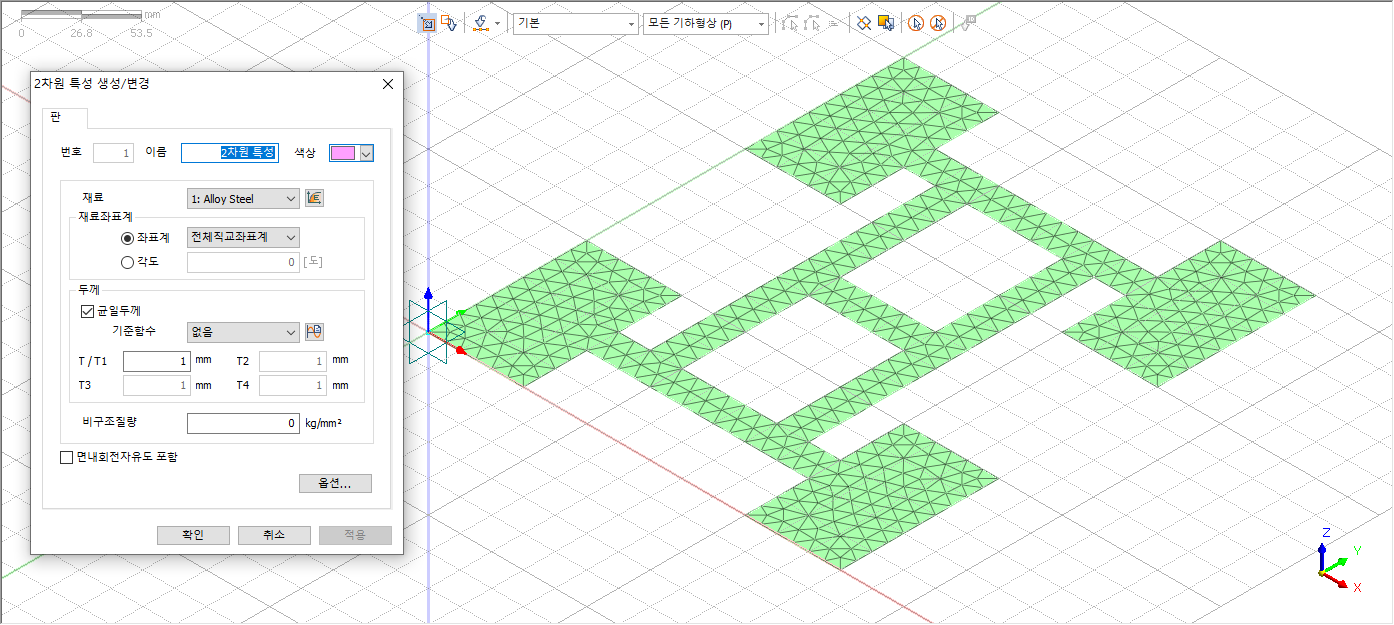

1. 재료물성을 포함한 2D 요소 생성
- 아래와 같이 XY 평면에 구성해서 넣으신다면 단면강성을 계산

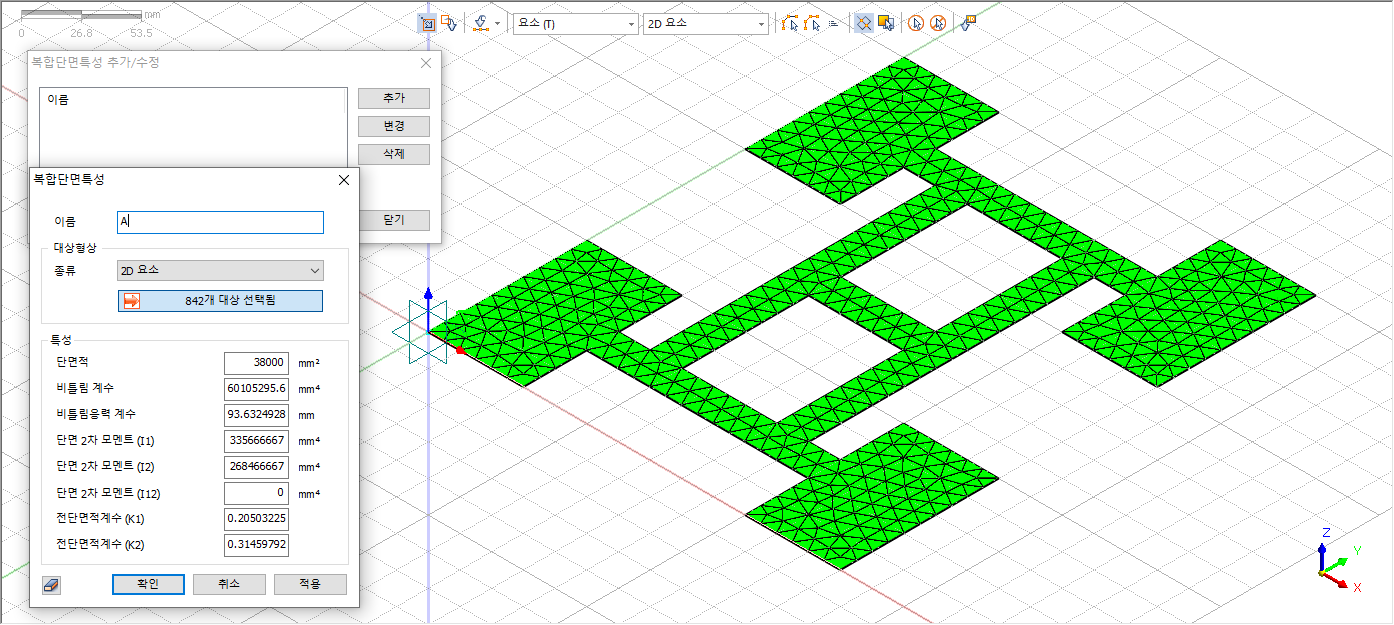

2. 단면강성을 계산하여 출력
- 복합단면을 선택해본다면 물성/요소가 존재하는 경우 단면강성을 계산하여 출력
- 단면에 대한 강성값이므로 두께값은 관여하지 않음
- 특성정의시 임의값으로 대입
