질문
Tapered 변단면의 해석결과에서 불연속적인 전단력도가 발생해요.
답변
Tapered section을 Offset 할 때, 변단부의 단면 Offset이 상단 (Center-Top)이나 하단 (Center-Bottom)으로 적용되면, 중립축이 틀어지게 됩니다. 이 때문에 불연속적인 전단력도가 발생하게 됩니다.
먼저 예시를 살펴 보겠습니다.

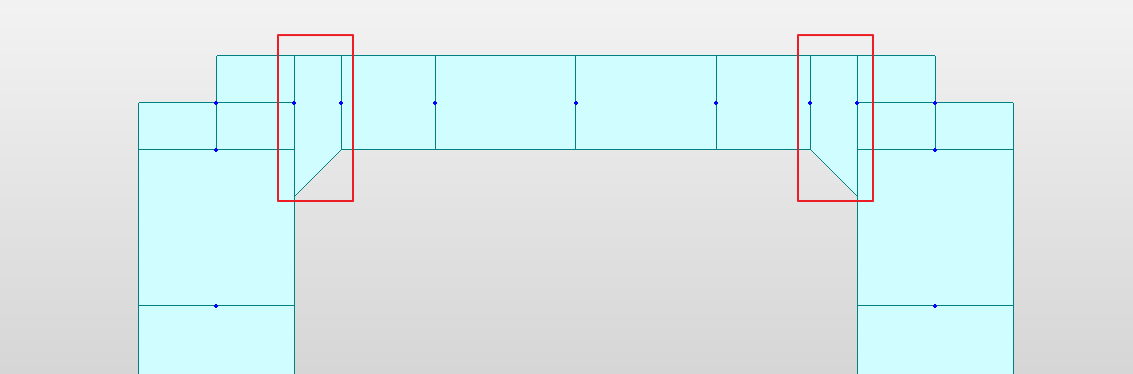

빨간 박스로 표시된 부분을 헌치부로 고려하여 변단면에 Center-Top으로 offset을 하였습니다. 그 외 부분은 일반 단면에 Center-Center로 적용 하였습니다.

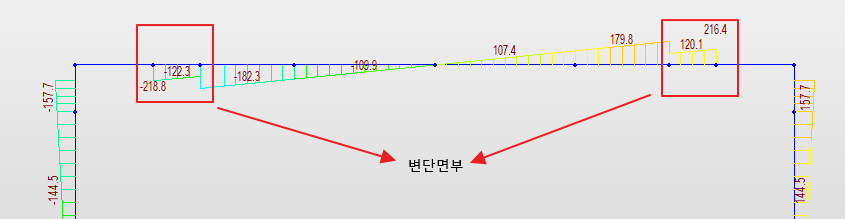

이 때, 전단력도를 확인하면 질문의 그림과 같이 헌치부에서 불연속적인 것을 확인할 수 있습니다.
이와 같은 증상을 해결하기 위해서 CIVIL의 [Change Local Axis of Tapered Section for Force/stress Calculation] 기능을 사용할 수 있습니다.
CIVIL에서는 Tapered section을 정의할 경우, 도심의 기울어진 방향을 고려하여 부재력을 계산할 수 있는 기능을 제공하고 있습니다.

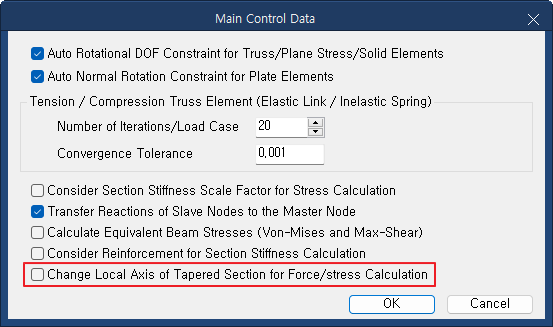

Analysis 탭 > Main Control 그룹 > Main Control Data 에서 [Change Local Axis of Tapered Section for Force/stress Calculation]을 체크하시면 됩니다.

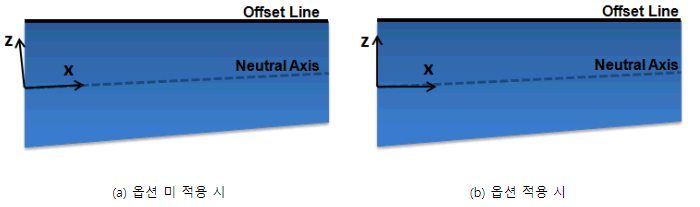

아래 그림에서와 같이 변단면의 단면 Offset이 상단이나 하단으로 적용되면, Offset 라인과 평행하게 요소좌표계를 변경하여 부재력과 응력을 검토할 수 있도록 하는 기능입니다.
이 옵션은 사용자가 변단면의 중력방향과 평행한 수직방향 부재력의 결과값을 얻고자 할 때 유용하게 쓰일 수 있습니다.
아래 그림은 [Change Local Axis of Tapered Section for Force/stress Calculation]를 체크하여 변단면의 중력방향과 평행한 수직방향 부재력의 결과값을 요청한 결과 입니다. 앞서 불연속적으로 표현 되었던 상부슬래브의 전단력도가 수정되어 정상적인 부재력과 응력을 검토할 수 있게 되었습니다.
