[CIVIL] Steel code check result 확인은 어떻게 하나요?

질문

Steel Code check result 확인은 어떻게 하나요?



답변

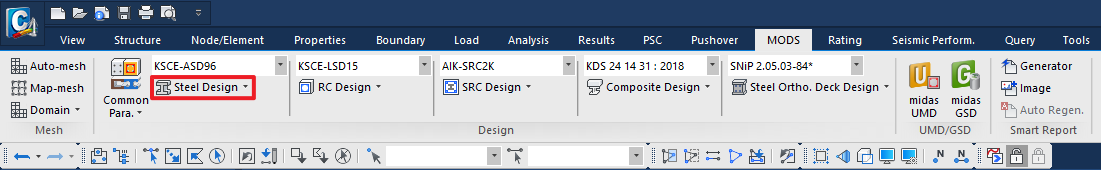

Steel Code Check는 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Steel Code Check...] 에서 확인할 수 있습니다.

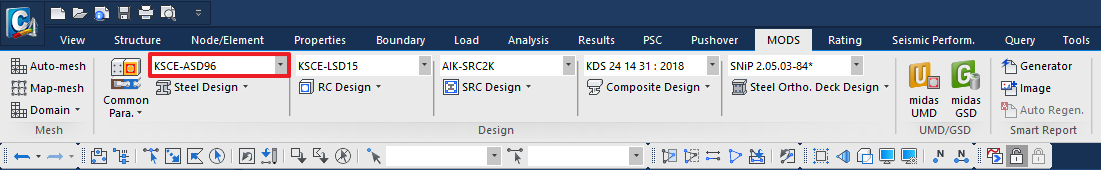

[Steel Code Check...]는 아래 설계기준에 한해서 제공하고 있습니다.


  • KSCE-ASD96
  • AASHTO-LRFD02 or AASHTO-LFD96
  • AASHTO-ASD96
  • Eurocode3-2:05   V5-
  • BS5950-90
  • IS800-1984
  • AISC-LRFD2K
  • AISC-LRFD93
  • AISC-ASD89
  • JTJ025-86

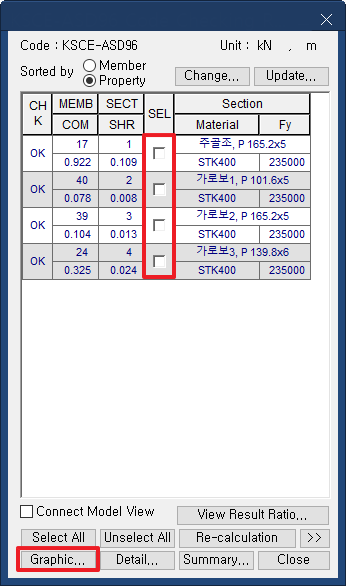

Steel Code Check 이후, 출력을 원하는 항목을 선택 후 [Grapghic...]를 클릭하시면 PDF 계산서를 만들 수 있습니다. 각 항목에 대한 자세한 내용은 제품 매뉴얼을 참고하시기 바랍니다.

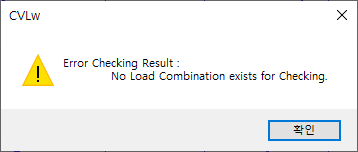

추가로, Steel Code Check을 수행이 되지 않으며 아래와 같은 경고창이 뜨는 경우가 있습니다. 이는 철골 설계기준에 적용될 Steel Design 하중조합이 정의되지 않았다는 알림입니다.

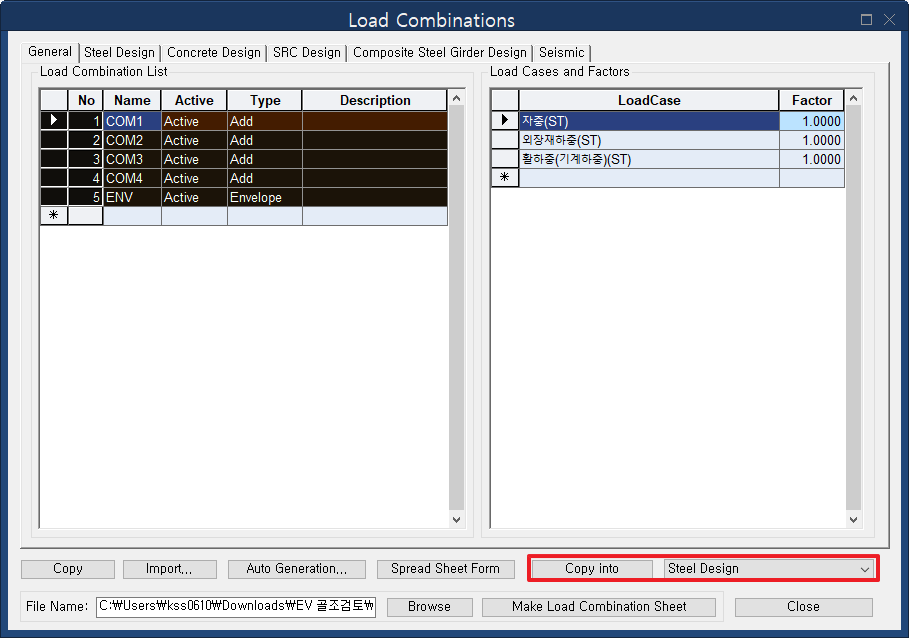

이를 해결하기 위해선 [Results] 탭 > [Combination] 그룹 > Load Combination에서 하중조합을 Steel Design으로 Copy into(복사) 해주셔야 합니다.
