질문
B2S가 잘 되지 않습니다.
1. 블록명이 같은데 B2S로 인식이 되지 않는 블록이 있는 현상
2. "블록명_A3_SHEET"로 인식이 되지 않고 "????_A3_SHEET"로 나타나는 현상
3. 기존 도곽 B2S하고 최신 도곽을 시트 정의 후 드래그 드롭으로 변경하니, 도곽이 엄청 커져서 삽입되거나 위치가 엉뚱한 곳에 삽입이 되는 현상
답변

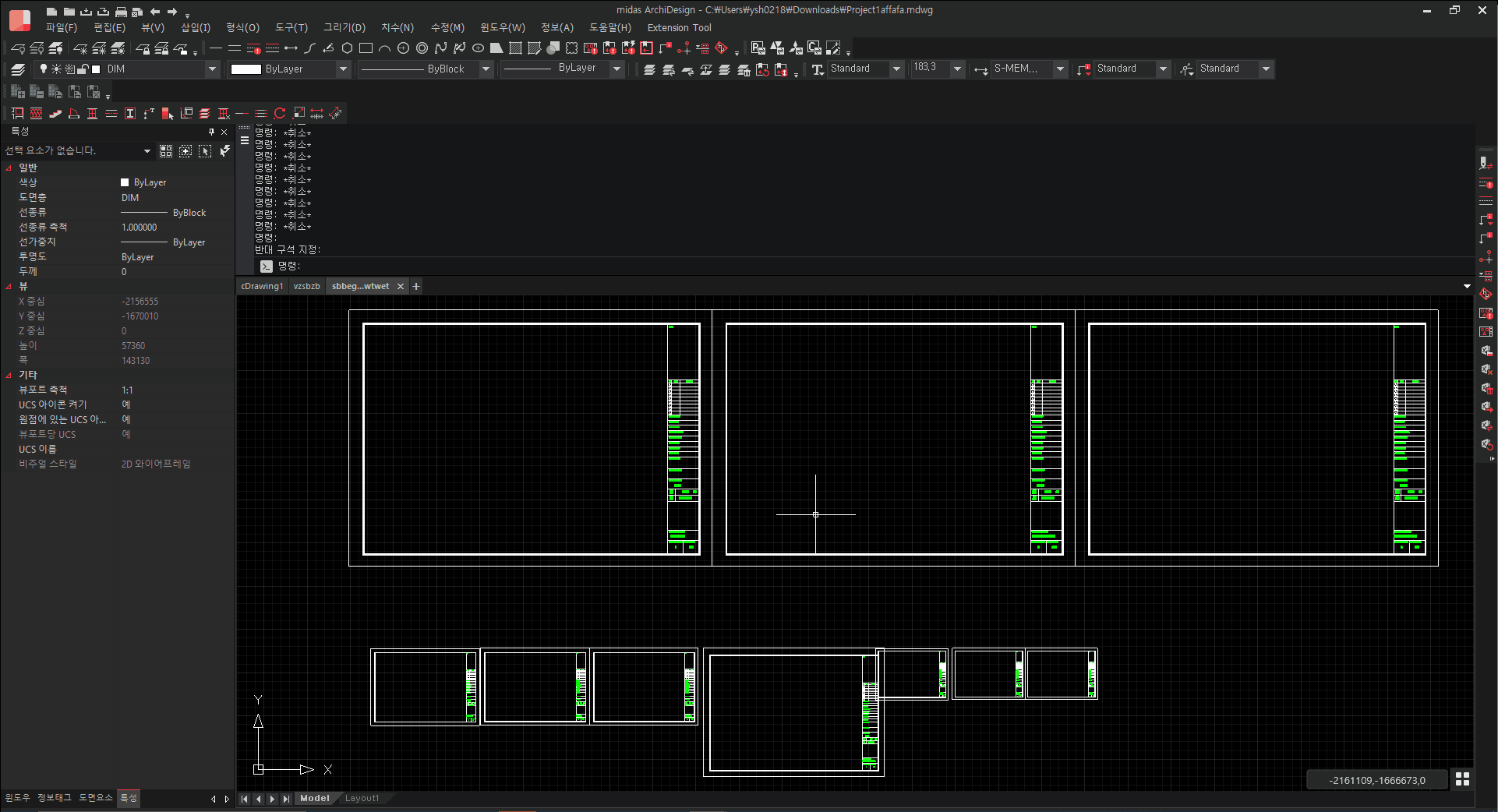

1. 블록명이 같은데 B2S로 인식이 되지 않는 블록이 있는 현상
도면에 오류가 있어 블록이 중복 정의된 상황에 나타나는 현상으로,
새 윈도우를 여신 후에 도면을 전부 복사 붙여넣기하여 다시 B2S 진행하면 해결할 수 있습니다.
또는
SCALELIST에 없는 축척이 있는 경우에도 인식이 되지 않습니다.

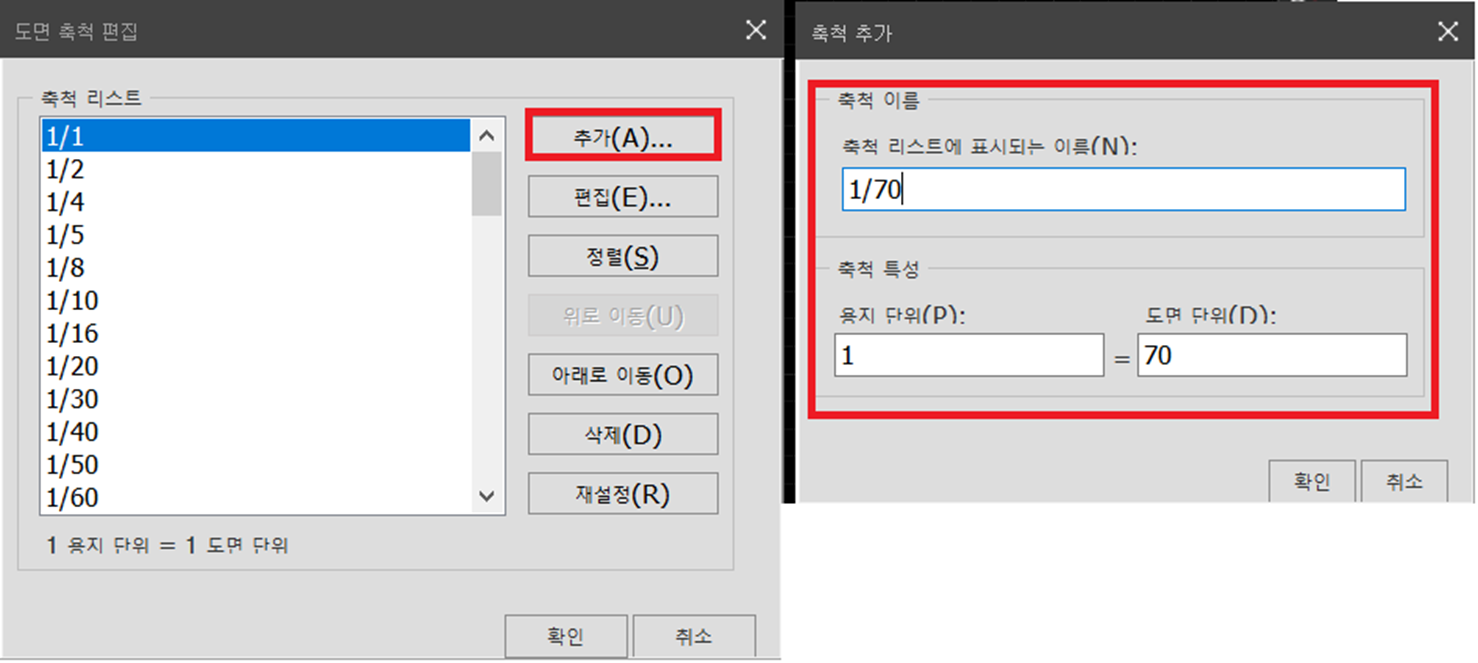

명령행에 SCALELISTEDIT 입력, 누락된 축척값을 추가하면 됩니다.
추가를 클릭 ▶ 축척 이름에 원하는 이름 입력 ▶ 축척 특성에 축척 단위를 입력 ▶ 확인 ▶ 확인
이 후에 B2S 진행하면 됩니다.

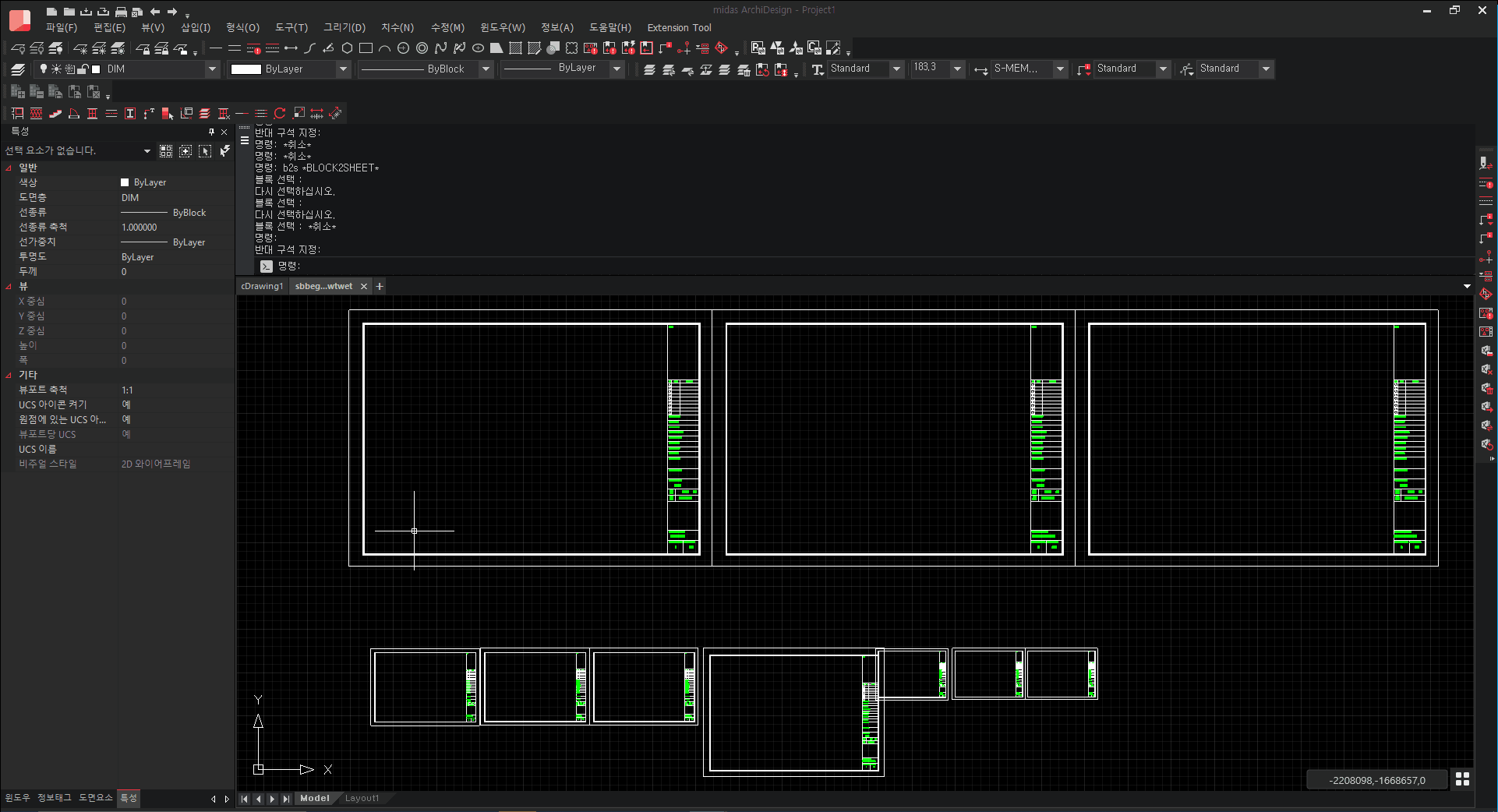

2. "블록명_A3_SHEET"로 인식이 되지 않고 "????_A3_SHEET"로 나타나는 현상
한글 지원하지 않는 폰트가 현재값으로 설정되어 있어 ???로 나타나는 것입니다.
명령행에 STYLE 입력하여 현재 폰트를 한글 지원하는 폰트로 변경 후 현재로 설정하면 해결됩니다.

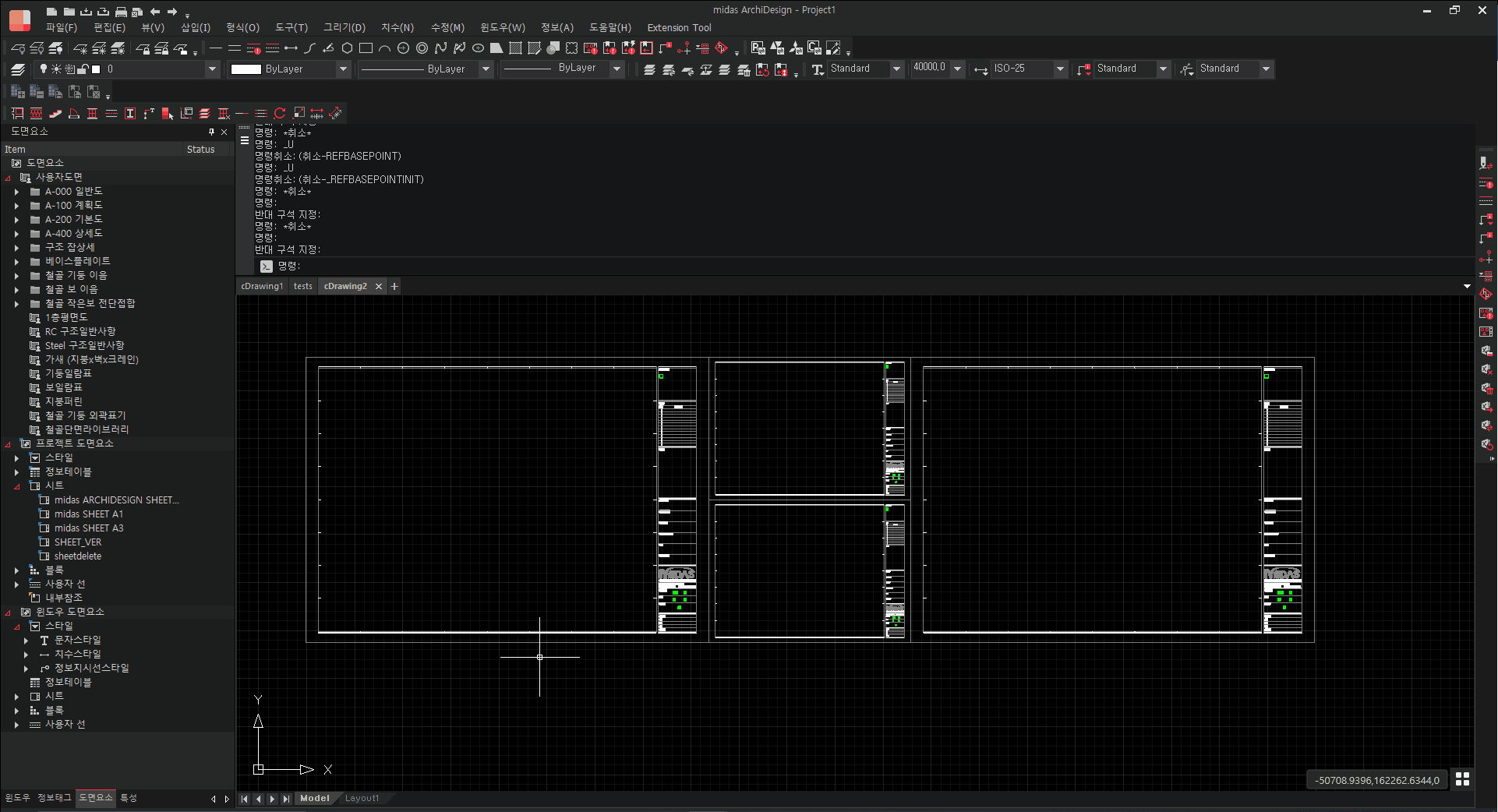

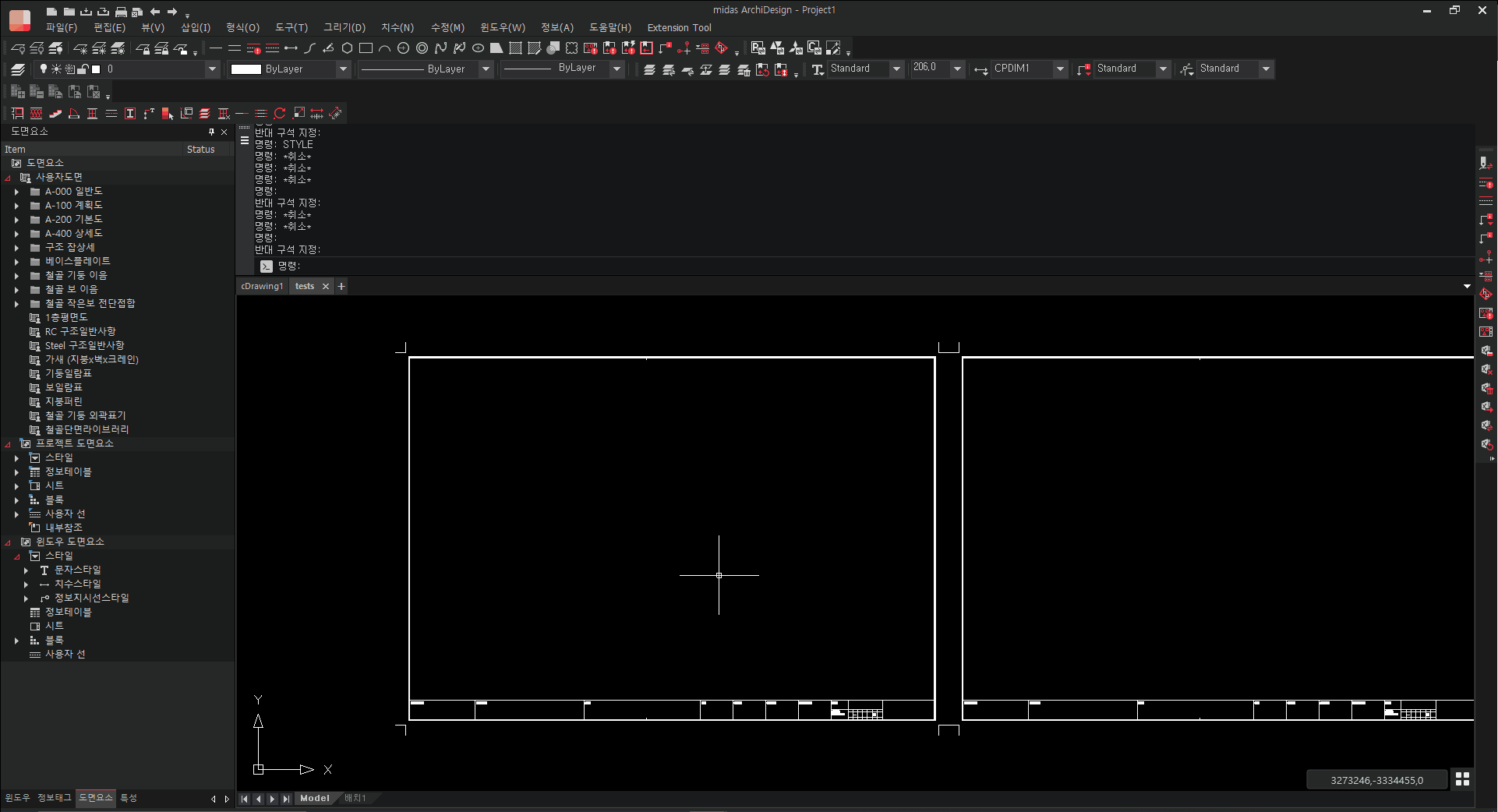

3. 기존 도곽을 최신 도곽으로 교체시 도곽이 커져서 삽입되거나 위치가 달라지는 현상
정의된 시트의 삽입 기준점이 도곽에서 멀리 떨어져 있어 나타나는 현상입니다.

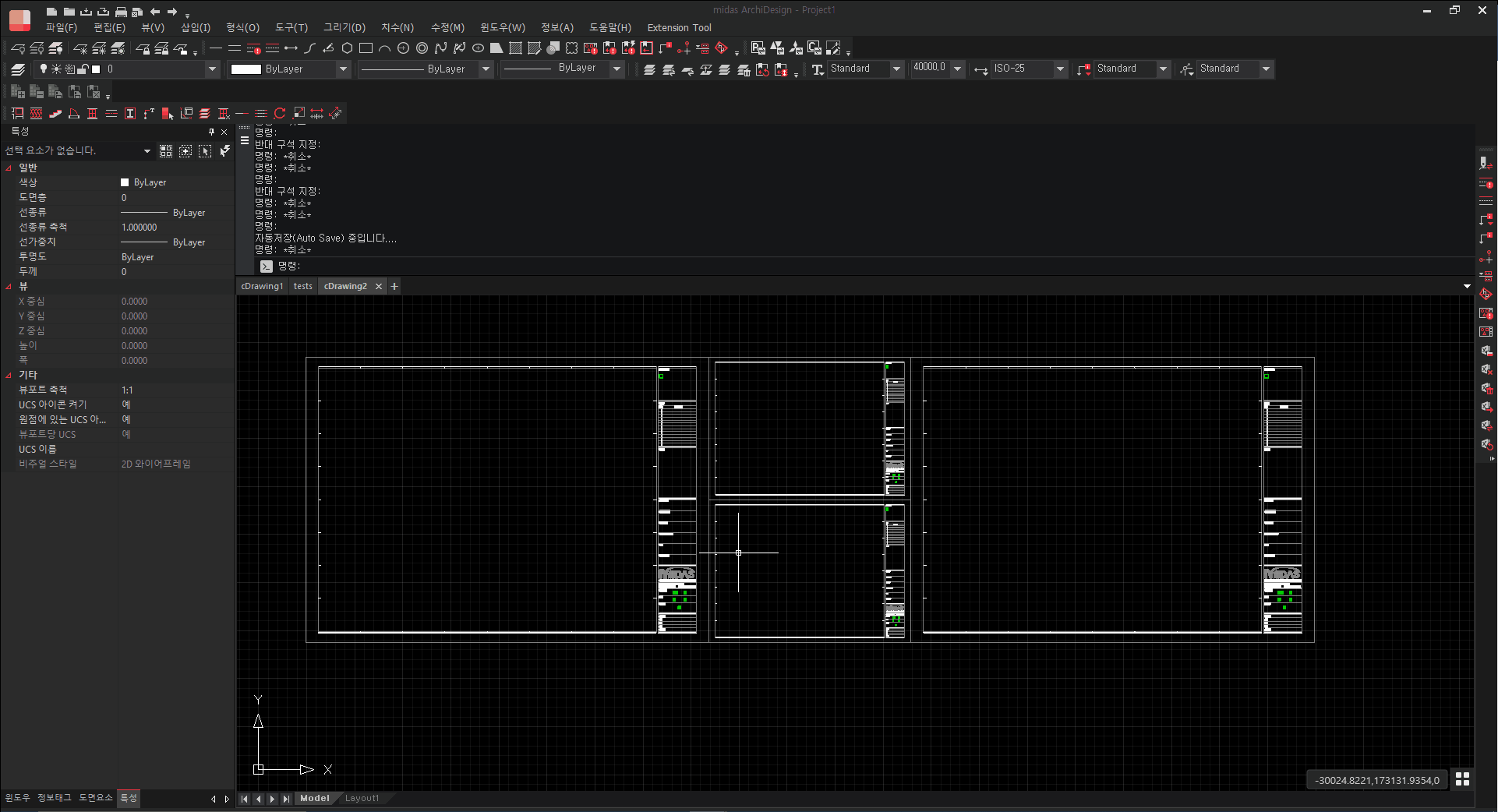

REFBI 참조 삽입 기준점 갱신 명령어로 일괄 도곽 기준점을 잡은 후에 교체하면 해결됩니다.
