PAT파일 수정해서 해치 패턴을 추가했는데 HATCH 명령어에서 찾을 수 없습니다.



답변

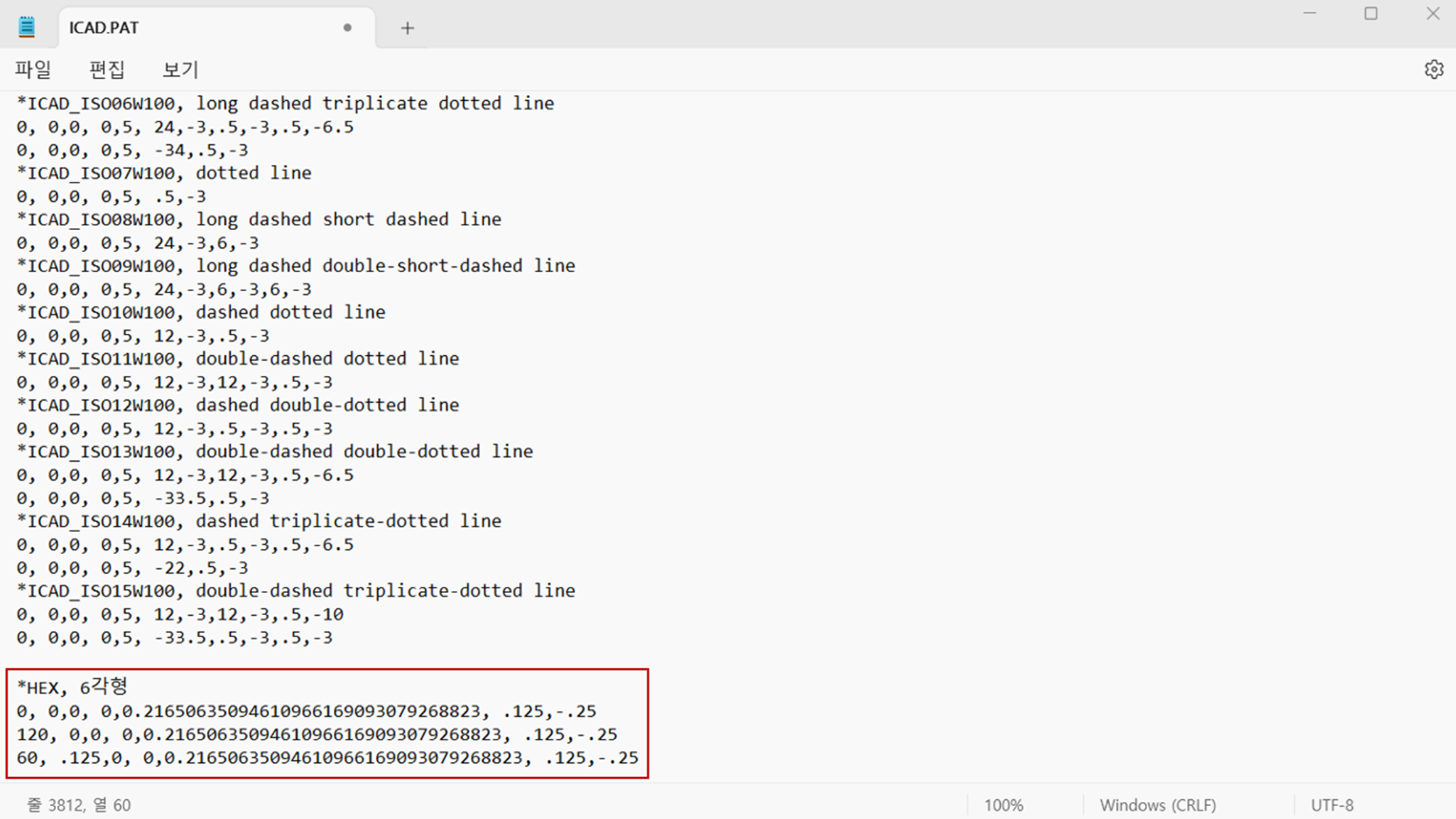

C:\MIDAS\Patterns\iso 위치의 ICAD.pat 해치파일을 수정했는데, 프로그램은 영국식 ANSI을 사용하도록 되어있어 생긴 경우입니다.

또는 반대로

C:\MIDAS\Patterns\ 위치의 ICAD.pat 해치파일을 수정했는데, 프로그램은 미터법 ISO를 사용하도록 되어있어 생긴 경우입니다.



MEASUREMENT 시스템 변수를 변경하여 해결할 수 있습니다. (기본값 0)

명령행에 MEASUREMENT 입력, 1 엔터쳐서 설정값 변경 후 HATCH ▶ 해치 패턴 팔레뜨 ▶ 기타 미리 정의 탭에서 확인하면 됩니다.



MEASUREMENT현재 도면에 영국식 또는 미터법 해치 패턴 및 선종류 파일을 사용할지 여부를 제어하는 시스템 변수로서

0 : 영국식. ANSIHatch 및 ANSILinetype 레지스트리 설정값에서 지정된 해치 패턴 파일 및 선종류 파일을 사용합니다.

1 : 미터법. ISOHatch 및 ISOLinetype 레지스트리 설정값에서 지정된 해치 패턴 파일 및 선종류 파일을 사용합니다.
