Question
이동하중 차선 설계시 교량 지간의 시작점을 어떻게 정의하나요?
Answer
Load > Load Type > Moving Load > Traffic Line Lanes/Traffic Surface Lanes에서 교량 지간의 시작점(Span Start)을 지정할 수 있습니다.
다경간 교량인 경우, 경간을 구분하기 위해서 각 경간에 시작되는 요소를 선택합니다. 국내 도로교 설계기준에 의하면 DL하중에 의한 연속교 내부지점의 최대 부모멘트 계산시에는 내부지점 양 경간의 영향선 값 최대 지점에 추가의 집중하중으로 재하되도록 되어 있습니다. Span Start를 지정해야 연속교 내부지점 부모멘트 계산시 추가집중하중이 올바르게 고려됩니다.

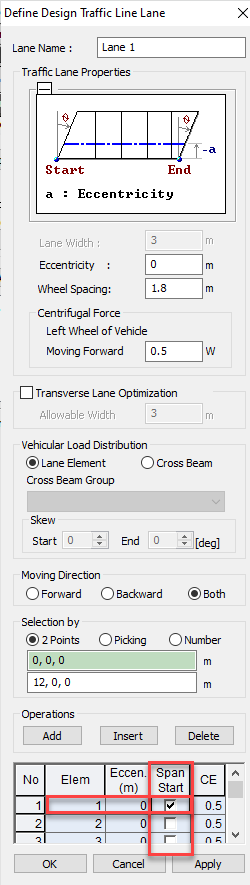

아래 그림과 같이 2경간 교량의 경우, 지점을 포함하고 있는 요소 1번과 8번을 Span Start로 체크합니다.
