질문
파일 용량 최적화 방법
답변
다양한 방법으로 파일 용량을 최적화할 수 있습니다.
1. OVERKILL 명령어로 중복 요소 삭제하기
2. PURGE 명령어로 불필요한 도면요소 소거하기
3. EXPORTMODE 시스템 변수 설정하기 (내보내기로 저장하는 경우에 해당)
1. OVERKILL 명령어로 중복 요소 삭제하기
1) 명령행에 OVERKILL 입력
2) CTRL+A 로 객체 전부 선택 후 엔터 (객체가 많으면 시간이 오래 걸릴 수 있습니다.)

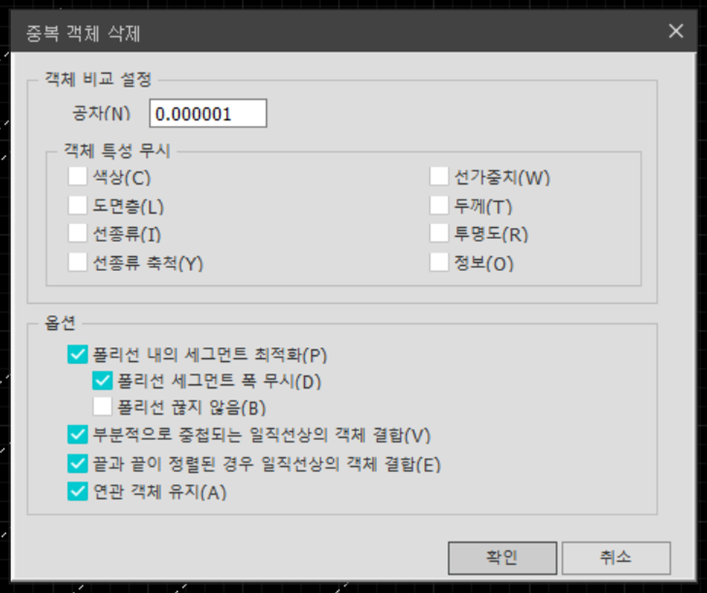

3) 기본 설정 확인 후 확인 클릭하면 중복되거나 겹치는 선, 호 및 폴리선을 제거합니다.
또한 부분적으로 겹치거나 연속되는 항목을 결합합니다.
공차는 정밀도를 조정하는 값이며, 객체 특성 무시는 선택된 객체 특성을 무시하고 중복객체를 비교합니다.
2. PURGE 명령어로 불필요한 도면요소 소거하기

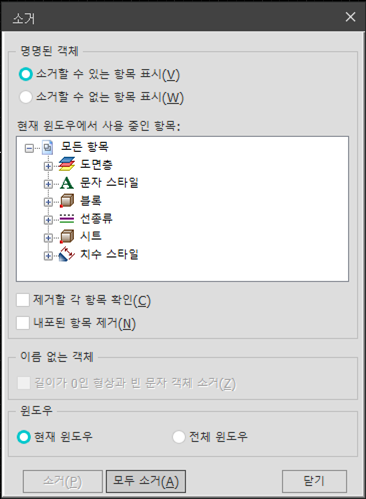

1) 명령행에 PURGE 입력하면 소거 대화상자가 표시되며, 제거할 수 있는 항목과 제거할 수 없는 항목이 구분되어 표시됩니다.
사용하지 않는 블록 정의, 치수 스타일, 그룹, 도면층, 선종류 및 문자 스타일을 현재 도면에서 제거할 수 있고, 길이가 0인 형상과 빈 문자 객체도 제거할 수 있습니다.
2) 하단에 모두 소거 버튼을 비활성화 될 때까지 클릭하여, 불필요한 도면요소를 소거합니다.
3. EXPORTMODE 시스템 변수 설정하기 (내보내기로 저장하는 경우에 해당)

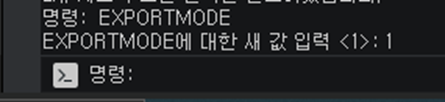

1) 명령행에 EXPORTMODE 입력, 1 엔터
EXPORTMODE는 내보내기 관련 명령 시 AUDIT, PURGE를 수행하여 오류 및 불필요 요소를 정리 후 내보내는 모드를 제어하는 시스템 변수로서
0 : 스마트 내보내기 기능 끔
1 : 스마트 내보내기 기능 킴
이는 EXPS, WBLOCK, COPYCLIP 등에서도 동일하게 적용됩니다.
