질문

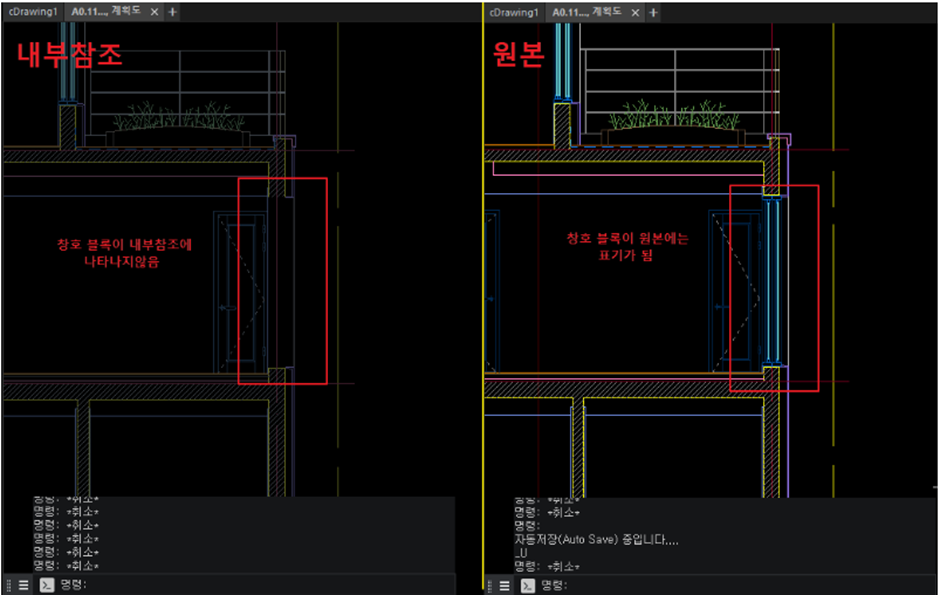

내부참조에 일부 객체가 보이지 않습니다.
답변
객체의 기준점이 원본 뷰영역 밖에 위치하거나, 객체가 소속된 레이어의 설정이 동결/끔 상태여서 생긴 현상입니다.
객체는 축척기준점을 기준으로 뷰영역 안에 위치하는지 판단되며,
SB 또는 REFBI 명령어를 통해 축척기준점을 뷰영역 안으로 수정할 수 있습니다.

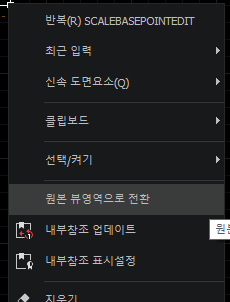

1. 내부참조 객체 선택 ▶ 우클릭 ▶ 원본 뷰영역으로 전환

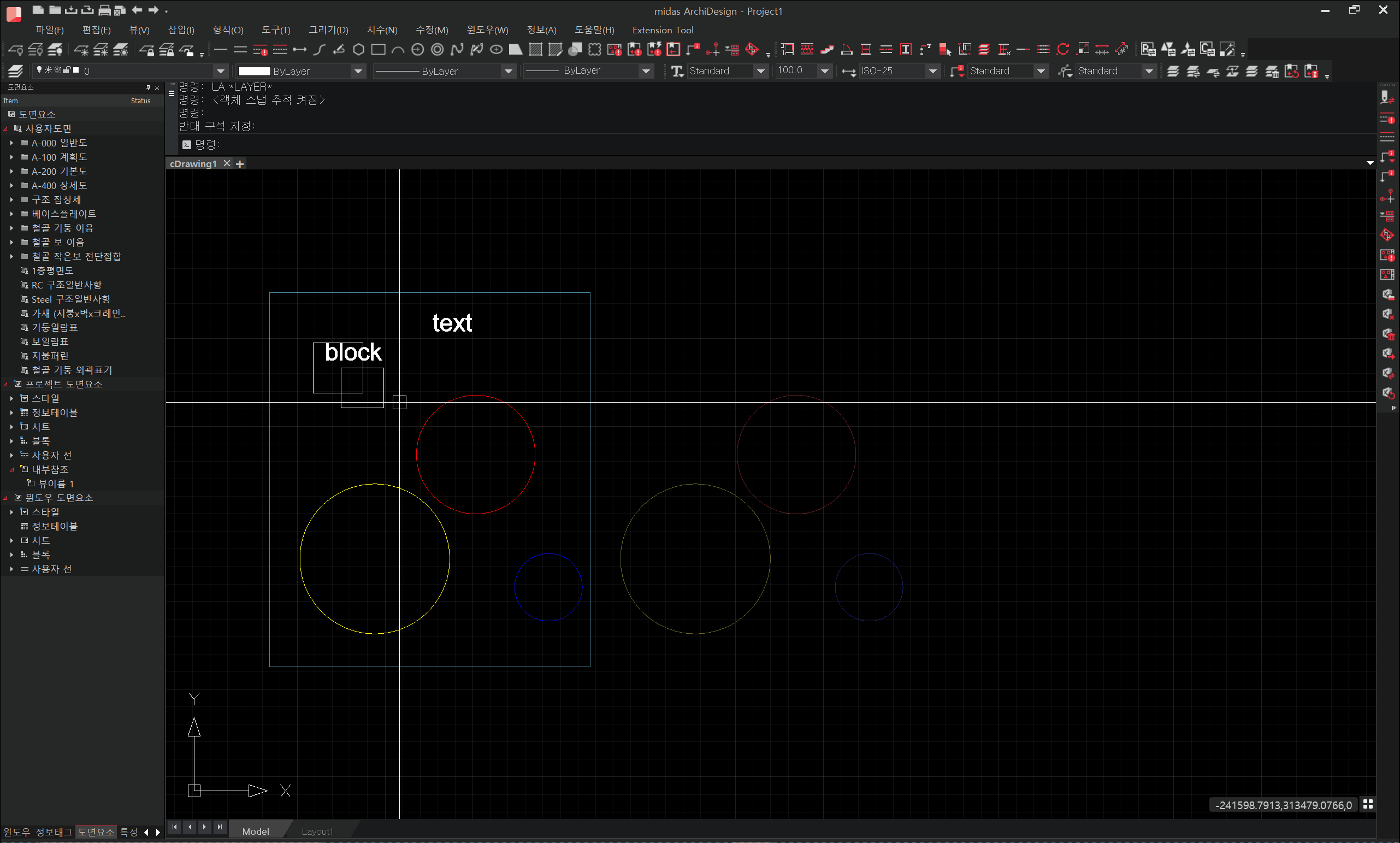

2. 보이지 않던 객체 선택 ▶ 명령행에 SB 입력 ▶ 뷰영역 객체 안 쪽으로 새 기준점 클릭
보이지 않던 객체가 블록인 경우, 객체 선택 ▶ 명령행에 REFBI 입력
REFBI는 자동으로 블록의 좌측최하단점으로 기준점을 변경합니다.
만약 해결이 되지 않았다면

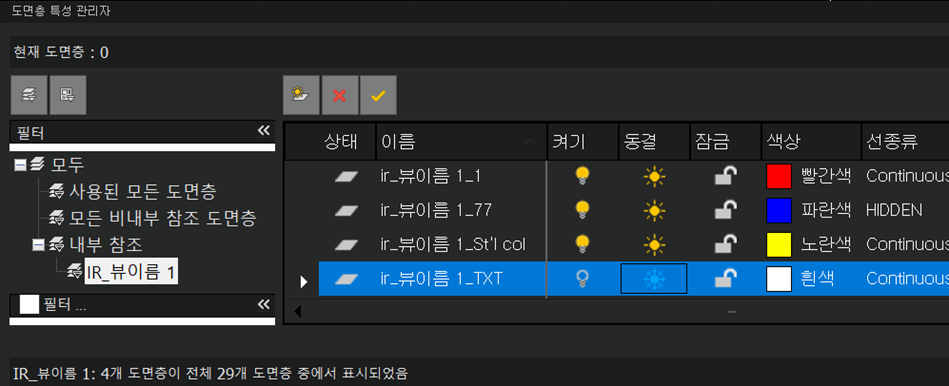

3. 명령행에 LA 입력하여 도면층 특성 관리자로 들어갑니다.
4. 좌측 필터에서 내부참조 하부에 있는 IR 로 시작하는 도면층 선택 후, 레이어 목록을 확인하여 동결되어있거나 꺼진 레이어를 켜줍니다.
추가적으로

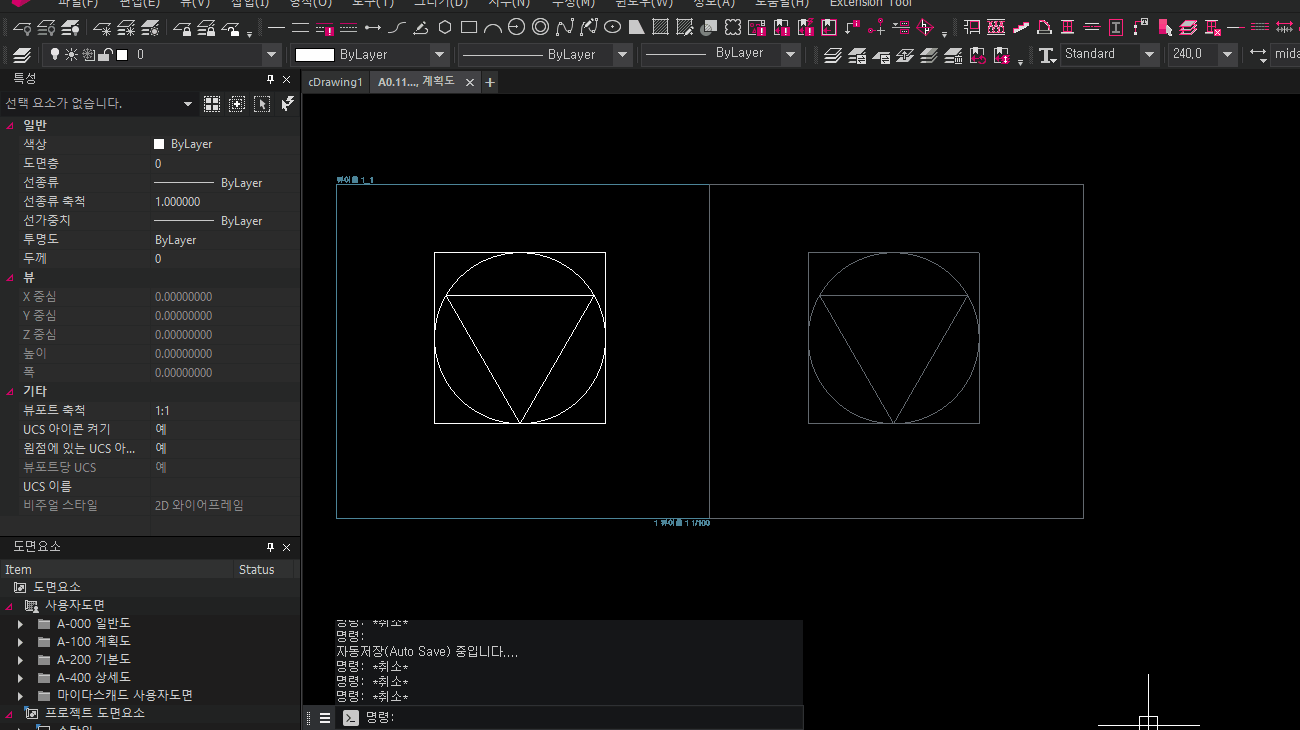

내부참조 원본 뷰영역이 시트객체보다 크게 잡혀있는 경우, COPYTRIM 시 일부 객체가 보이지 않는 현상이 있습니다.
뷰영역 객체의 크기를 조절하여 시트 안쪽으로 위치하고, 다시 내부참조 정의하면 해결됩니다.
