질문
블록 수량 산출 방법
답변
수량 정보태그를 활용하여 블록 수량을 세아릴 수 있습니다.

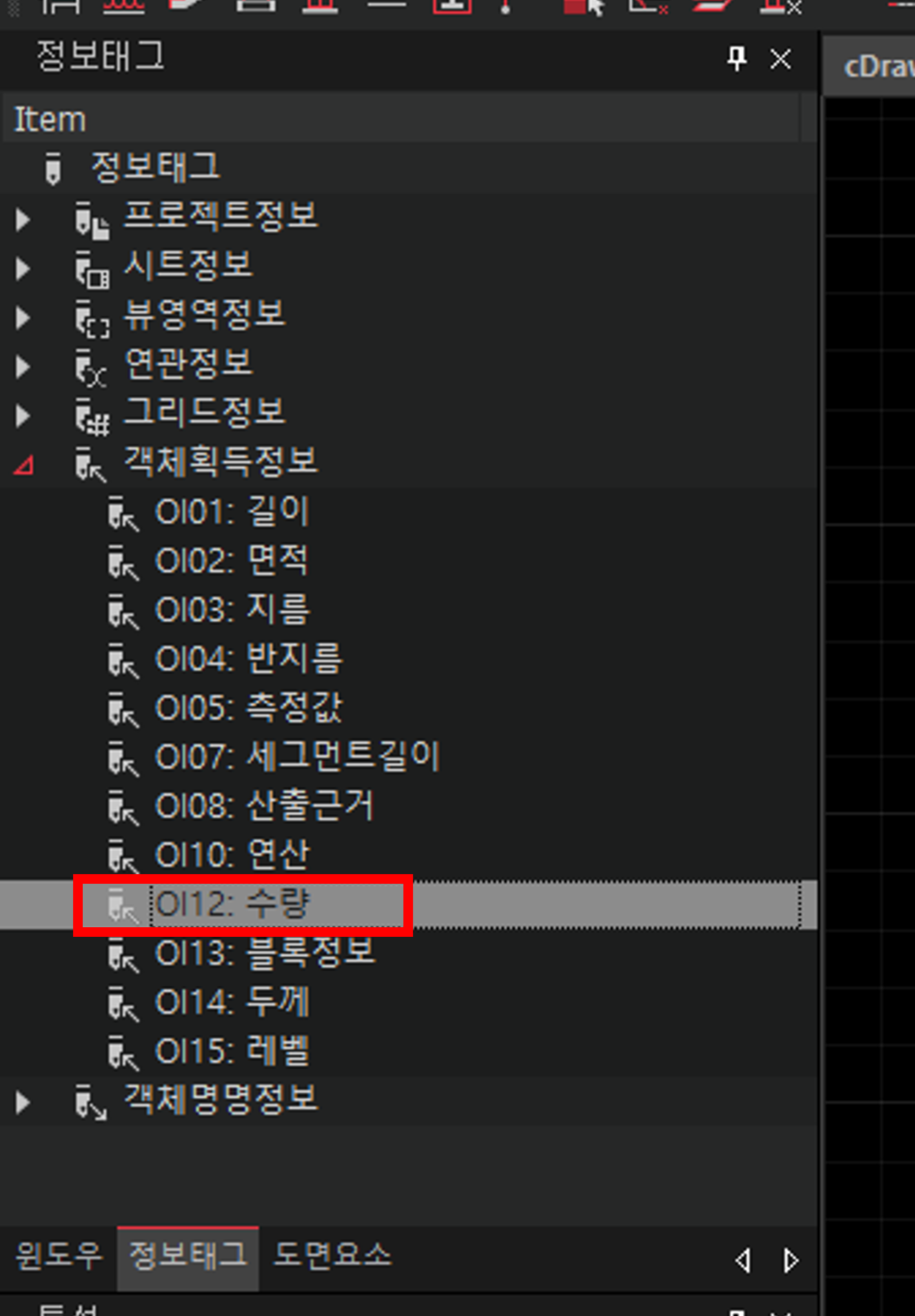

1. 정보태그탭 ▶ 객체획득정보 ▶ 수량을 화면에 드래그드롭

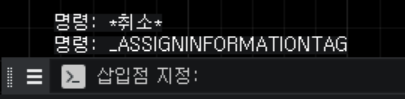

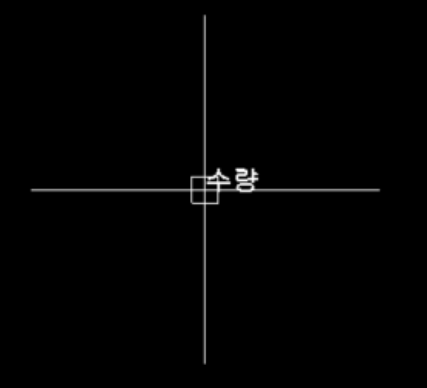

2. 수량을 표시할 텍스트객체의 삽입점을 지정

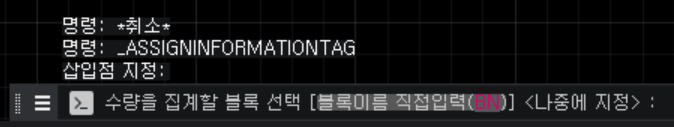

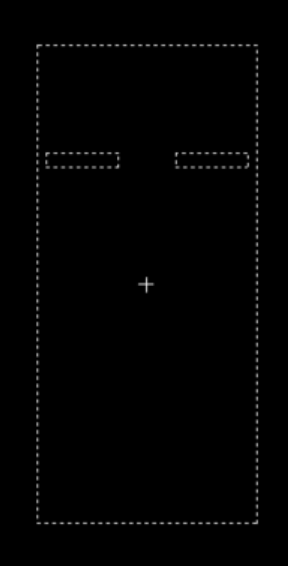

3. 수량을 집계할 블록 선택

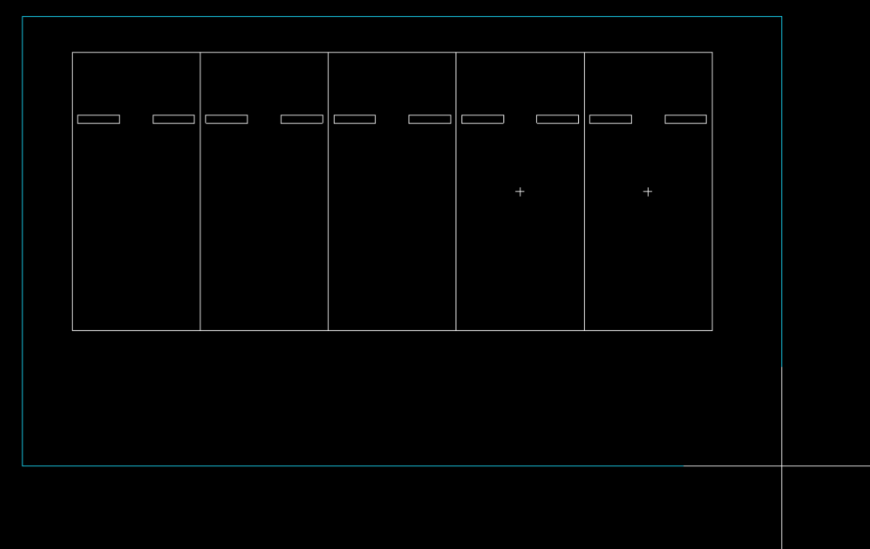

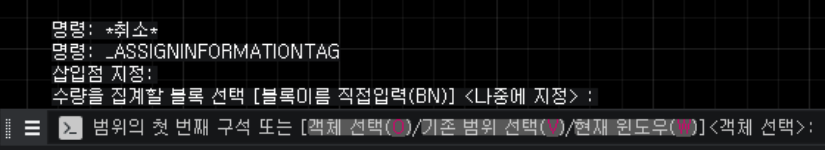

4. 블록 수량을 집계할 사각형 영역 지정

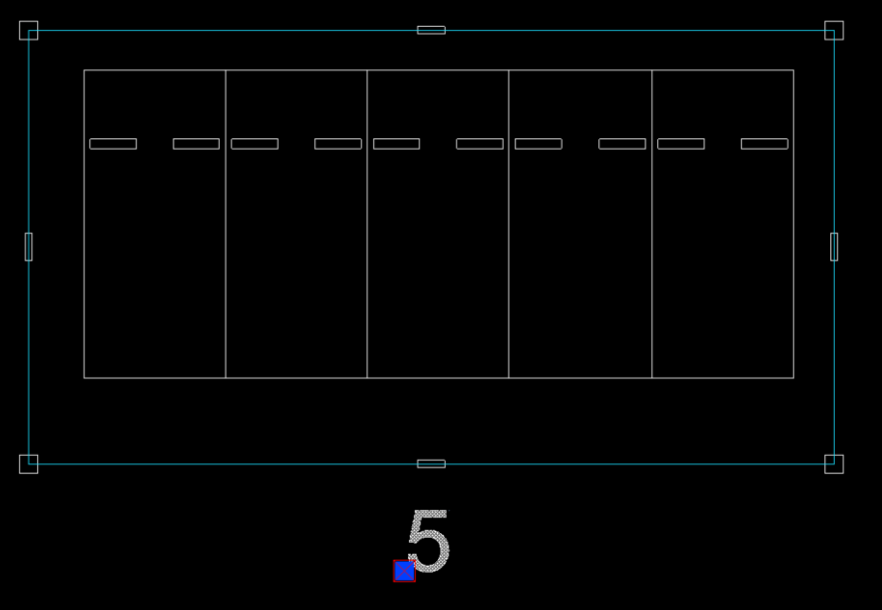

5. 블록 수량 표시 확인
삽입한 수량태그를 선택하면 블록 수량이 집계된 영역을 확인할 수 있습니다.
수량 산출이 원하는 대로 안되었을 때 체크할 사항은 아래와 같습니다.
1. 블록의 삽입기준점이 수량 집계 영역 안에 있는지 확인 (REFBI 명령어로 기준점 초기화하기)
2. 동일한 이름의 블록이 맞는지 확인
3. 블록으로 지정이 안된 일반 객체는 아닌지 확인
