질문
도로교 설계기준 ‘2.1.3 활하중, (2) 주거더를 설계하는 경우의 활하중’을 보면, 다음과 같이 기술되어 있습니다.
연속보 이동하중 해석 시 추가 집중하중 위치는 어떻게 구하나요?
답변 1

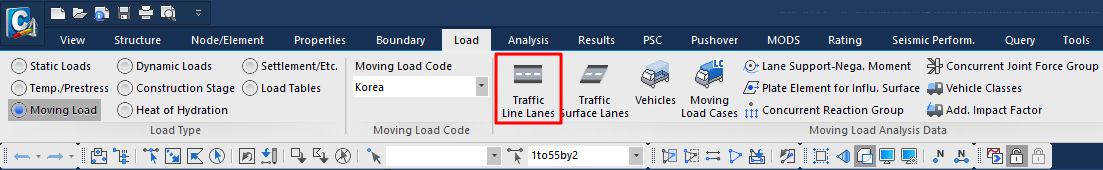

[Load] 탭 > [Moving Load Analysis Data] > [Traffic Line Lanes] 기능의 Span Start 입력으로 추가집중하중을 고려할 수 있습니다.

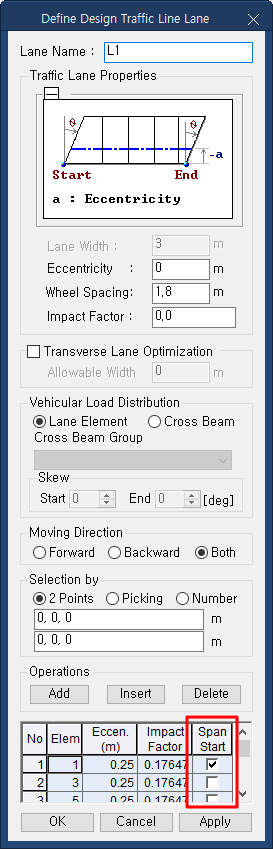

Traffic Line Lanes 기능의 하단 표, Span Start는 다경간 교량의 경간을 구분하기 위해서 각 경간에 시작되는 요소를 선택하는 기능입니다. Span Start를 지정하면 연속교 내부지점 부모멘트 계산 시 추가집중하중이 올바르게 고려됩니다.
답변 2

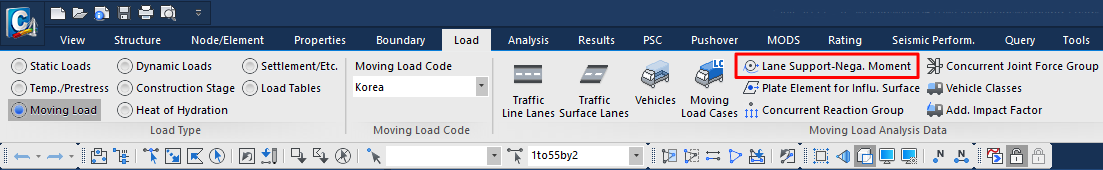

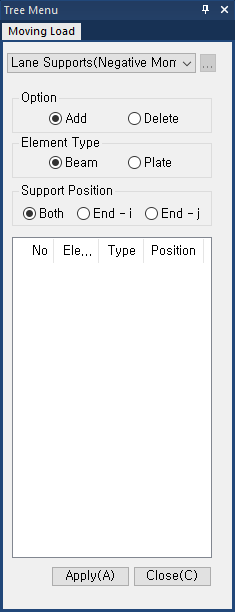

[Load] 탭 > [Moving Load Analysis Data] > [Lane Support – Negative Moment at Interior Piers] 기능을 통해 추가집중하중을 고려할 수 있습니다.
연속교에서 차선하중으로 최대부모멘트를 구할 때 해당 지지점의 좌우 두 지간에 등분포 차선하중과, 두 지간에 가장 불리한 위치에 같은 크기의 집중하중이 프로그램 내부에서 자동으로 계산, 재하됩니다.
