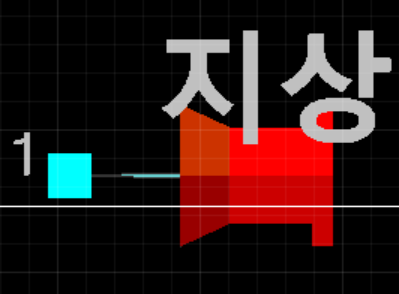

[CAD] 도면을 불러왔는데, 특정 블록이 없어지거나 다른 이상한 객체가 나타납니다.

질문

도면을 불러왔는데, 특정 블록이 없어지거나 다른 이상한 객체가 나타납니다.

답변

동일 이름의 도면요소가 이미 있어서 충돌이 나서 생기는 현상입니다.

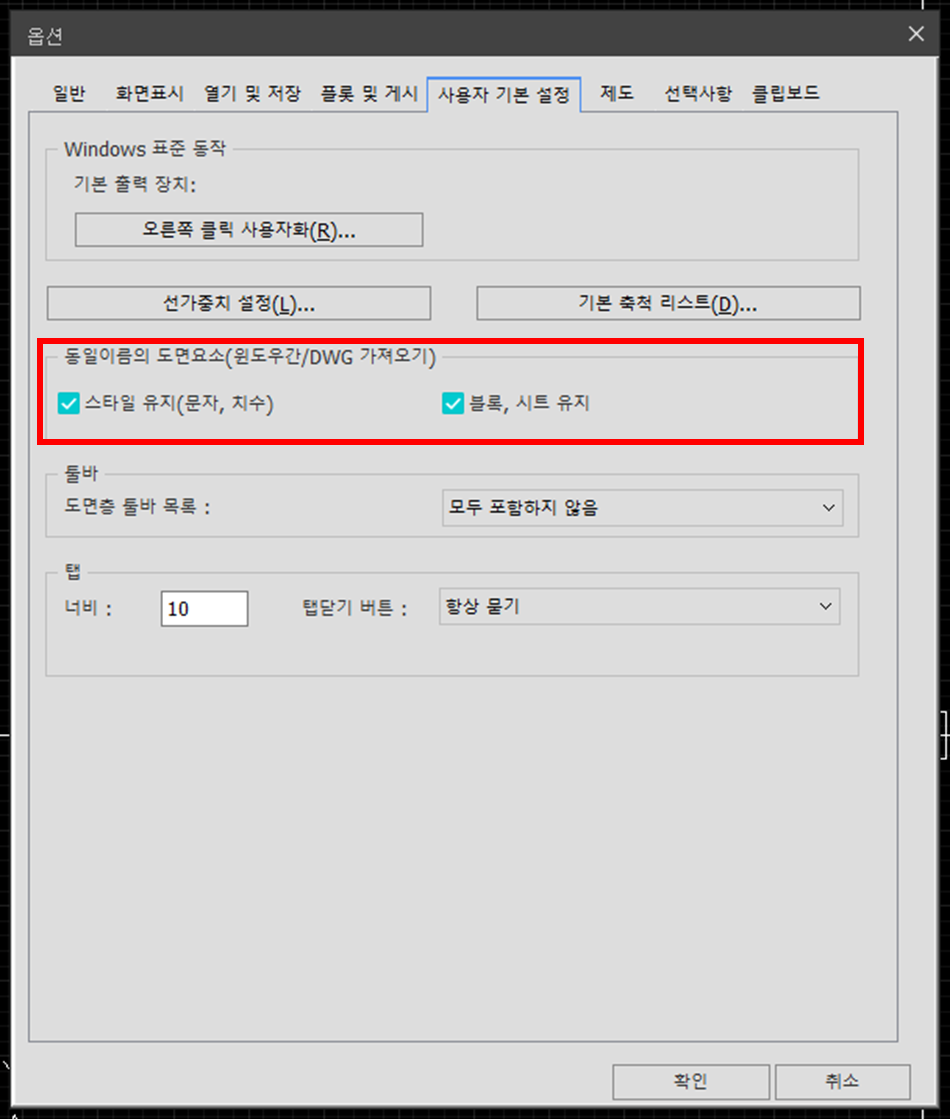

옵션 ▶ 사용자 기본 설정 ▶ 동일 이름의 도면요소(윈도우간/DWG 가져오기) 아래 체크 항목 전부 체크하여 해결할 수 있습니다.

체크된 상태에서 다시 도면 불러오면 동일 이름의 도면요소가 있을 시 뒤에 "_1"이 붙어서 삽입이 되며,

의도치 않은 내용 변경을 방지합니다.
