[CAD ARCHI-DESIGN] 일부 선이 출력되지 않거나 흐릿하게 출력됩니다.

질문

일부 선이 출력되지 않거나 흐릿하게 출력됩니다.



답변

레이어가 플롯 해제 설정으로 되어있는지, 객체의 전역폭이 주어졌는지 확인이 필요합니다.

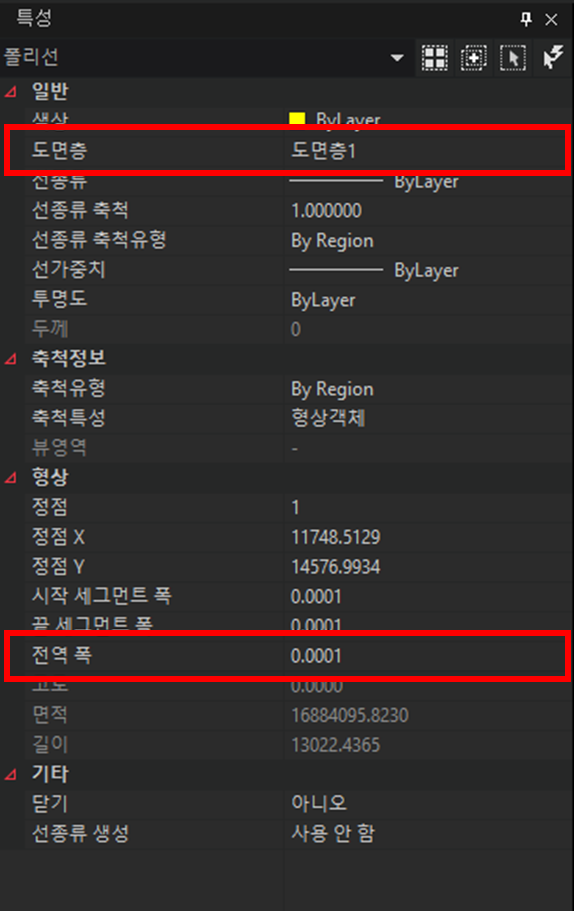

1. 출력되지 않는 선을 찾아 선택 ▶ 특성창에서 도면층, 전역폭 확인

전역폭이 0이 아니라면, 0으로 수정합니다.

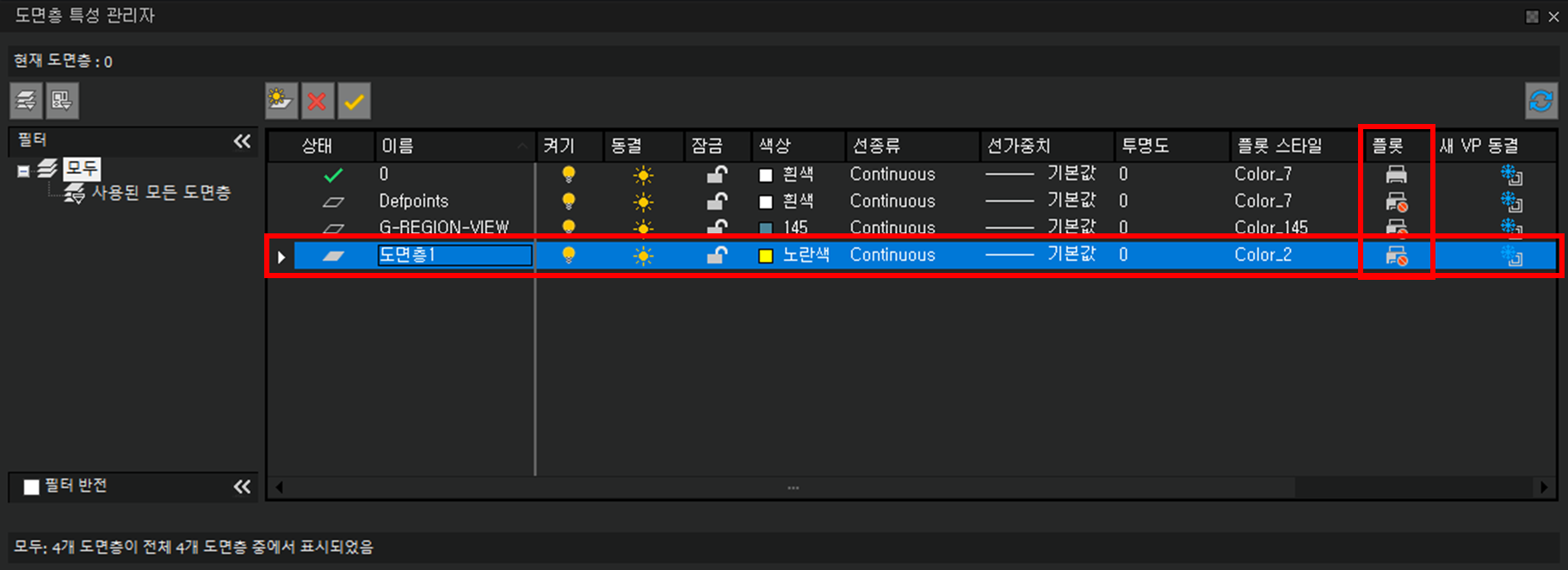

2. 명령행에 LA 입력 ▶ 해당 객체 레이어의 (도면층1) 플롯 설정 확인

로 되어있다면, 클릭하여 상태로 변경합니다.
