질문
기본 도면요소템플릿으로 등록한 요소가 보이지 않습니다.
답변
새롭게 요소를 등록하고, 이전에 작업했던 MDWG 파일을 열 경우, 새로 등록한 요소는 나타나지 않습니다.
이전에 작업했던 MDWG에는 당시의 기본 도면요소템플릿이 저장되어 있기 때문입니다.
따라서 이전에 작업했던 MDWG에서 새롭게 등록한 요소를 불러오고 싶으면 명령어 DES로 불러와야 합니다.
1. 명령행에 DES 입력 또는 도구 ▶ 도면요소 로드 클릭

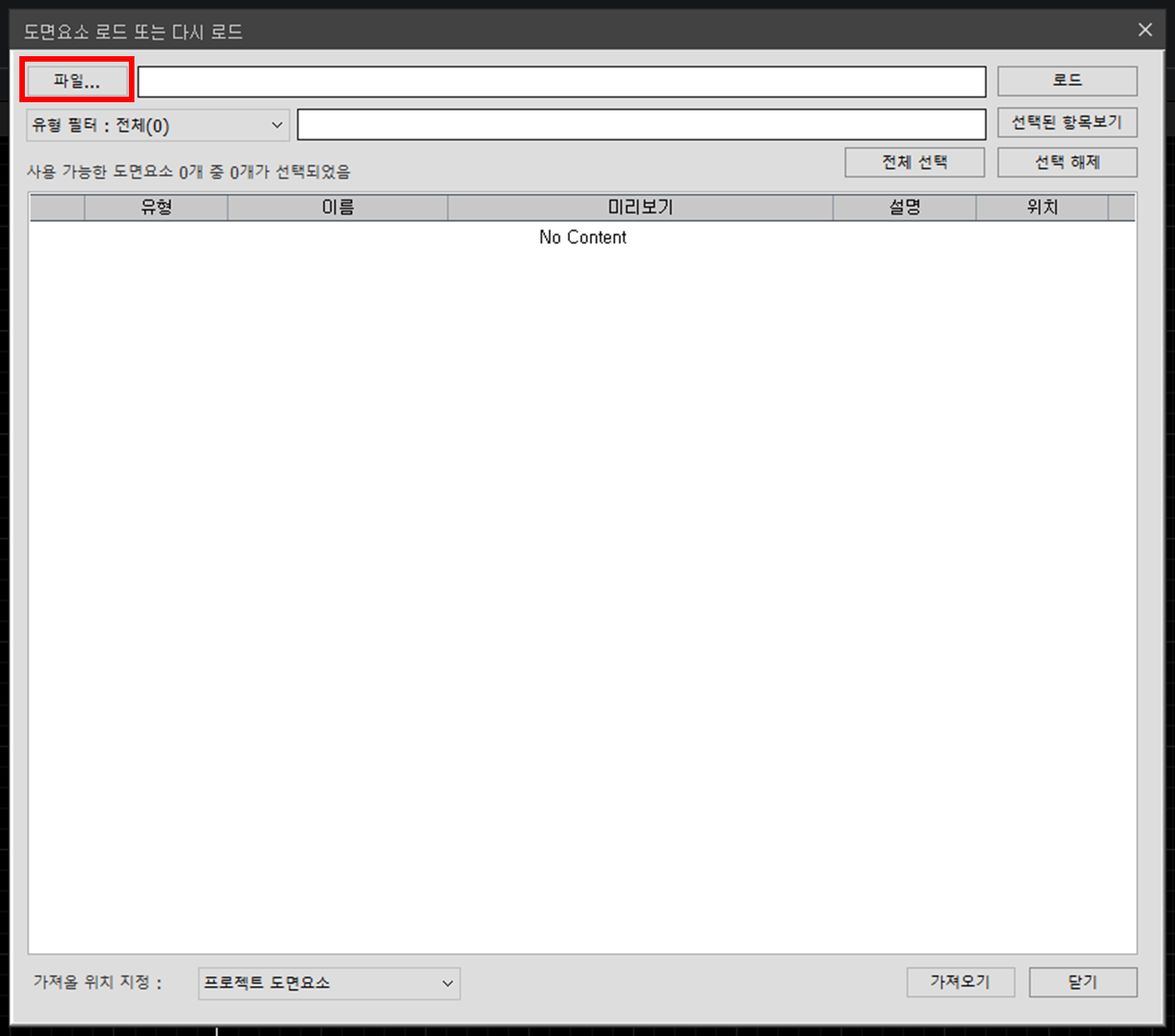

2. 좌측 상단 [파일...] 클릭

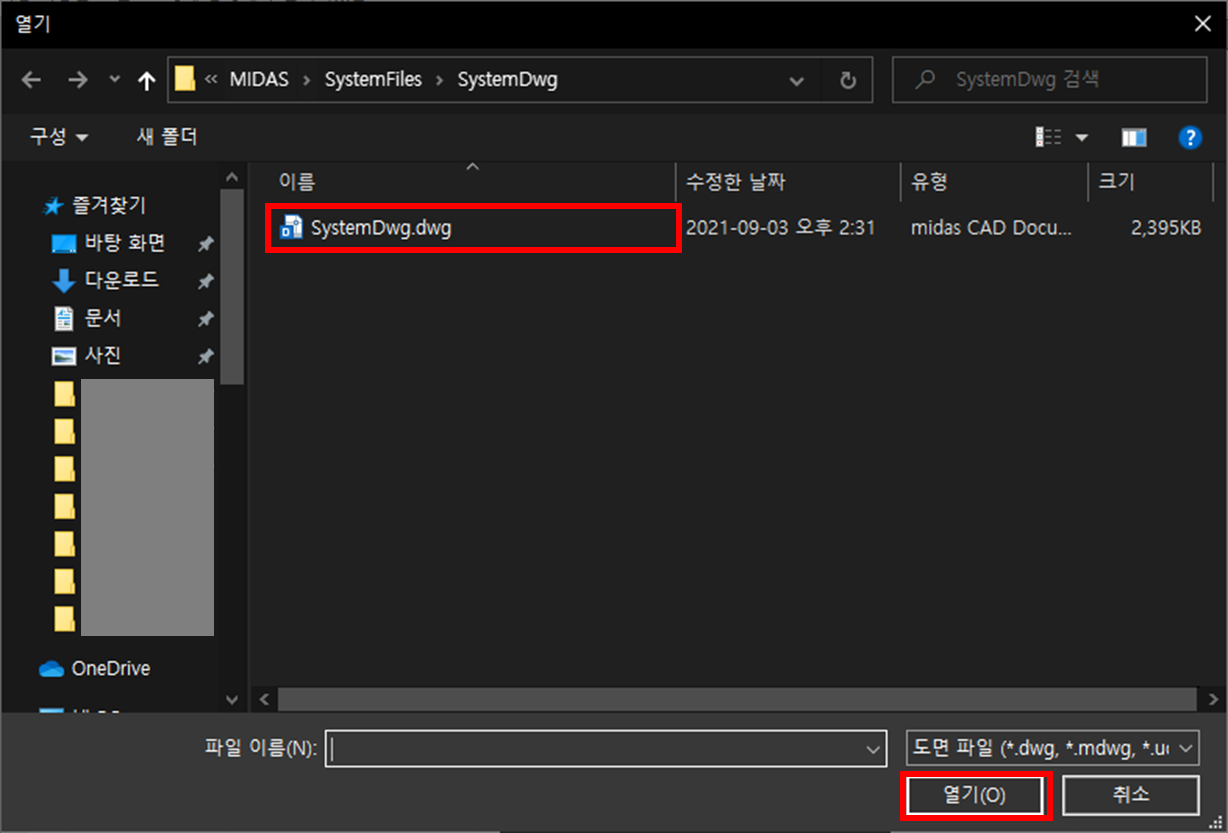

3. C:\MIDAS\SystemFiles\SystemDwg 경로에 있는 SystemDwg.dwg 파일 열기
(기본 도면요소템플릿으로 등록한 요소는 이 파일에 저장되며, 새 프로젝트 열 때 항상 이 파일에서 불러옵니다.)
4. 기본 도면요소템플릿에 등록한 요소를 리스트 형식으로 확인할 수 있습니다.
유형 필터를 활용해서 불러오고자 하는 도면요소를 찾습니다.

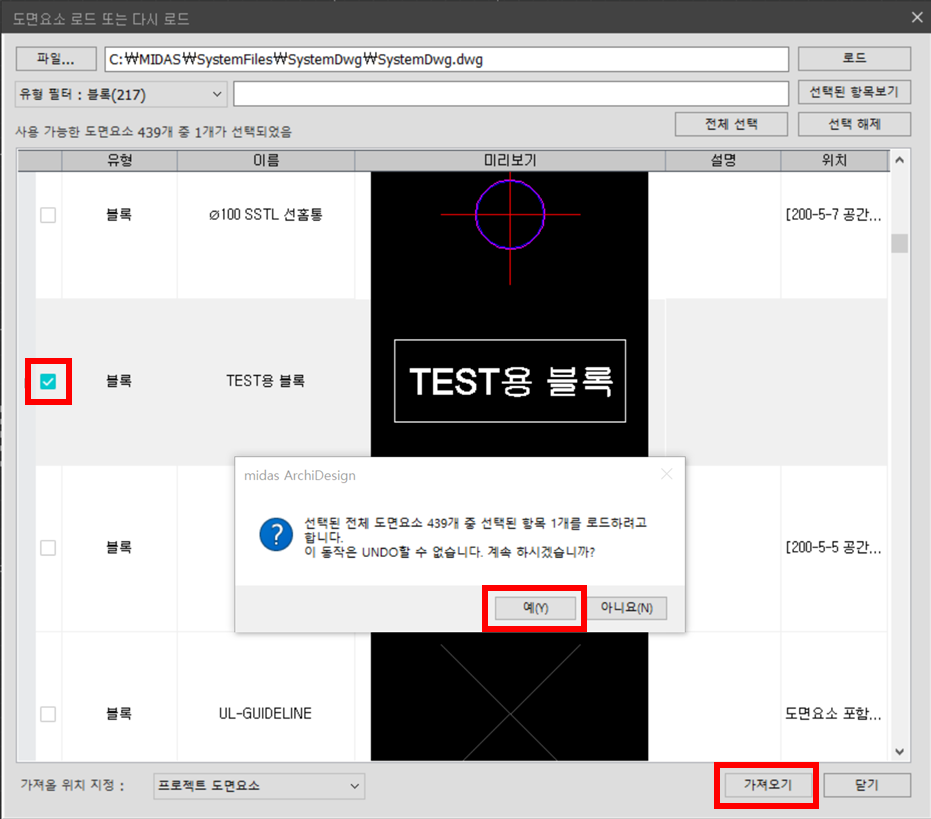

5. 불러오고자 하는 도면요소를 체크 ▶ [가져오기] 클릭 ▶ [예] 클릭하면 됩니다.
