질문
구적도 명령 (MENSURATION) 후 면적표가 나오지 않습니다.
답변
어느 정보테이블로 삽입할지 지정이 되지 않았거나, 너무 작아 보이지 않은 현상입니다.

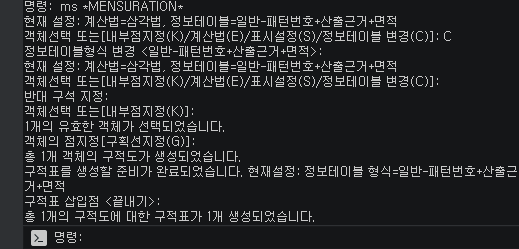

명령행에 CA 또는 MS 입력
명령행에 "정보테이블=없음"이 있다면 정보테이블이 지정되지 않은 상태입니다.

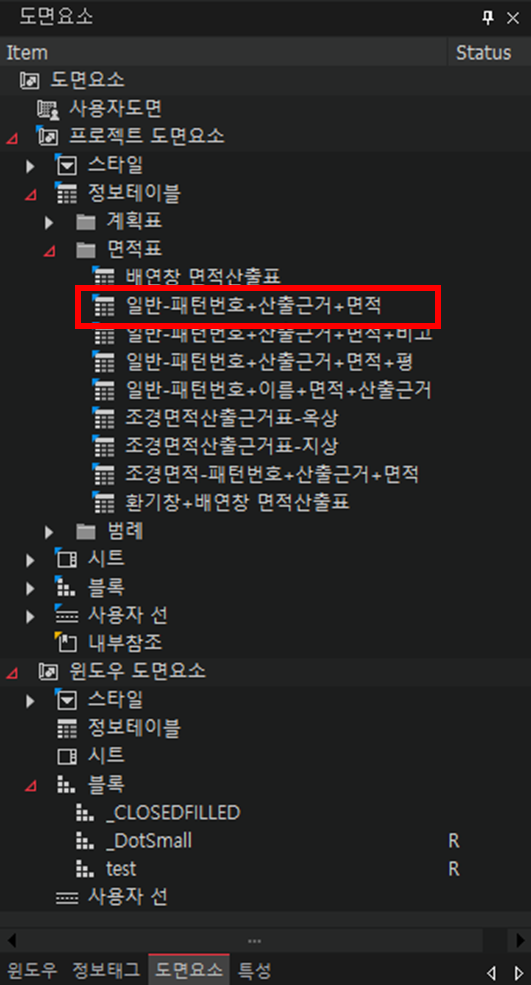

[정보테이블 변경(C)] 클릭 ▶ 도면요소 워크트리 ▶ 프로젝트 도면요소 ▶ 정보테이블 ▶ 면적표 ▶ "일반~"으로 시작하는 면적표 클릭하여 지정합니다.
이 후 객체 선택하여 명령 진행하면 마지막에 구적표 삽입점 지정하면 면적표가 삽입됩니다.
구적표가 너무 작으면, 축척값이 있는 영역에 삽입하거나(시트 또는 뷰영역)
(기본 제공하는 정보테이블들은 자동축척으로 적절한 사이즈가 되도록 정의되어 있습니다.)
삽입 후 명령어 SCALE로 조정하여 키우면 됩니다.
