[Civil] 모델링상에서 존재하지 않는 중복 절점 표시 오류를 어떻게 수정할 수 있나요?

Question

모델링상에서 존재하지 않는 중복 절점 표시 오류를 어떻게 수정할 수 있나요?




Answer

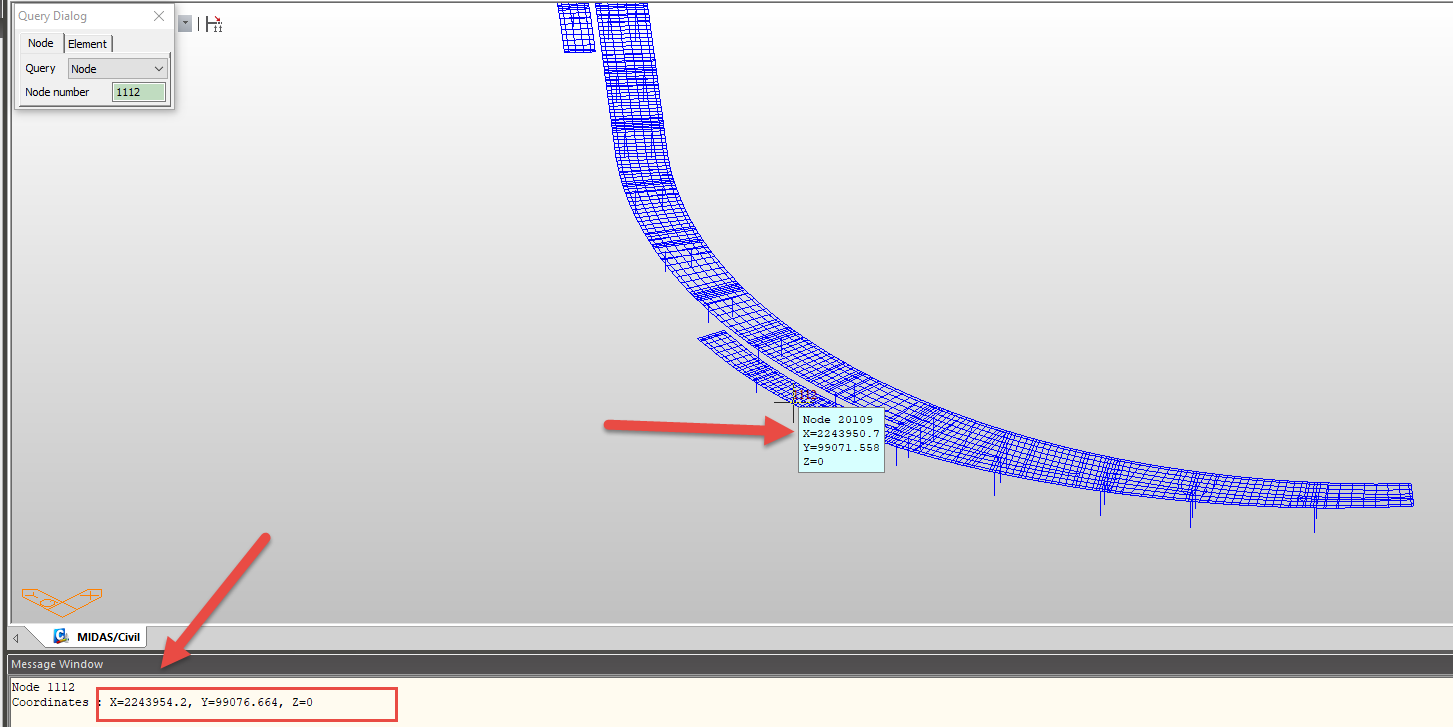

존재하지 않은 절점이 중복되어 표시되는 오류 현상은 CAD를 활용하여 생성한 dxf파일을 불러올 경우 발생할 수 있습니다. MIDAS제품은 CAD엔진을 사용하고 있지만 500,000 좌표 크기 범위 이하로 최적화되어 있습니다.예를 들어, midas Civil은 500,000 좌표 크기까지는 문제 없이 처리할 수 있지만, 좌표 크기가 500,000을 초과하는 경우에는 표시 오류가 발생하기 시작합니다. 이는 사용되는 단위 체계에 관계없이 동일한 규칙이 적용됩니다. (500,000mm 또는 500,000m에도 동일)

이러한 표시 문제는 해석이나 설계 결과에 영향을 미치지 않습니다. 그러나 모델링 과정에 있어 혼란을 줄이기 위해서 모델을 원점 좌표에 가깝게 유지하는 것을 권장합니다. 모델을 원점 좌표로 옮기는 것은 CAD에서 수행 후 다시 불러와도 무관하나, midas Civil에서도 모델을 원점 좌표 가까이 이동할 수 있습니다. midas Civil에서는 [Node/Element] > [Translate] > [Move] 옵션을 사용하여 이동할 수 있습니다.
