Deformation 결과에서는 시공 단계에서 발생하는 변위를 다양한 변위 결과 보기 옵션을 통해 확인할 수 있습니다.

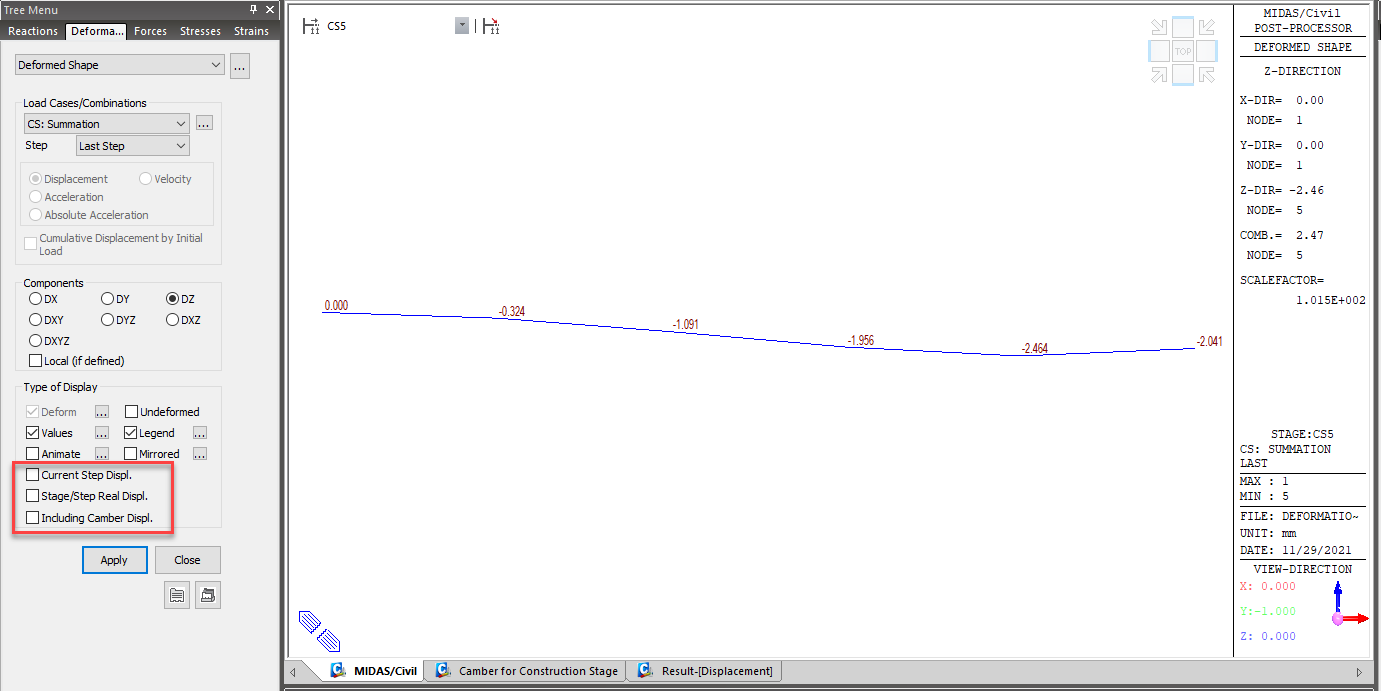

Case 1: 아무런 옵션을 결과 보기 옵션을 체크하지 않은 경우, 해당 시공단계까지 누적되어 발생된 변위 결과입니다.
Case 2: Current step Disp checked on 옵션을 체크한 경우, 해당 시공단계에서 발생된 변위를 출력합니다. 한 시공단계 내 여러 Step을 설정한 경우 각 Step에서 발생한 변위를 확인할 수 있으며, 그렇지 않은 경우 기본적으로 First/Last Step에 대한 결과만 출력합니다.

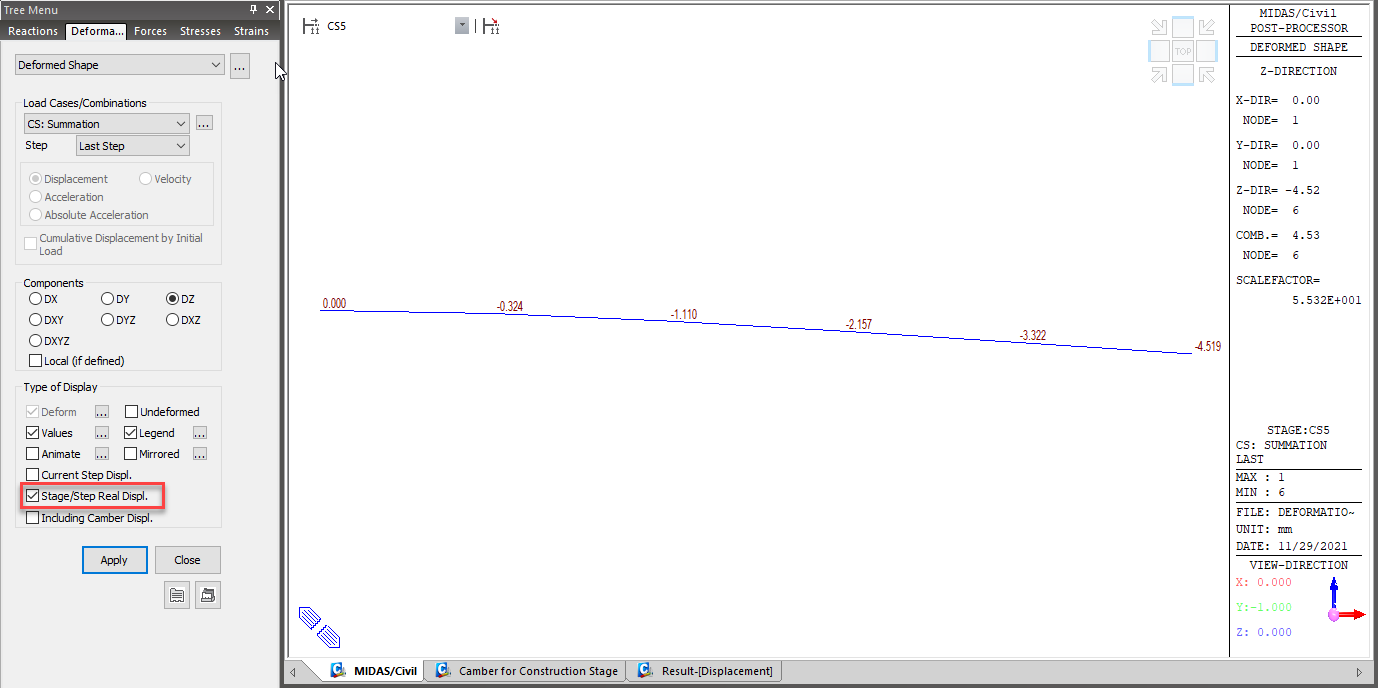

Case 3: Stage/Step Real Disp. checked on 옵션을 체크한 경우, 주로 분할 타설과 같이 단계별 시공 과정에서 사용되는 접선 변위가 고려된 실제변위(Real Displacement)를 출력합니다.

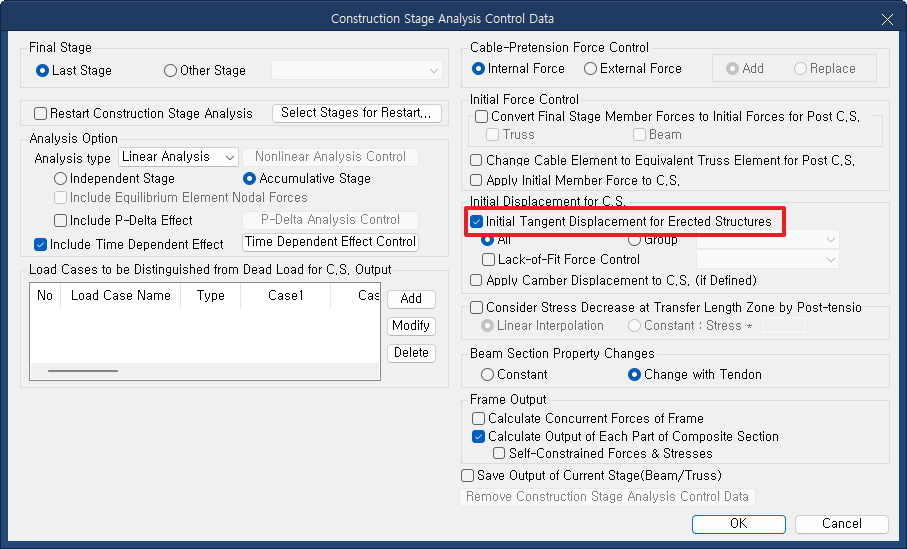

해당 옵션은 Construction Stage Analysis Control에서 Initial Tangent Displacement for Erected Structures 옵션을 Check On 후 시공단계해석을 수행해야 확인할 수 있으며, 실제변위(Real Displacement) 계산 방법에 대한 자세한 설명은 On-Line Manual을 참고 바랍니다.

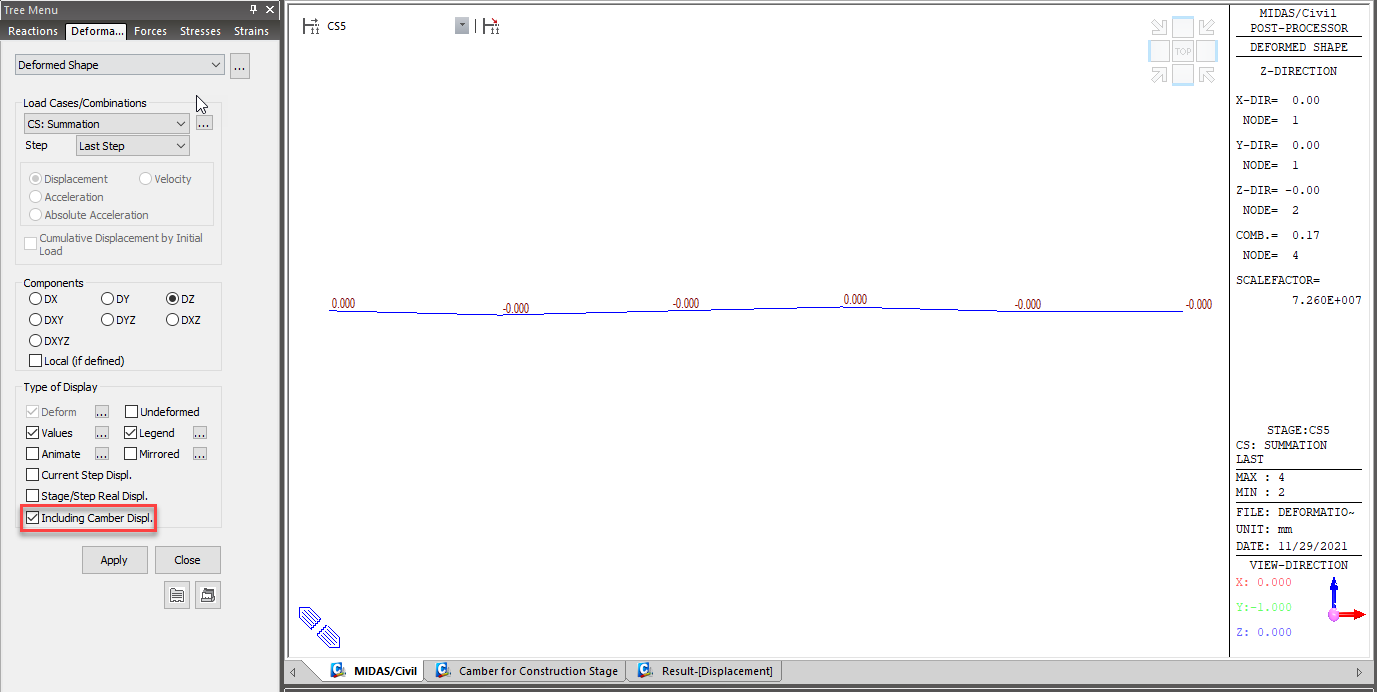

Case 4: Including Camber Displ. 옵션을 체크한 경우, 사용자가 캠버를 시공단계에 고려하였다면 캠버가 반영된 최종 변위를 학인 할 수 있습니다.

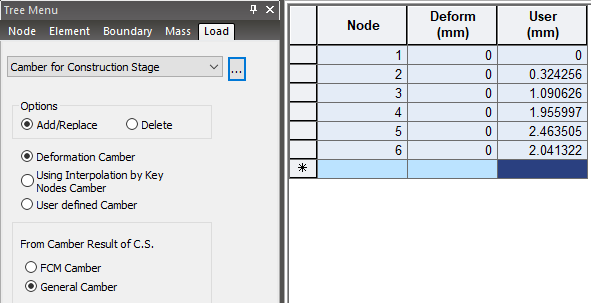

시공단계 캠버 정의는 Load > Construction stage > Camber for C.S. 에서 정의할 수 있습니다.
