[CIVIL] 프로그램에서 구조물의 무게 중심을 어디서 확인할 수 있나요?

Question

프로그램에서 구조물의 무게 중심을 어디서 확인할 수 있나요?



Answer

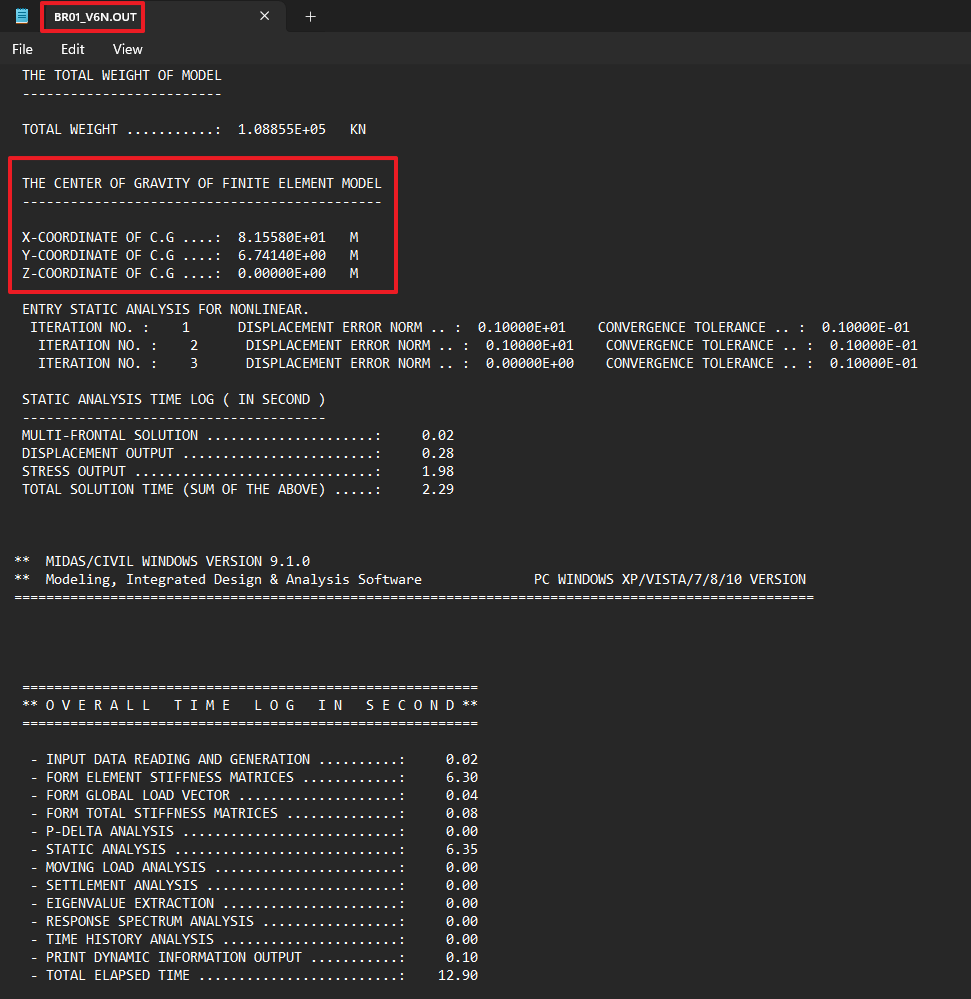

해석 수행시 해석파일이 위치한 폴더에 생성되는 ".OUT"파일에서 확인할 수 있습니다. 메모장 또는 어떠한 기본 텍스트 편집기를 통해서 .OUT파일을 열어 내용을 확인할 수 있습니다. 아래 그림과 같이 중간 부분에 "The CENTER OF GRAVITY OF FINITE ELEMENT MODEL" 항목에서 전체 좌표계 기준으로  X, Y, Z의 좌표값을 얻을 수 있습니다.
