[CAD] 해치 경계에 정점을 추가하는 방법

질문

해치 경계에 정점을 추가하는 방법



답변

해치를 작성하다 보면 객체를 수정하고 다시 작업해야 하는 경우가 있습니다.

이 경우 객체 수정 후 다시 해치를 작업하지 않고 해치가 작성된 객체에 바로 정점을 추가할 수 있습니다.



1. 해치의 경계로 설정된 객체를 선택 후 그립에 마우스를 가져다 놓습니다.

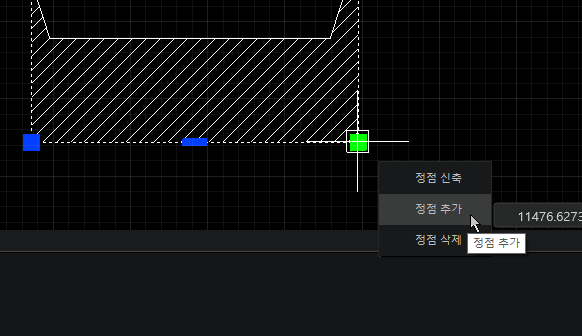

2. 정점 신축, 추가, 삭제 항목이 뜨며 알맞는 옵션을 선택합니다.

정점 신축 - 선택한 객체 점의 축을 변형시키는 것

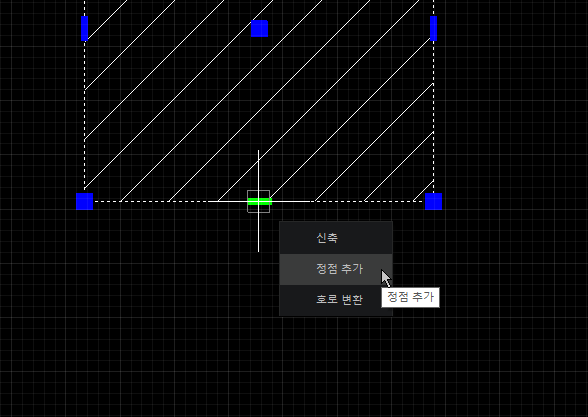

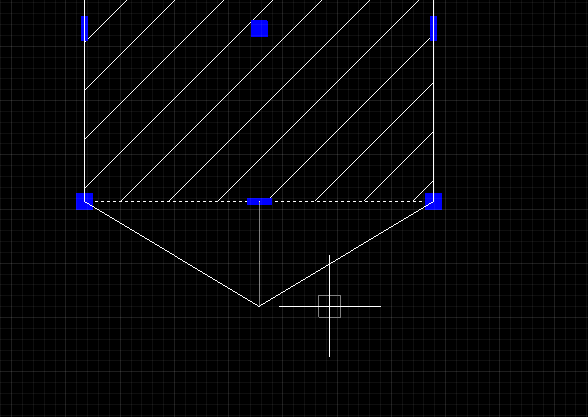

정점 추가 - 선택한 객체 점을 추가해 변형시키는 것

정점 삭제 - 선택한 객체 점을 삭제해 변형 시키는 것

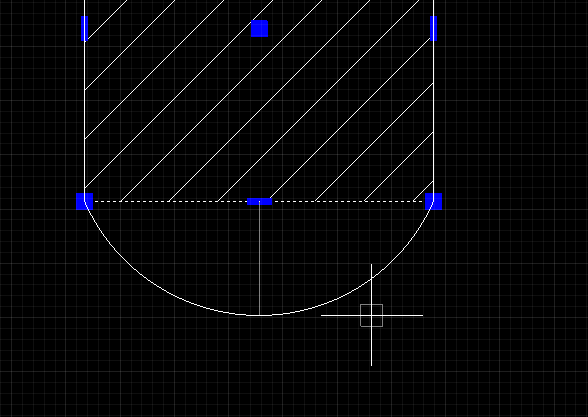

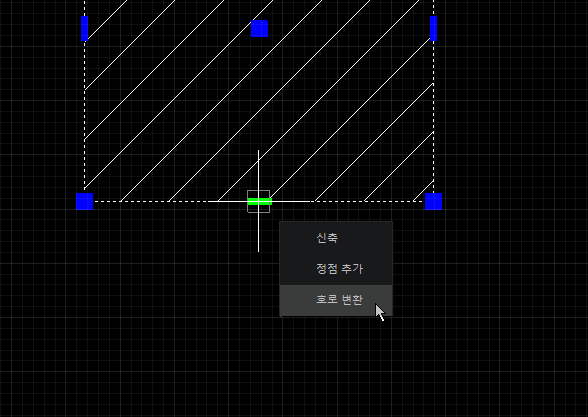

3. 그립 동작 변경 방법 중 폴리선의 경우 호로 변환을 통해 선택한 부분을 호 형태로도 수정이 가능합니다.
