질문
출력창에서 [4005] 에러가 발생합니다.
1. (WARNING [4005] : SINGULARITY IN SYSTEM MATRIX FIXED AT TRANSLATION-* OF NODE ****.)
2. (WARNING [4005] : SINGULARITY IN SYSTEM MATRIX FIXED AT PRESSURE OF NODE ****.)
답변
[4005]에러가 발생하는 이유는 크게 두 가지 경우가 있습니다.
1. (WARNING [4005] : SINGULARITY IN SYSTEM MATRIX FIXED AT TRANSLATION-* OF NODE ****.)
- 경고메시지의 끝 부분에 [NODE ****]로 표기되어있는 절점에서 구속이 부족한경우에 발생합니다.
|
▷ 사용자 분들의 모델을 검토해 보면, 다음과 같은 상황에서 주로 이런 오류가 발생합니다. - 터널해석에서 록볼트 설치시 지반과 록볼트 사이에 절점이 공유되어 있지 않은 경우(임베디드요소 제외) - 가시설해석에서 스트럿, 말뚝, 띠장과 같은 부재들이 지반 절점과 공유하고 있지 않은 경우 |
2. (WARNING [4005] : SINGULARITY IN SYSTEM MATRIX FIXED AT PRESSURE OF NODE ****.)
- 경고메시지의 끝 부분에 [NODE ****]로 표기되어있는 절점에서 자유도가 부족한경우에 발생합니다.
|
▷ 사용자 분들의 모델을 검토해 보면, 다음과 같은 상황에서 주로 이런 오류가 발생합니다. - 침투해석 단계에서 재료물성을 구조재료로 체크한 요소가 존재하는 절점에 수두조건이나 경계재조사가 설정되어있는 경우 |

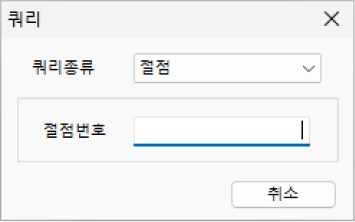

- 문제를 해결하기 위해서는 해당 경고메세지가 발생되는 절점 위치를 파악해야 합니다. 경고메시지의 끝 부분에 표기되어있는 [NODE ****]에 해당 하는 절점에서 오류가 발생하고 있다는 의미로 [도구 탭 > 절점/요소 > 쿼리]에서 해당 절점 번호를 입력하여 문제가 되는 부분을 확인하실 수 있습니다.
