질문
"임베디드 트러스[****] *단이 소속될 지반 요소가 없습니다." 라는 오류메시지가 뜨면서 해석이 수행되지 않습니다.
답변
"임베디드 트러스[****] *단이 소속될 지반 요소가 없습니다."라는 오류가 발생하는 이유는 다음과 같습니다.
1. "임베디드 트러스 [****] 의 *단이 소속될 지반 요소가 없습니다."
- 경고메시지에 표시된 [12345] 절점의 모체가 될 수 있는 상위 요소망이 존재하지 않는 경우에 발생합니다.
- 임베디드 요소는 인접요소와 절점을 공유할 필요가 없지만, 반드시 지반 요소(주변 요소) 내부에 위치해야하는 요소입니다.
|
▷ 사용자 분들의 모델을 검토해 보면, 다음과 같은 상황에서 주로 이런 오류가 발생합니다. - 터널해석에서 임베디드 요소로 설정한 록볼트 설치시 터널 내부로 튀어나와 설치되는 경우 - 터널해석에서 시공단계에 따라 앞서 설치한 록볼트가 터널 내부로 노출되는 경우 - 임베디드 요소가 지반요소 내부에 위치하더라도 위치한 지반 요소망의 크기가 너무 크면 인접절점을 찾지 못해 오류가 발생할 수 있습니다. |

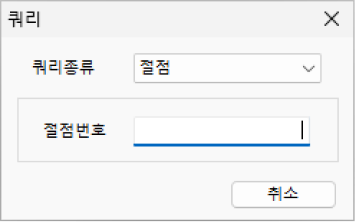

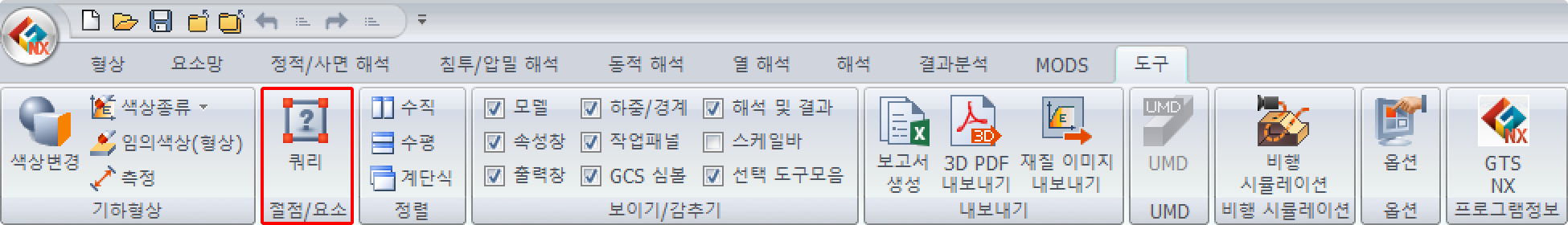

- 문제를 해결하기 위해서는 해당 경고메세지가 발생되는 절점 위치를 파악해야 합니다. 경고메시지에 표기되어있는 [****]에 해당 하는 절점에서 오류가 발생하고 있다는 의미로 [도구 탭 > 절점/요소 > 쿼리]에서 해당 절점 번호를 입력하여 문제가 되는 부분을 확인하실 수 있습니다.
