질문
1. 외장 그래픽카드를 설정하는 방법을 알고싶습니다.
2. 화면의 형상이 정상적으로 출력되지 않습니다.
3. 이미지파일이 제대로 출력되지 않습니다.
4. 3차원 모델링시 화면을 회전하거나 이동시에 화면 끊김현상이 나타납니다.
5. 말뚝이나 1D 부재를 솔리드에 임프린트 했을 때 정상적으로 보이지 않습니다.
답변
위의 질문들 중에서 대부분의 현상은 [GTS NX] 프로그램 실행 시 외장 그래픽 프로세서(GPU)로 기본설정이 안 되어있어 발생하는 문제입니다. 문제를 해결하기 위한 다음과 같은 순서로 진행하시기 바랍니다.
1. 먼저 외장 그래픽 프로세서가 내 PC에 있는지 확인합니다.
- 간단하게 [Ctrl + Shift + Esc] 키를 누르신 후 아래의 그림과 같은 성능 탭으로 가면 아래의 그림과 같은 창을 보실 수 있습니다.
|
▷ 아래의 PC의 경우 [GPU 0] 부분에 Intel의 내장 그래픽 프로세서와 [GPU 1] 부분에 NVIDIA의 RTX 3070Ti 외장 그래픽 프로세서가 장착되어 있습니다. - GPU 중에서 NVIDIA와 AMD로 시작하는 제품이 주로 외장그래픽 프로세서입니다. - 외장그래픽 프로세서가 없으면 프로그램이 실행 안되는 것은 아니나, 위에서 언급한 문제들이 발생할 수 있습니다. |
2. 외장 그래픽 프로세서가 있는 경우, 내 PC 에서 [GTS NX] 실행 시 어떤 프로세서가 동작하는지 확인합니다.

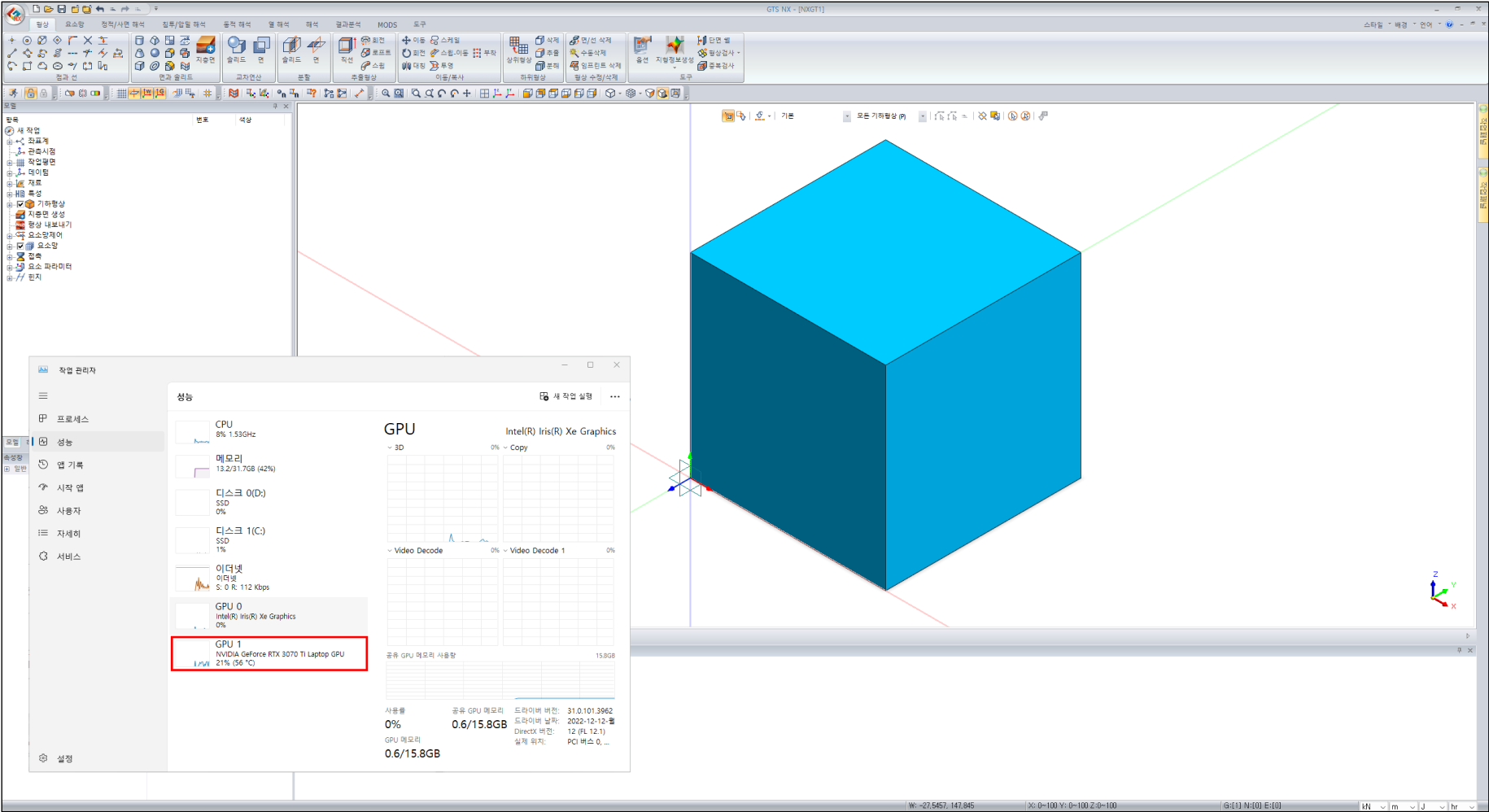

- [GTS NX] 프로그램을 실행 시킨 후 3차원 박스 모델을 하나 추가해서 화면을 회전시켜 봅니다.
|
▷ 외장 그래픽 프로세서로 설정되어있는 경우는 아래의 그림과 같이 외장 그래픽 프로세서의 사용율이 증가하는 것을 확인할 수 있습니다. 아래의 PC의 경우는 순간적으로 약 21%로 사용율이 증가했습니다. - 외장 그래픽프로세서로 설정되어있지 않은 경우는 내장 그래픽프로세서의 사용율이 증가하는 것을 확인하실 수 있습니다. |
3. 외장 그래픽 프로세서가 기본설정으로 안되어 있는경우 다음과 같은 방법으로 설정합니다.
- 사용자분의 그래픽 카드 제조사에 따라 아래의 방법으로 설정 후 컴퓨터를 재시작 해 주시기바랍니다.
|

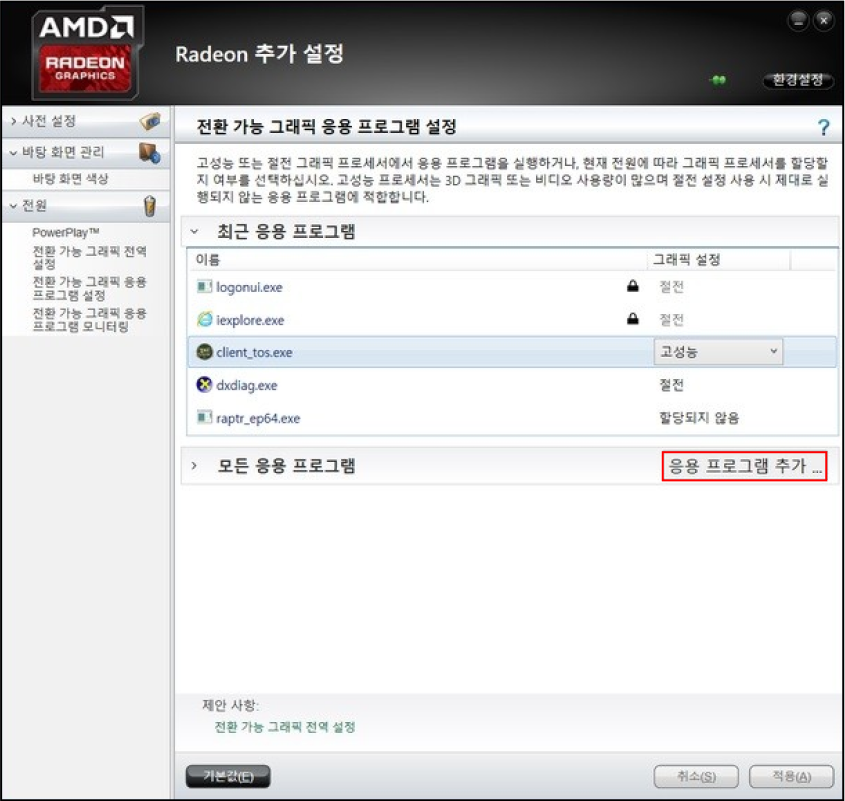

▷AMD (ATI) 그래픽 프로세서를 사용하는 경우: 1. 바탕 화면을 오른쪽 클릭하고 [Radeon (Catalyst) Control Center] 메뉴를 선택합니다. 2. [환경설정 → 전환 가능 그래픽 응용 프로그램 설정] 메뉴로 이동합니다. 3. 사용하시는 GTSNX 프로그램을 직접 추가하여 응용 프로그램에 연결된 그래픽 프로세서를 '고성능'으로 변경합니다. 3-1. 프로그램 찾기 시, C드라이브 내 GTSNX설치폴더에서 'NXGTmain.exe'을 추가하시면 됩니다. 4. [적용]을 클릭합니다. |
|

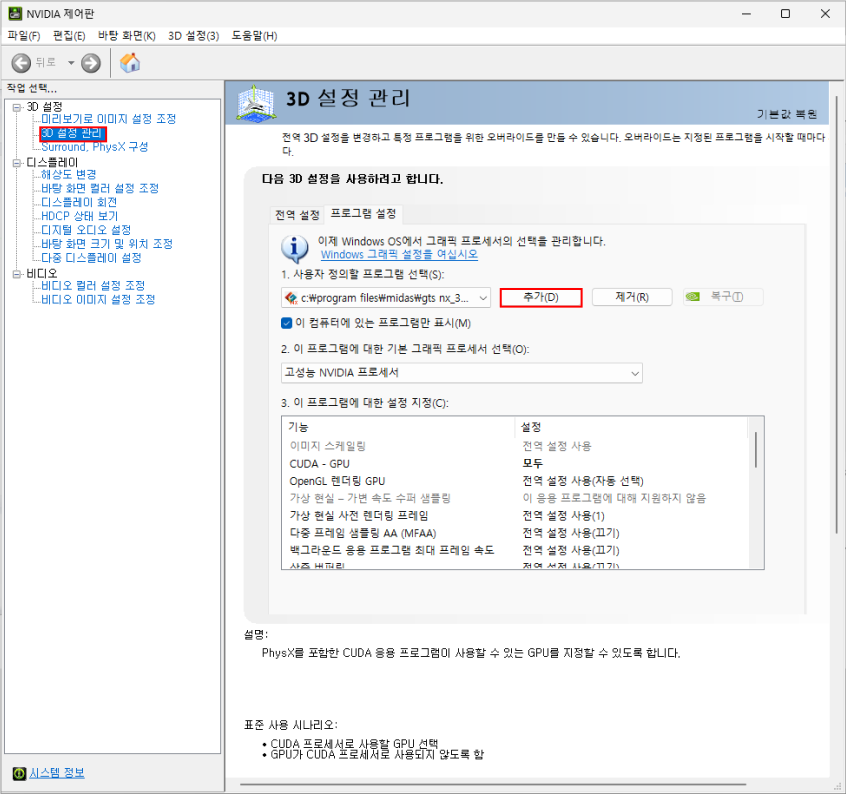

▷NVIDIA 그래픽 프로세서를 사용하는 경우: 1. 바탕 화면을 오른쪽 클릭하고 [NVIDIA Control Center] 메뉴를 선택합니다. 2. [3D 설정 관리 -> 프로그램 설정] 메뉴로 이동합니다. 3. 사용하시는 GTSNX 프로그램을 직접 추가하여 '고성능 NVIDIA GPU'를 기본 어댑터로 선택합니다. 3-1. 프로그램 찾기 시, C드라이브 내 GTSNX설치폴더에서 'NXGTmain.exe'을 추가하시면 됩니다. 4. [적용]을 클릭합니다. |
