질문
글씨 깨짐 현상이 나타납니다
답변

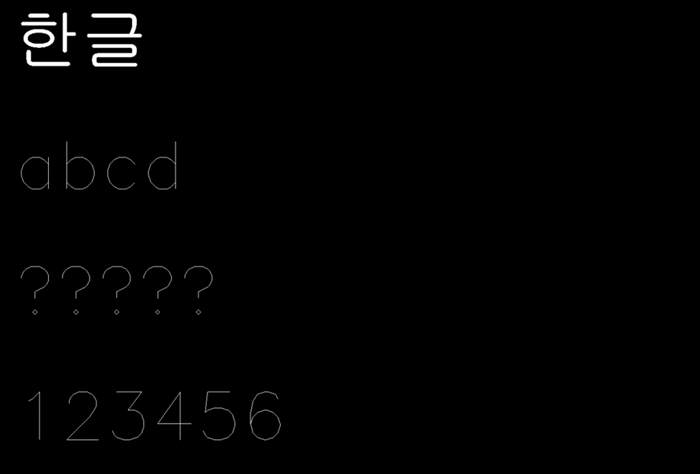

파일을 받아 도면을 열었을 때 '???'의 형태로 깨져서 나오는 경우가 있습니다.
이에 대한 원인은 대게 아래의 두 가지 원인으로 분류됩니다.
1) 해당 폰트(글씨)의 확장자가 .otf 일 경우
캐드에서는 .otf의 확장자의 폰트 파일을 지원하지 않고 있습니다.
그래서 사용하고 있는 폰트 파일의 확장자가 .otf일 경우에는 캐드 자체에서 인식하지 못하기 때문에 '???'의 형태로 표시되어 나오고 있습니다.
이럴 경우에는 .otf 확장자의 폰트 대신 .ttf 혹은 .shx 확장자의 폰트 파일로 변경하여 사용하면 됩니다.
2) 폰트가 없을 경우
- 기본 폰트가 아닌 경우
- 정상적인 폰트 파일이 아닐 경우
- 캐드(CAD)에 호환이 되지 않는 폰트 파일인 경우
위의 세 가지 경우에는 폰트 리스트에 정상적으로 나오지만, 실제로 캐드상에서는 적용이 되지 않습니다.

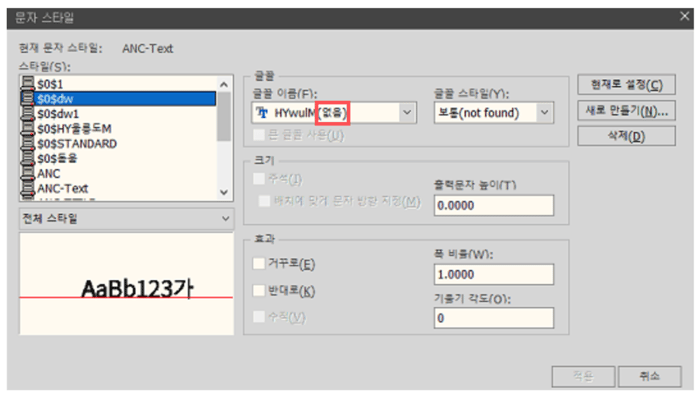

단축 명령어창에 단축 명령어 'STYLE'를 입력하신 후, 글꼴 이름 부분을 확인하면 '(없음)' 으로 나타납니다

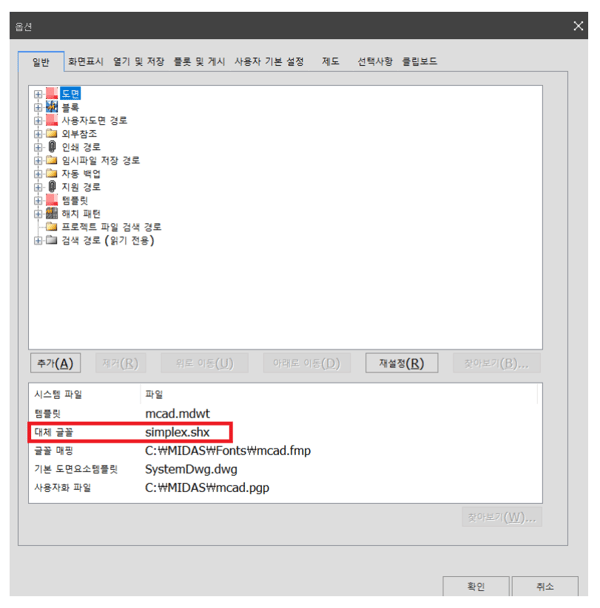

마이다스캐드에는 '대체 글꼴'이라는 옵션이 있어 폰트가 없을 때에는 'simplex.shx' 로 자동으로 바꿔줍니다.
하지만 'simplex.shx'는 한글지원을 하지 않아, 한글을 ??? 로 처리해 나타난 현상 입니다.
해결방법은 simplex.shx 대체 글꼴을 다른 폰트로 수정 하는 방법 입니다.
C:\MIDAS\fonts 폴더내의 mcad.fmp 파일에서 아래와 같이 simplex.shx: 뒤의 글꼴을
한글이 지원되는 폰트(원하는글꼴.ttf)로 변경해주시면 됩니다.

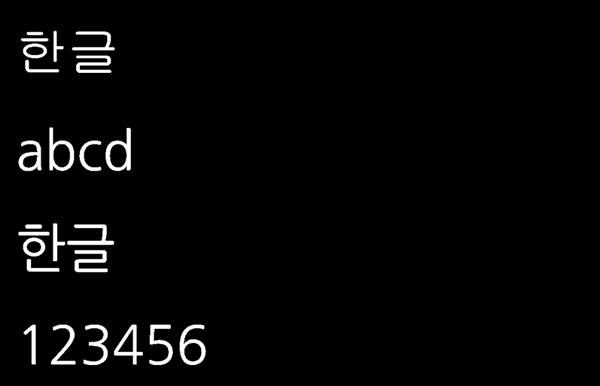

프로그램을 재실행 하였을 때 폰트가 바뀌어 나오는 것을 확인 하실 수 있습니다.
