질문
객체 분할,등분 할때 블록으로 표기하는 방법
답변
1) 객체를 일정한 간격으로 분할하기(DIVIDE)
명령어 DIV(DIVIDE)를 이용하여 점 객체를 생성하게 됩니다.
분할하고 싶은 객체를 선택 ▶ DIVIDE 명령어를 입력 ▶ 등분 개수 입력

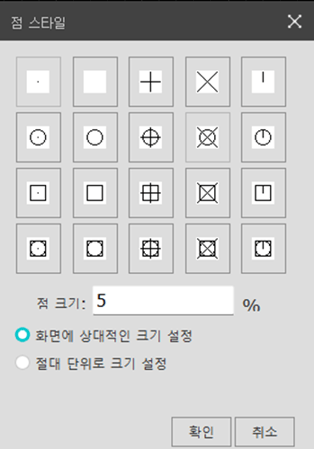

객체를 클릭해도 분할 된 점이 보이지 않는다면 명령어 DDPTYPE을 이용해 점 객체의 스타일을 설정해주어야 합니다.
2) 분할된 점에 한꺼번에 블록 삽입하기
먼저 분할할 때 사용할 객체를 명령어 BLOCK으로 정의를 해주어야 합니다.
DIVIDE 명령어를 입력 ▶ 객체 선택 ▶ ‘DIVIDE 세그먼트의 개수 또는 블록(B)' 에서 (B) 선택 ▶ BLOCK 의 이름 입력 ▶ 등분 개수 입력
3) 객체를 길이로 등분하는 방법
위의 DIVIDE 명령어가 객체를 몇 개의 점으로 분할 하는 방법이라면,
MEASURE 명령어는 객체를 일정한 간격으로 분할 하는 방법 입니다.
객체 선택 ▶ MEASURE 명령어를 입력 ▶ ‘세그먼트의 길이 지정 또는 [블록(B)]’ 에서 (B) 선택 ▶ 블록 이름 입력 ▶ 세그먼트 길이 지정
