[GTS NX] 요소망 모양이 이상합니다. 정상적으로 요소망이 생성된게 맞나요 ?

질문

1. 요소망을 생성했는데 모양이 이상합니다. 정상적으로 요소망이 생성된게 맞나요?

2. 3D 캐드 기하형상 불러오기를 하여 요소망 생성 시, 요소망이 정상적으로 생성되지 않습니다.



답변

GTS NX 에서는 캐드기하형상 불러오기 기능을 활용하여 Parasolid 확장자의 3D CAD 기하형상을 불러올 수 있습니다. 이 때 분할되어있는 솔리드 형상을 불러오는 경우 기하형상간에 공유면이 정상적으로 생성되지 않아 다음 그림과 같이 균질하지 않은 요소망이 생성될 수 있습니다. 이는 하위요소를 추출하는 과정에서 오류가 발생할 수 있으니 공유면을 재 생성하여 오류를 해결할 수 있습니다.



1. 요소망 생성 후 균질하지 않은 요소망은 기하형상의 문제이거나 공유면이 정상적으로 생성되지 않을 수 있습니다.

 - 동일한 방법으로 요소망을 생성하더라도 좌측의 그림처럼 균질하게 요소망이 생성된 반면에 우측의 터널의 경우 굴착면 사이마다 요소망이 뭉친 형태, 요소망 사이에 틈이 있고 균질하지 않은 형태를 나타내고 있습니다.

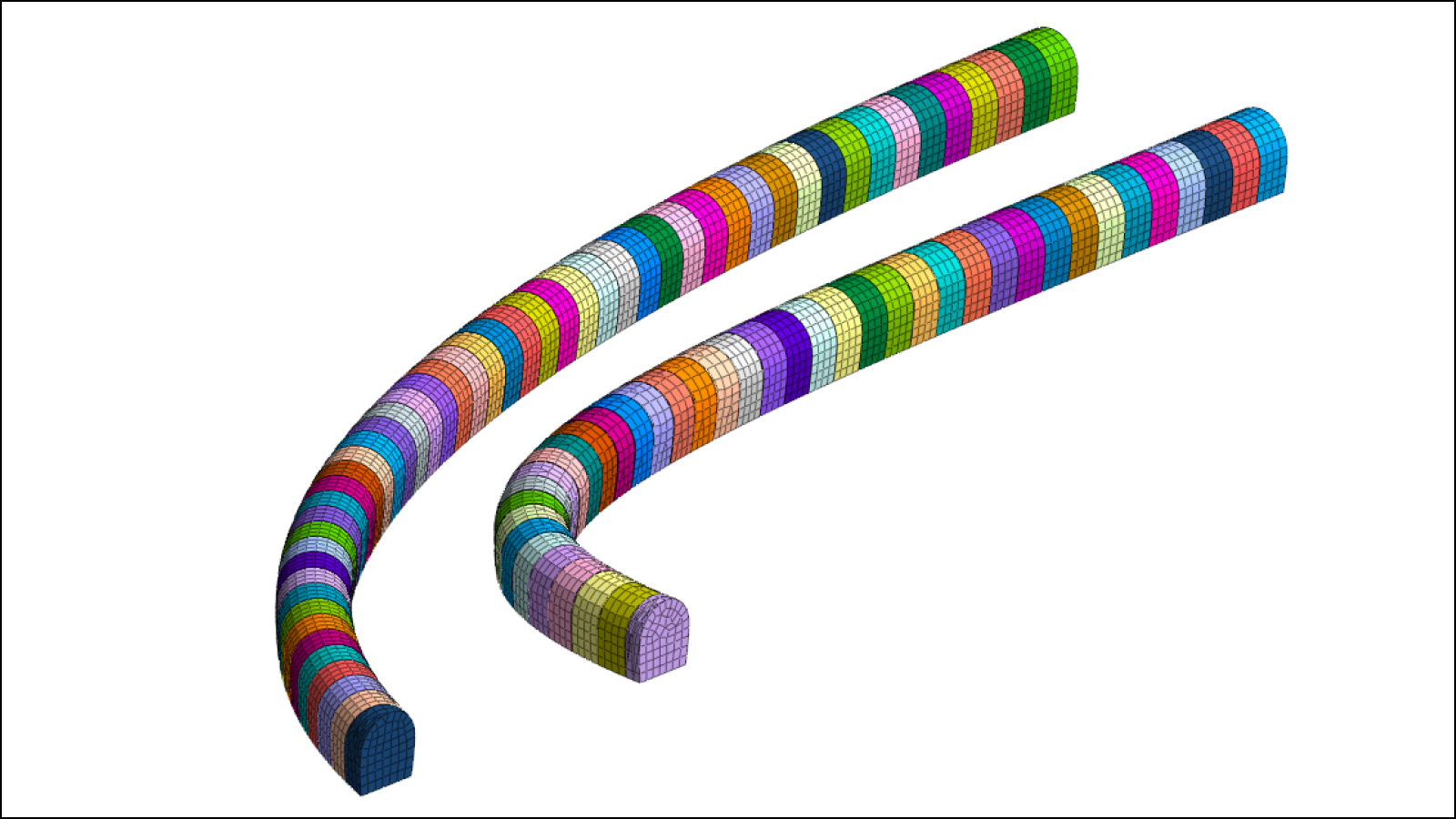

<균질한 요소망의 터널>

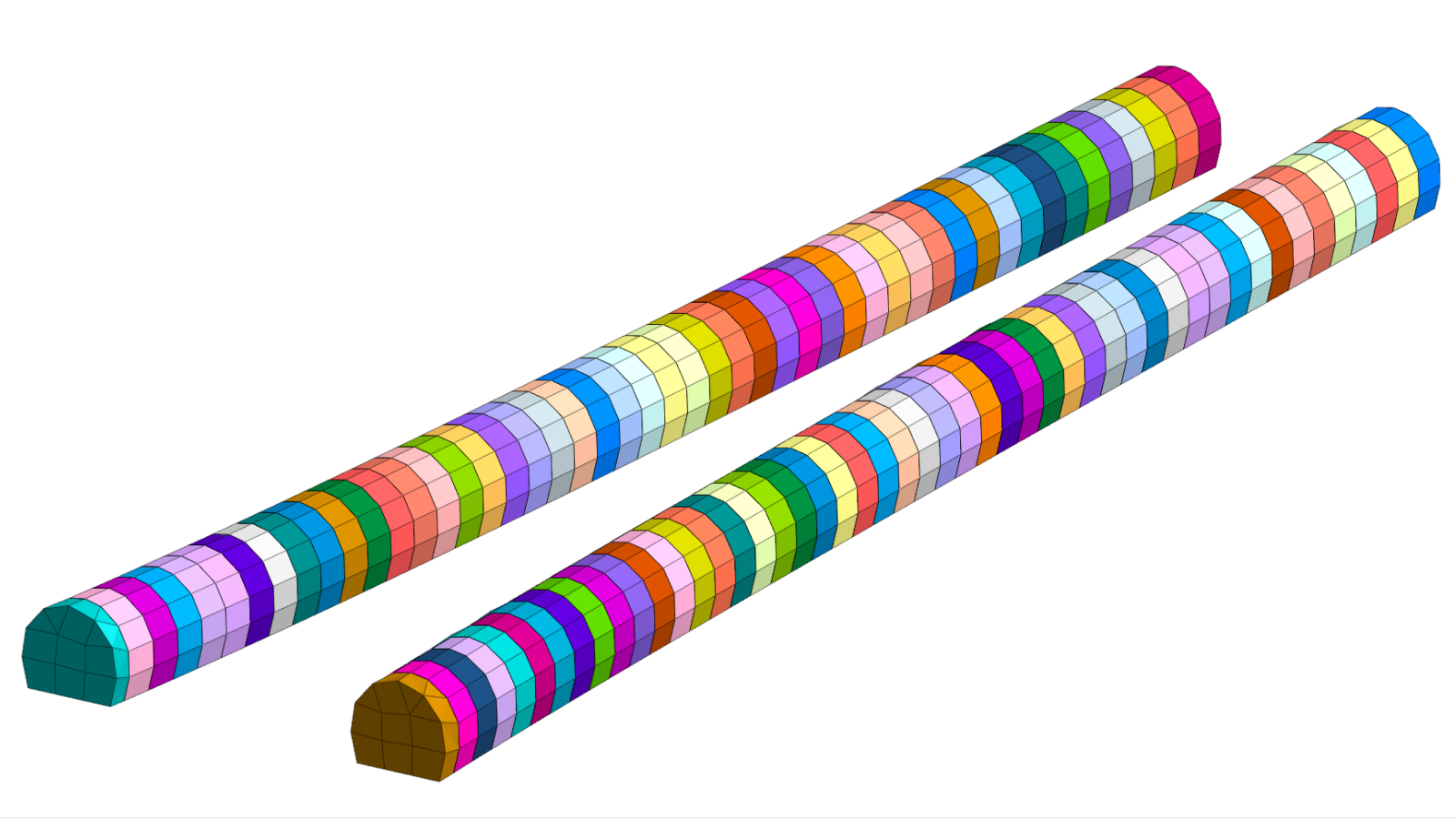

<비 균질한 요소망의 터널>



2. 이런 경우 기존에 생성한 요소망을 삭제 후 공유면을 재설정하여 요소망을 생성함으로써 해결할 수 있습니다.

 - 절단되어있는 기하형상을 불러올 때 공유면이 정상적으로 생성이 되지않아 불균질한 요소망이 생성될 수 있습니다. 공유면을 정상적으로 재 형성 후 요소망을 다시 생성하면 우측 그림처럼 정상적으로 요소망이 생성되는 것을 볼 수 있습니다. 공유면을 설정하는 방법은 [GTSNX] 공유면은 어떻게 생성하나요 ?을 참고하시기 바랍니다.

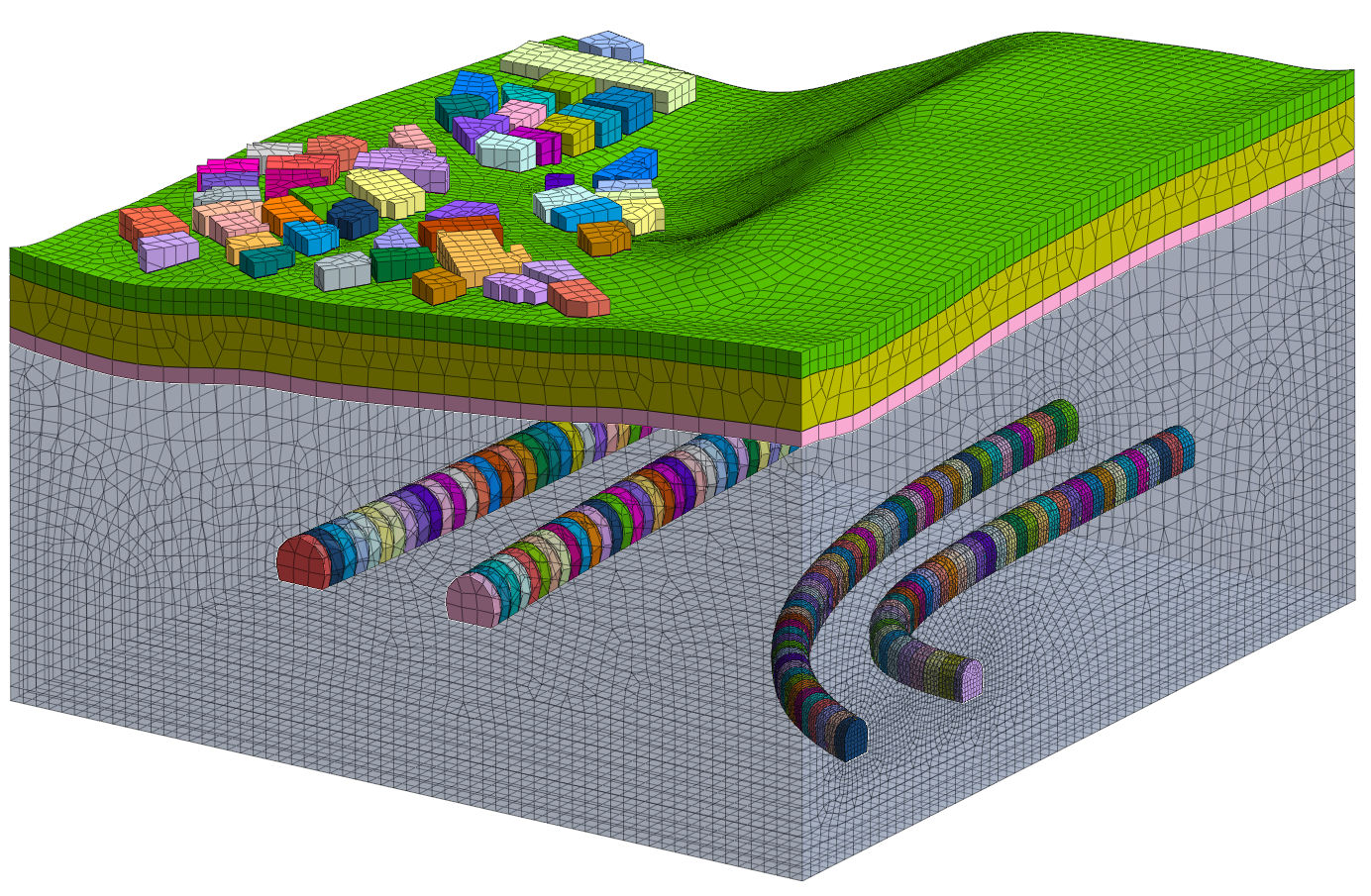

<터널 요소망 삭제시 인접지반 요소망도 삭제>

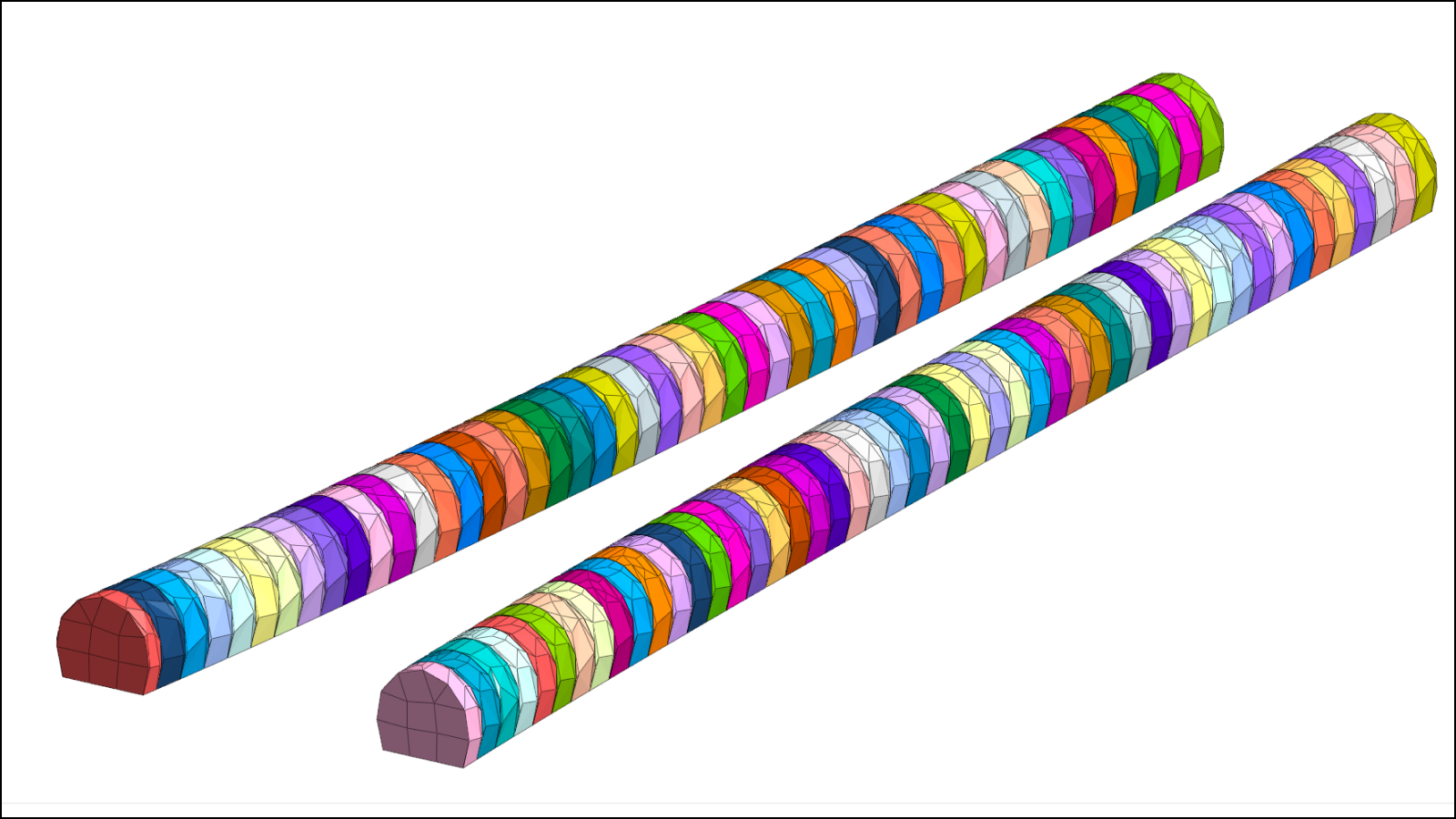

<자동연결 후 요소망 재생성한 터널>



 - 요소망을 생성할 때 인접면의 요소망 크기를 고려하기 때문에 터널 요소망 뿐만아니라 인접한 지반 요소망도 함께 삭제 후 다시 생성해야 합니다. 이와같은 방법을 수행하더라도 해결되지 않는다면 불러온 기하형상에 문제가 있을 수 있으니 확인하시기 바랍니다.
