질문
외부참조 도면이 아닌 XREF 경로 문자만 나타납니다
답변
파일에 저장되어있는 외부참조 경로와 외부참조 파일의 위치가 상이하여 나타나는 현상입니다.

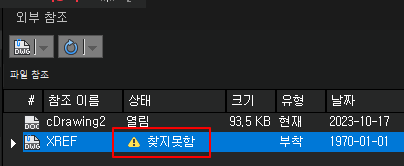

이럴경우 외부참조 상태창에 '찾지못함' 이라고 나타납니다.

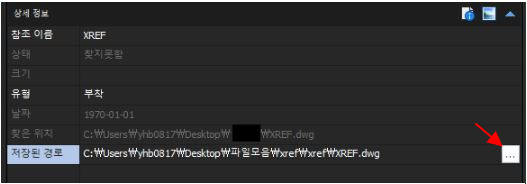

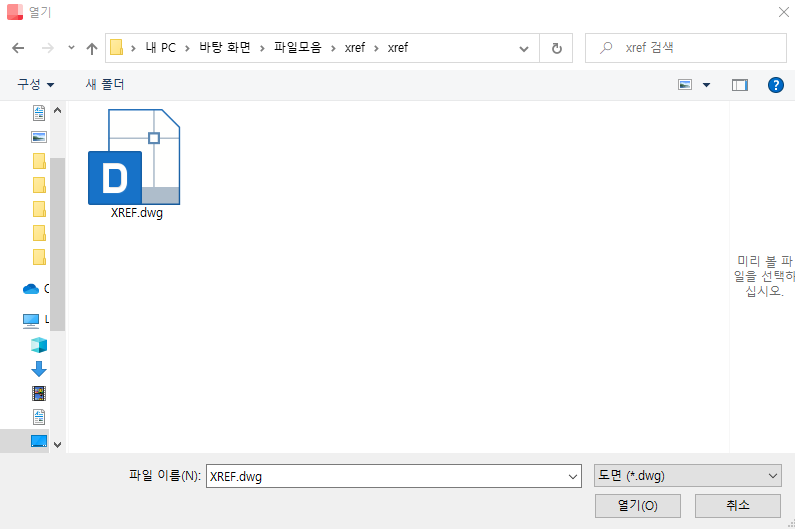

해결방법은 외부참조창 하단의 저장된 경로 을 클릭하여 외부참조 파일 위치로 파일경로를 수정하면 됩니다.

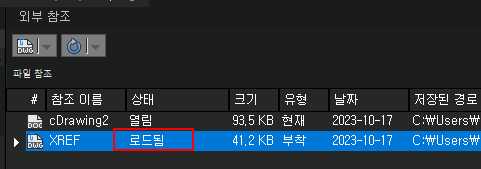

이때 외부참조 파일경로가 수정되며 외부참조의 상태는 '로드됨' 으로 변경 됩니다.

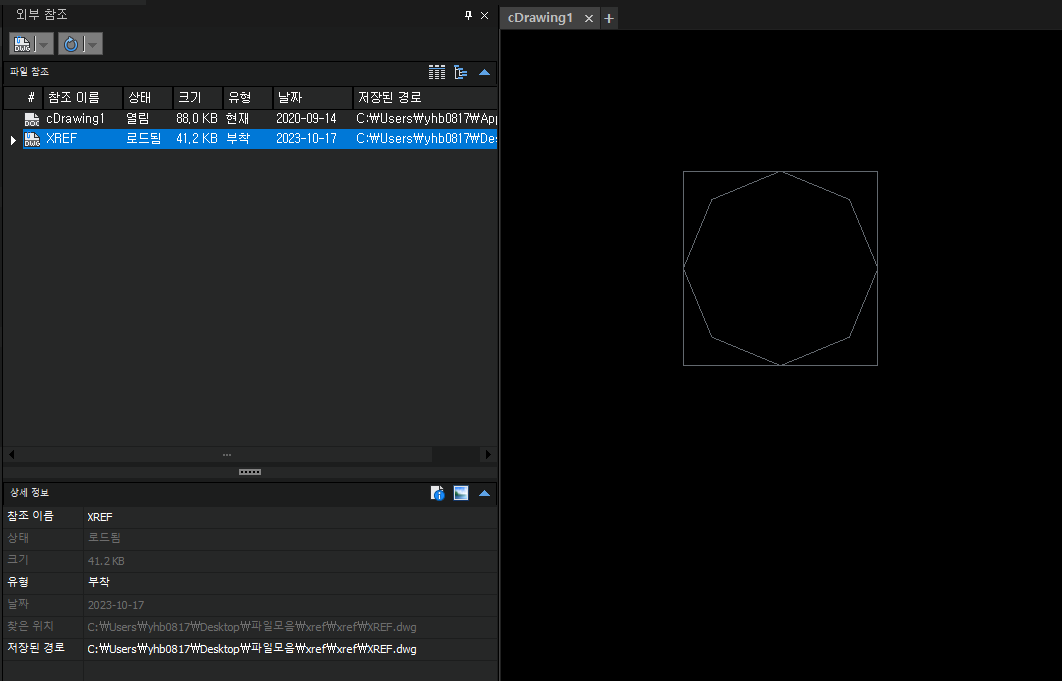

경로가 적혀 있는 문자는 사라지고 정상적으로 외부참조 파일이 로드됩니다.

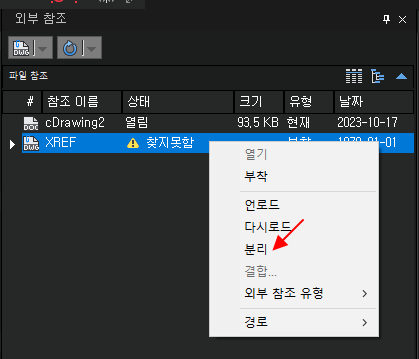

* 외부참조 로드가 아닌 XREF 자체를 지우고 싶은 경우, 외부참조 창에서 분리를 하시면 경로 문자와 함께 지워집니다.
