Steel Design 생성 편집

Serviceability Parameters

기능

  • 철근콘크리트부재의 사용한계상태 검토를 위한 변수들을 입력합니다.

NOTE.png Eurocode3-2:05 기준 적용시 활성화 됩니다.



호출

메인 메뉴에서 [Design] 탭 > [Type : Steel Design] > [Design Input Data] 그룹 > [Design Parameters] > [Serviceability Parameters]





입력

다음과 같은 대화상자를 통하여 입력합니다.

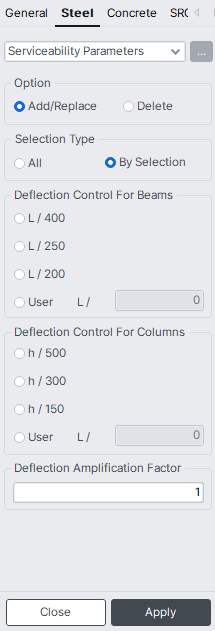

Serviceability Parameters 대화상자


Option

값을 입력/수정하거나 삭제하는 기능을 선택합니다.

Add/Replace : 최초 입력된 값은 추가하고, 입력된 값이 있는 경우에는 수정(Update)합니다.

Delete : 입력되어 있는 값을 삭제합니다.


Selection Type

값을 부재에 입력하기 위한 방법을 선택합니다.

All : 모든 요소를 선택

By Selection : 요소를 직접 선택


Deflection Control for Beam

보 부재에 대한 처짐제한을 선택합니다.


Deflection Control for Column

기둥 부재에 대한 처짐제한을 선택합니다.(h0=건물전체 높이, h=층고)


Deflection Amplification Factor

처짐증폭계수를 입력합니다.

  : 입력한 값이나 선택사항을 적용하고 대화상자를 닫습니다.
 : 입력한 값이나 선택사항을 적용하지 않고 대화상자를 닫습니다.
