Shear Coefficient (Cv)

기능

  • H형강, C형강 부재의 강중방향(z-Direction) 전단력(Shear Force)에 대한 허용전단응력 또는 설계전단강도의 계산 시 필요한 전단계수(임계웨브응력비, Cv)값을 입력하는데 사용합니다.



호출

메인 메뉴에서 [Design] 탭 > [Type : Steel Design] > [Design Input Data] 그룹 > [Design Parameters] > [Shear Coefficient (Cv)]



입력

모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

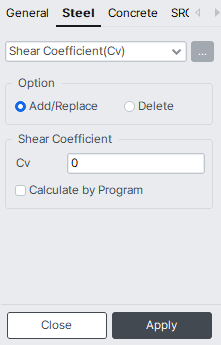

Shear Coefficient (Cv) 대화상자


Option

값을 입력/수정하거나 삭제하는 기능을 선택합니다.

Add/Replace : 최초 입력된 값을 추가하고 입력된 값이 있는 경우 수정(Update)합니다.

Delete : 입력되어 있는 값을 삭제합니다.

삭제하는 경우에는 값을 입력하지 않아도 됩니다.

Shear Coefficient : 전단계수를 입력합니다.

Cv : 전단계수

Calculate by Program : 이 항목이 선택된 경우는 프로그램 내부에서 자동화 계산한 값을 적용합니다.

NOTE.png 동일한 부재에 전단계수(Cv)값이 중복 입력된 경우는 해당 부재에 대하여 최종 입력된 값을 적용(Update)한다.

NOTE.png 입력된 전단계수는 요소번호순으로 정리된 데이터 테이블로 확인할 수 있으며 데이터 테이블에서도 수정/추가 및 삭제가 가능하다.

: 입력한 값을 선택됀 부재에 적용합니다.

: 입력 Dialog Bar를 닫습니다.
