Steel Design 생성 편집

Specify Allowable Stress

기능

  • 철골부재의 강도검증 시 적용설계기준에 따라 계산되는 허용응력값을 적용하지 않고 사용자가 임의로 정한 허용응력값을 적용하고자 하는 경우 허용응력계수를 입력하는데 사용합니다. 여기서 입력하는 계수값은 해당 철골부재 재질의 항복강도(Fy)에 대한 비율입니다.



호출

메인 메뉴에서 [Design] 탭 > [Type : Steel Design] > [Design Input Data] 그룹 > [Design Parameters] > [Specify Allowable Stress]



입력

모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

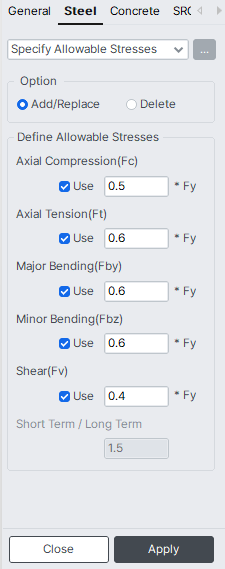

Specify Allowable Stress 대화상자


Option

값을 입력/수정하거나 삭제하는 기능을 선택합니다.

Add/Replace : 최초 입력된 값을 추가하고 입력된 값이 있는 경우 수정(Update)합니다.

Delete : 입력되어 있는 값을 삭제합니다.

삭제하는 경우에는 값을 입력하지 않아도 됩니다.



Define Allowable Stresses : 허용응력계수를 입력합니다.

NOTE.png 설계기준이 KSCE-ASD96, AASHTO-ASD96, AISC-ASD89, JTJ025-86, IS:800-1984, TWN-BRG-ASD90인 경우에만 적용할 수 있으며, 철골-철근콘크리트 합성기둥부재 강도검증시에는 적용되지 않는다.



Axial Compression(Fa) : 부재축방향 압축응력에 대한 허용압축응력계수



NOTE.png Fa값은 부재축방향의 압축응력에 대한 허용압축응력값이다.



Axial Tension(Ft) : 부재축방향 인장응력에 대한 허용인장응력계수



NOTE.png Ft 값은 부재축방향의 인장응력에 대한 허용인장응력값이다.



Major Bending(Fby) : 부재강축의 횜응력에 대한 허용휨응력계수



Minor Bending(Fbz) : 부재약축의 휨응력에 대한 허용휨응력계수



NOTE.png Fby, Fbz 값은 각각 부재강축, 부재약축의 휨응력에 대한 허용휨응력값으로, 휨모멘트의 부호와 상관없이 인장 및 압축측의 휨응력 모두에 대하여 동일한 값을 적용한다.



Shear(Fv) : 전단응력에 대한 허용전단응력계수



NOTE.png Fv 값은 강축 및 약축방향별로 발생한 전단응력에 대한 허용전단응력값으로 강축, 약축방향과 상관없이 동일한 값을 적용한다.



Use

Check on된 경우 사용자가 응력 성분별로 허용응력도를 직접 입력할 수 있습니다. Check off된 경우 허용응력입력 창이 비활성화되며, 허용응력입력창에 어떤 값이 입력되어 있더라도 각 기준에서 정하고 있는 값으로 설정됩니다.(Default = Check on)

Short Term/Long Term

KSSC-ASD03기준에서만 활성화되며, 입력된 장기허용응력도에 대한 단기허용응력도의 비율을 입력합니다.

(Default = 1.5)



NOTE.png 동일한 부재에 허용응력계수값이 중복 입력된 경우는 해당 부재에 대하여 최종 입력된 값을 적용(Update)힌다.

NOTE.png 입력된 허용응력계수는 부재번호 순으로 정리된 데이터 테이블로 확인할 수 있으며, 데이터 테이블에서도 수정/추가 및 삭제가 가능하다.

메인 메뉴에서 [Design] 탭 > [Type : Steel Design] > [Table] 그룹 > [Parameter Tables] > [Specify Allowable Stress]



: 입력한 값을 선택됀 부재에 적용합니다.

: 입력 Dialog Bar를 닫습니다.
