Longitudinal Stiffener of Box Section

기능

  • 상자형(Box)단면의 종/횡방향 보강재(Longitudinal Stiffener)의 크기와 배치간격 등을 입력하는데 사용합니다.



NOTE.png 설계기준이 "대한토목학회의 도로교시방서-강교 허용응력설계법(KSCE-ASD96)"와 "도로교설계기준 2005(KSCE-ASD05)"인 경우에만 적용할 수 있다.



호출

메인 메뉴에서 [Design] 탭 > [Type : Steel Design] > [Design Input Data] 그룹 > [Design Parameters] > [Longitudinal Stiffener of Box Section]



입력

모델링 영역에서 부재를 먼저 선택하고 다음의 내용을 입력합니다.

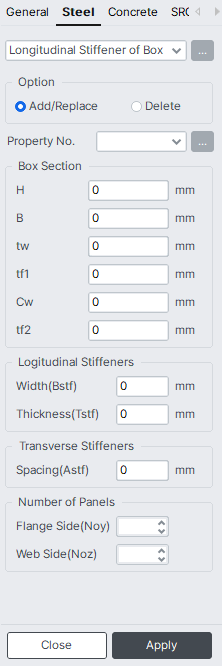

Longitudinal Stiffener of Box Section 대화상자


Option

값을 입력/수정하거나 삭제하는 기능을 선택합니다.

Add/Replace : 최초 입력된 값은 추가하고, 입력된 값이 있는 경우에는 수정(Update)합니다.

Delete : 입력되어 있는 값을 삭제합니다.

삭제하는 경우에는 값을 입력하지 않아도 됩니다.

NOTE.png 동일한 부재에 종/횡방향 보강재 데이터가 중복 입력된 경우는 해당부재에 대하여 최종 입력된 값을 적용(Update)한다.

입력된 종/횡방향 보강재 데이터는 단면성질번호 순으로 정리된 데이터 테이블로 확인할 수 있으며, 데이터 테이블에서도 수정/추가 및 삭제가 가능하다. 데이터 테이블의 호출 방법은 다음과 같다.


Property No.

강도검증을 수행하고자 하는 상자형부재의 단면성질번호

 : 부재의 단면형태 및 치수를 수정하고자 할 경우 사용합니다.


Box Section

상자형부재의 단면데이터를 나타냅니다.

H : 철골단면의 높이치수

B : 철골단면의 폭치수

tw : 철골단면의 웨브두께치수

tf1 : 철골단면의 첫번째 플랜지 치수

Cw : 철골단면이 각형강관일 경우 단면을 구성하는 웨브의 중심간 간격(B-tw)

tf2 : 철골단면의 두번째 플랜지 치수


Longitudinal Stiffener

종방향보강재에 대한 데이터를 입력합니다.

Width(Bstf) : 종방향보강재의 폭

Thickness(Tstf) : 종방향보강재의 두께


Transverse Stiffeners

횡방향보강재에 대한 데이터를 입력합니다.

Spacing(Astf) : 횡방향보강재의 배치간격


Number of Panels

종방향보강재에 의하여 구분되는 패널의 개수를 입력합니다.

Flange Side(Noy) : 종방향 보강재에 의해 플랜지가 몇개의 부분으로 나누어지는가를 입력합니다.

Web Side(Noz) : 종방향 보강재에 의해 웨브가 몇개의 부분으로 나누어지는가를 입력합니다.


: 입력한 값을 선택된 부재에 대하여 적용합니다.

: 입력 Dialog Bar를 닫습니다.
