Steel Design Table 생성 편집

Specify Allowable Stress

기능

  • 철골부재의 허용응력계수 검토를 위한 변수들을 요소번호순으로 정리하여 테이블(Table)에 표시합니다.
  • 테이블에서는 입력한 데이터를 조회하면서 수정/삭제하거나 새로운 데이터를 추가 입력할 수 있습니다.



호출

메인 메뉴에서 [Design] 탭 > [Type : Steel Design] > [Table] 그룹 > [Parameter Tables] > [Specify Allowable Stress]



입력

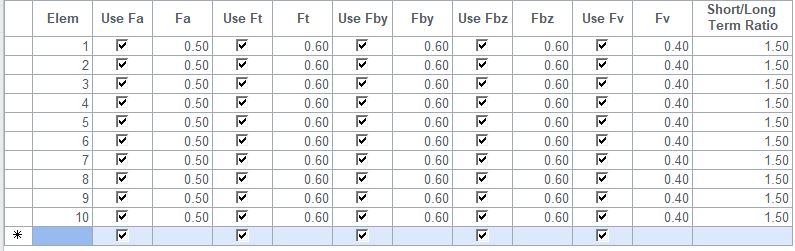

Specify Allowable Stress Table


Elem : 요소번호

Use Fa : 허용압축응력계수 자동계산 적용여부

Fa : 부재축방향 압축응력에 대한 허용압축응력계수값



Use Fa : 허용인장응력계수 자동계산 적용여부

Ft: 부재축방향 인장응력에 대한 허용인장응력계수값



Use Fa : 허용휨응력계수 자동계산 적용여부

Fby : 부재강축의 휨응력에 대한 허용휨응력계수값



Use Fa : 허용휨응력계수 자동계산 적용여부

Fbz : 부재약축의 휨응력에 대한 허용휨응력계수값



Use Fa : 허용전단응력계수 자동계산 적용여부

Fv : 전단응력에 대한 허용전단응력계수값



Short/Long Term Ratio : 장기허용응력도에 대한 단기허용응력도의 비율값
