질문

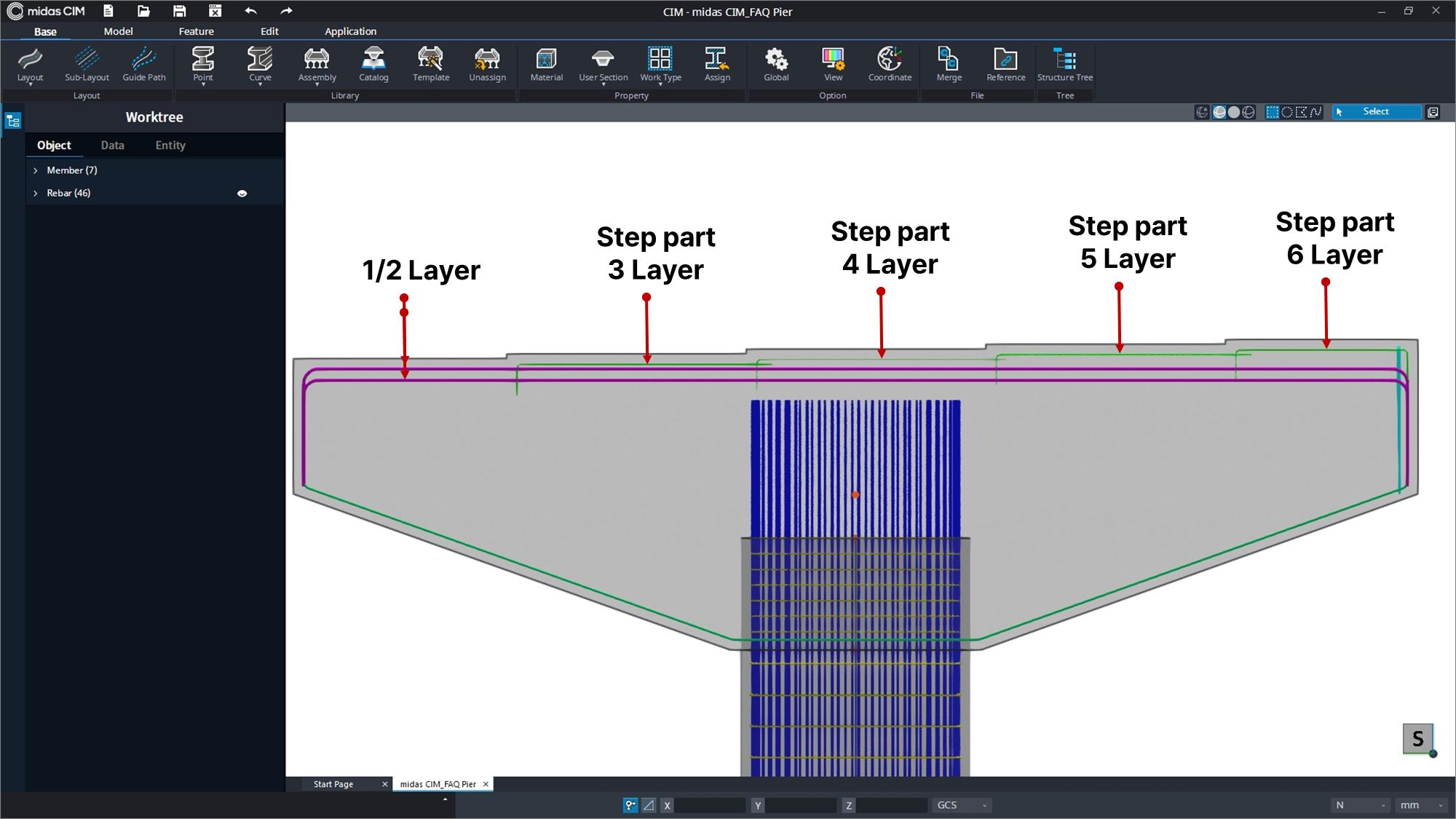

그림과 같이 교각의 코핑부에 횡방향 철근 배근이 되어 있고, 코핑 단차 구간에서의 전단 철근의 배열방법이 궁금합니다.
답변

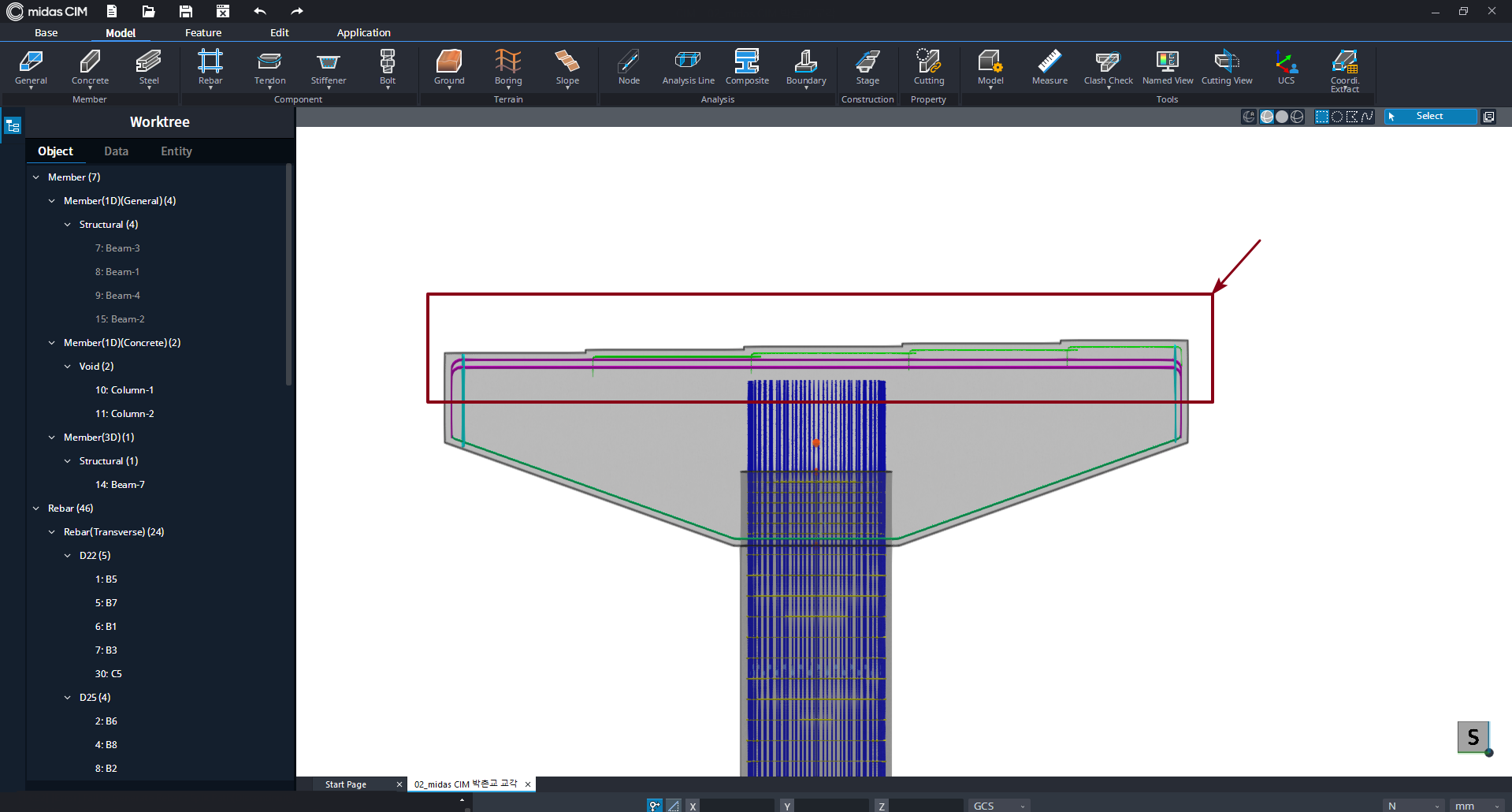

CIM에서의 철근 모델링은 [콘크리트 Member]의 형상 정보 객체에 종속이 되어 철근 배근이 됩니다.
질문 내용의 철근 모델링 전제 조건으로서

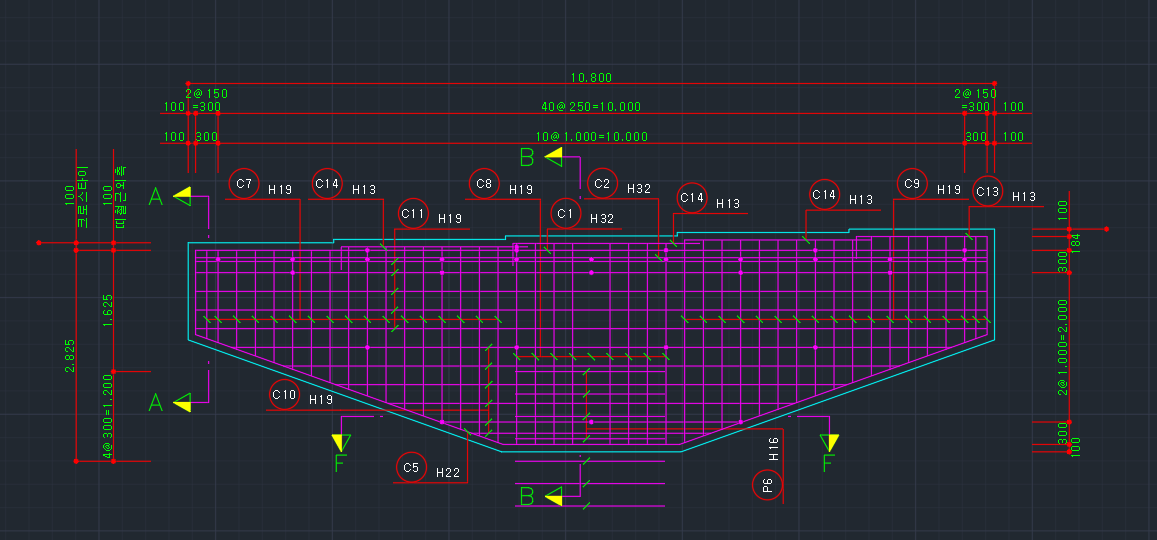

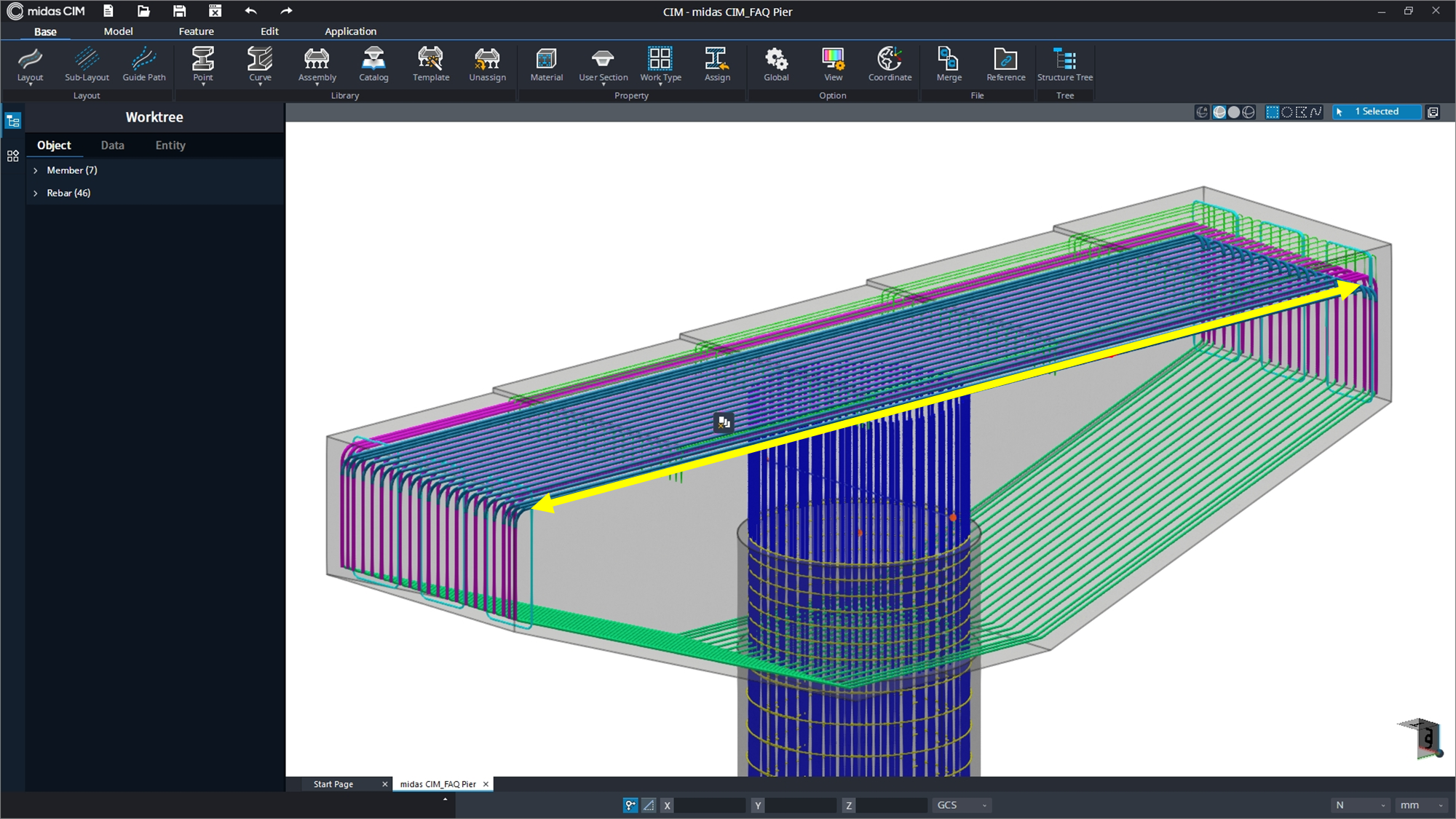

실무에서는 아래의 그림처럼 코핑의 단차부 구간에 맞추어 횡방향 철근 배근이 그려지게 됩니다.
전단철근 모델링 후에 배열을 하기 위한 가장 중요한 부분으로서 전단 철근이 배열될 경로.
즉, 전단 철근이 배열되기 위한 경로까지 주철근이 있어야 한다는 것입니다.

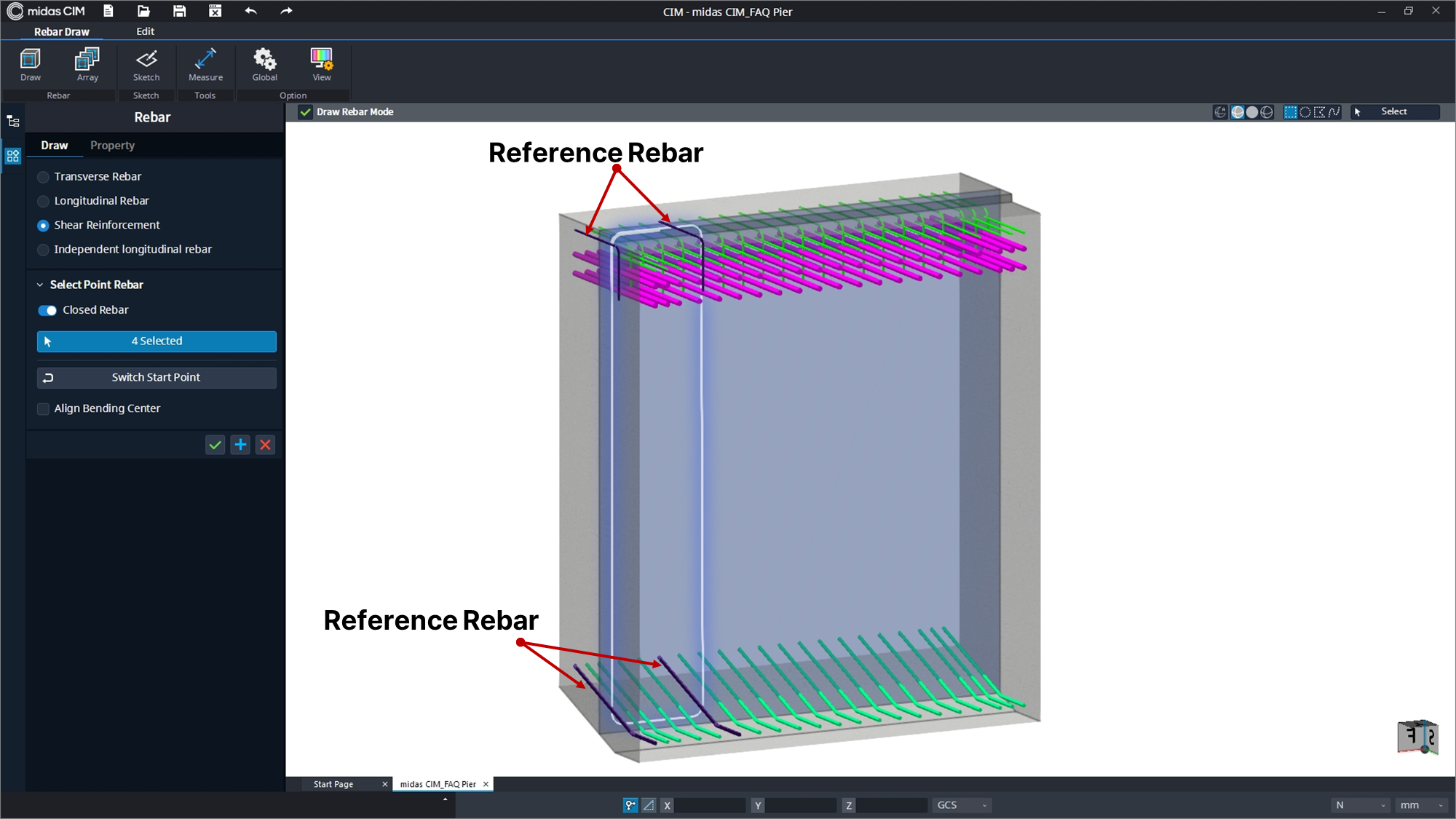

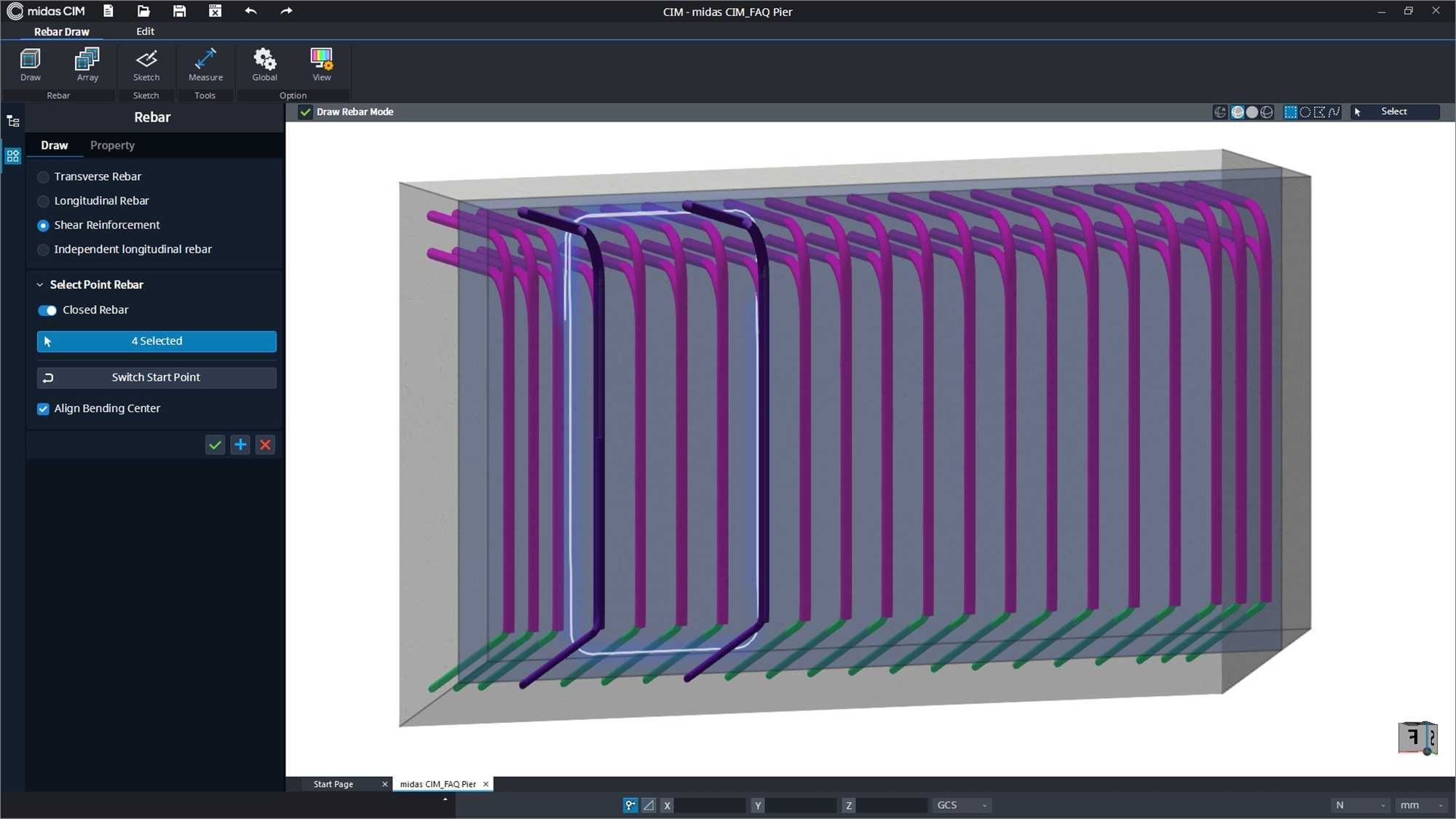

전단 철근 생성시 선택한 철근의 정보를 따라서 배열이 완료됩니다.

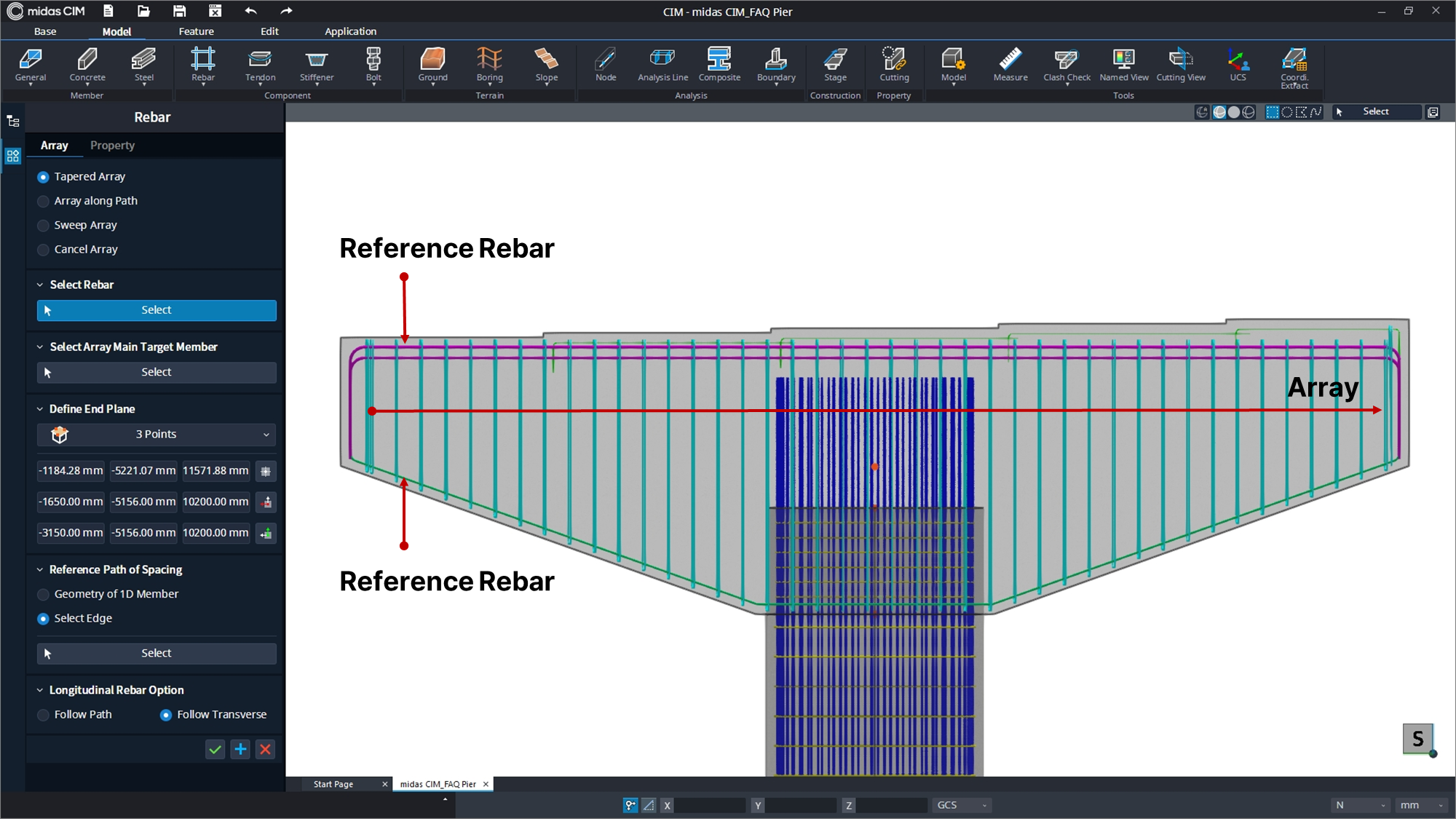

예제1) 일반적인 전단 철근 배근 방법
아래의 그림에서처럼, 코핑의 주철근이 되는 1,2 단 철근에 전단 철근이 배치되어 있는 경우에는 코핑 전체에 배근이 되지만, 단차부를 고려할 수 없는 부분이 있습니다.

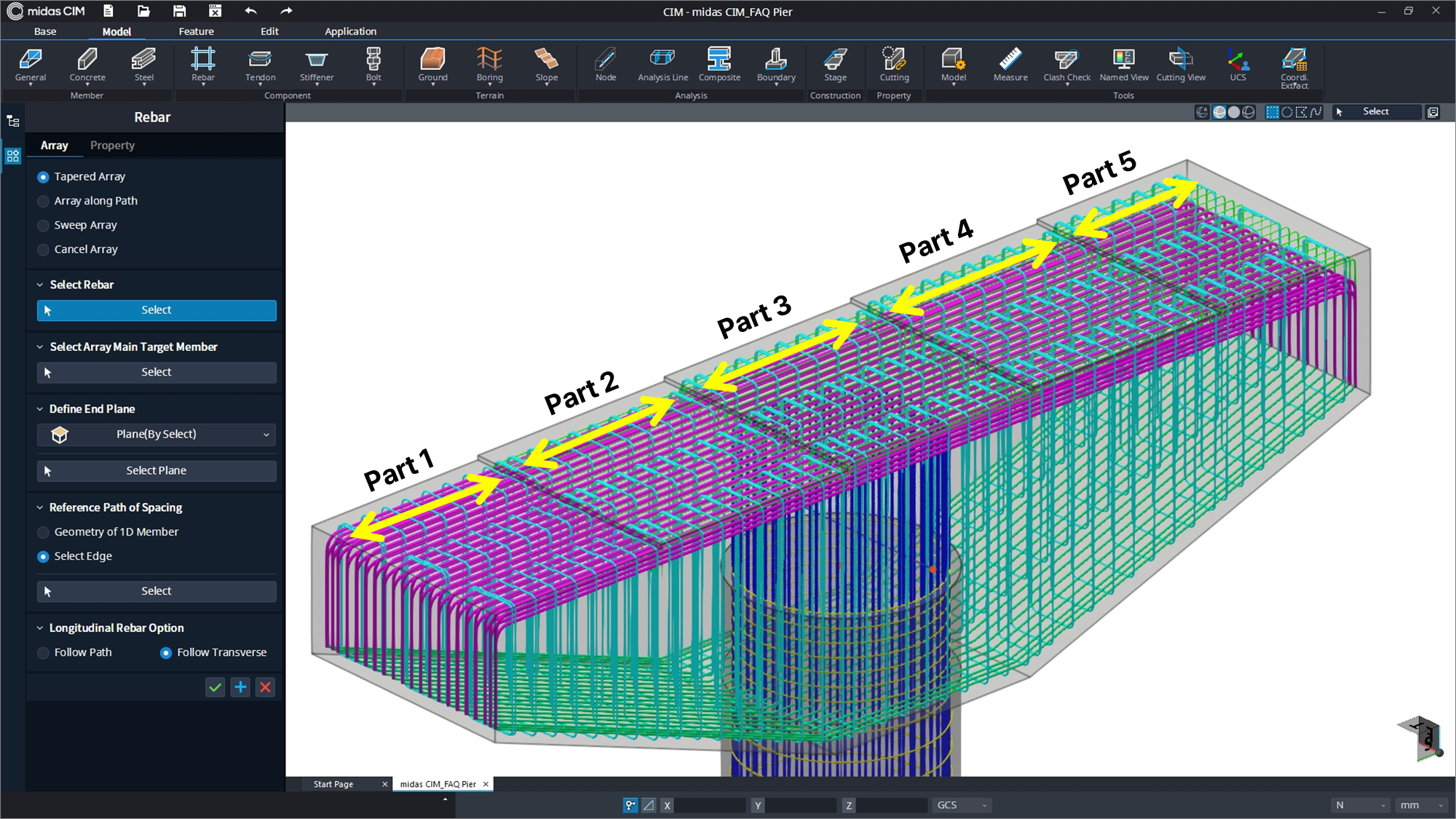

예제2) 단차부를 고려하기 위한 전단 철근 배근 방법

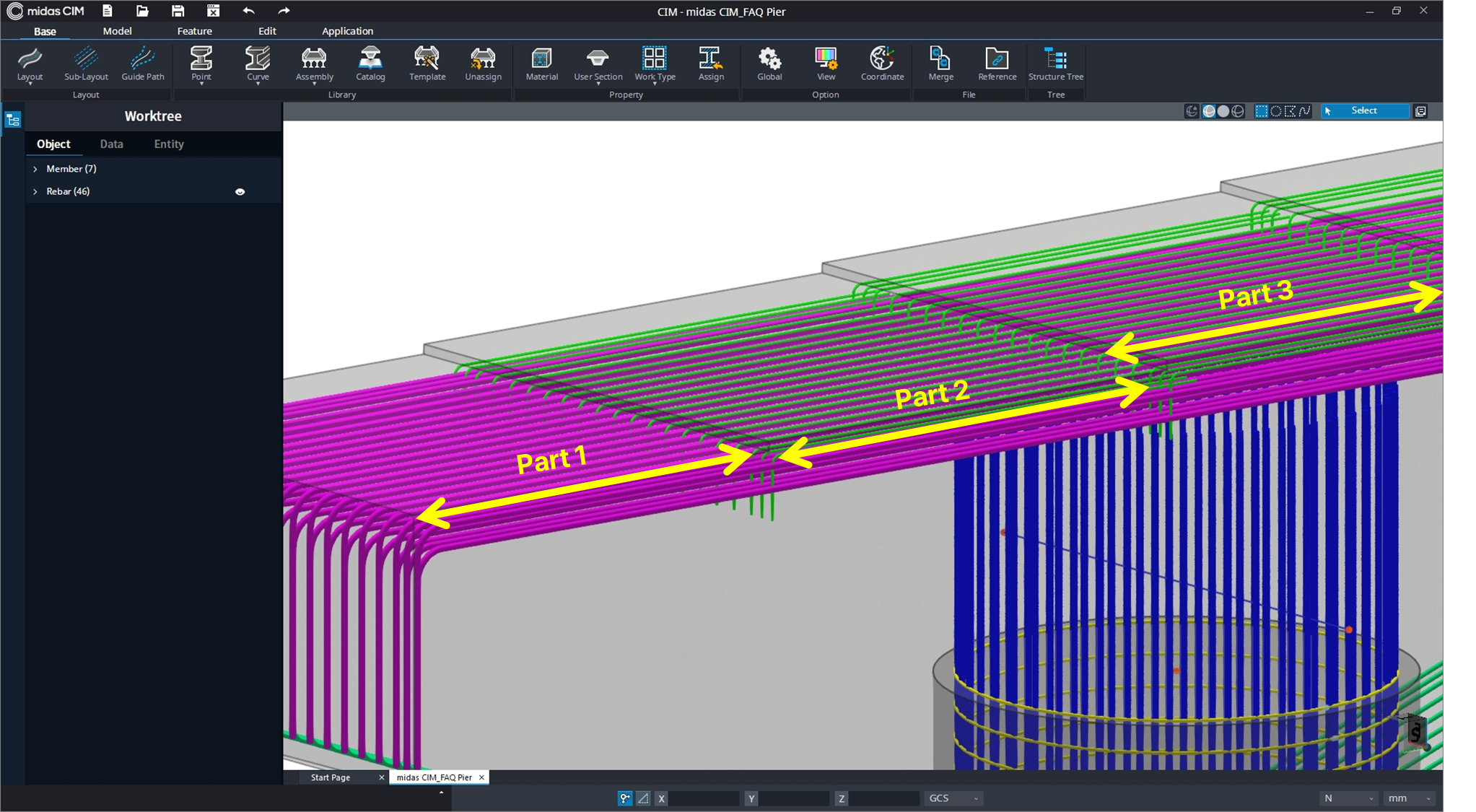

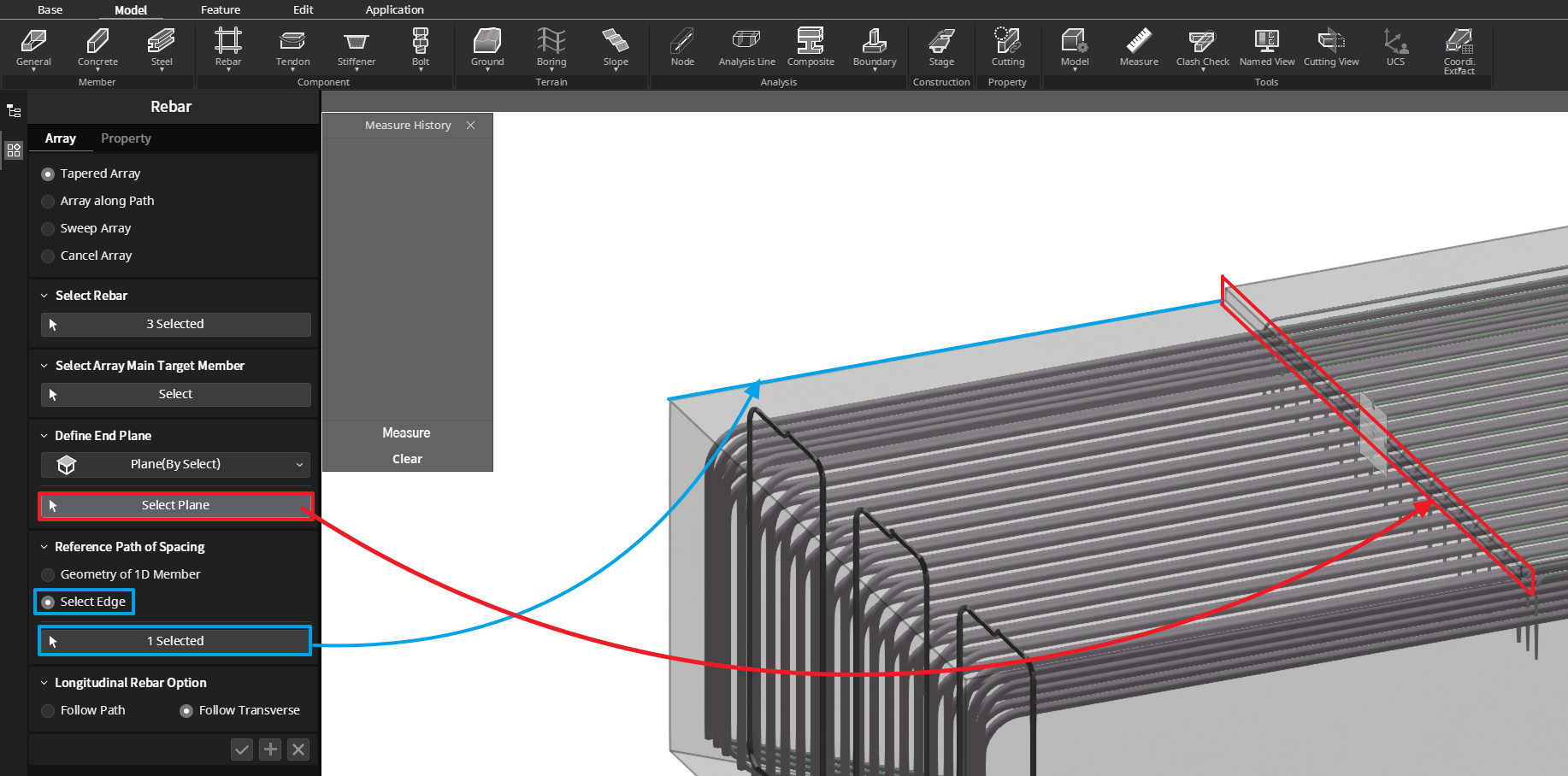

단차부를 고려하기 위해서는 단차 구간별로 전단 철근을 구분하여 배근을 하고 해당 구간에 따라 배열을 해야 합니다.
