질문

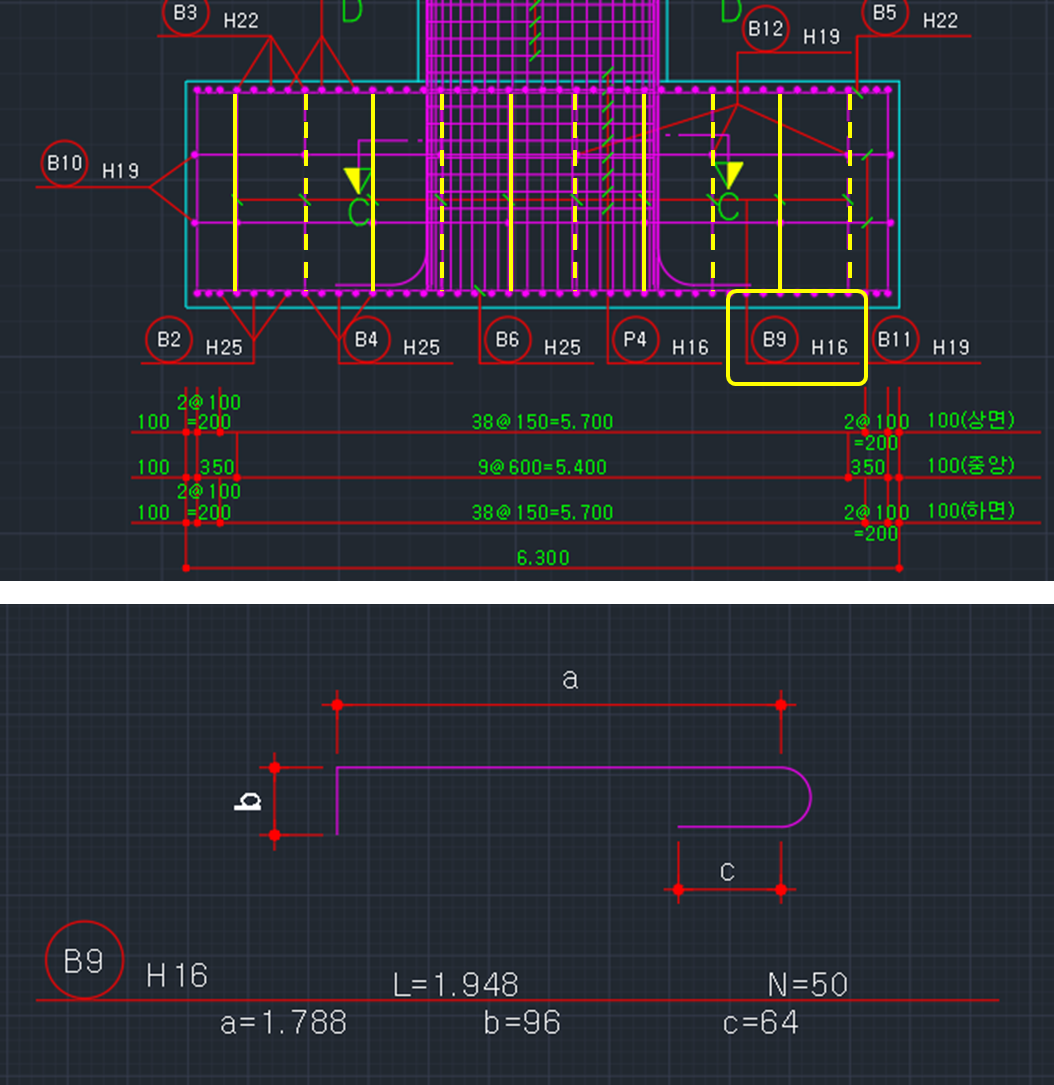

아래의 그림과 같이 기초의 상·하부 철근을 지지하는 철근으로서 양단에 90° 와 180° 갈고리(Hook )를 갖는 간격재 철근의 모델링 방법이 궁금합니다.
답변
모델링 하고자 하는 철근의 기능 중 Shear Reinforcement 를 활용하시기를 추천해 드립니다.
모델링 방법의 설명입니다.
Step-1)

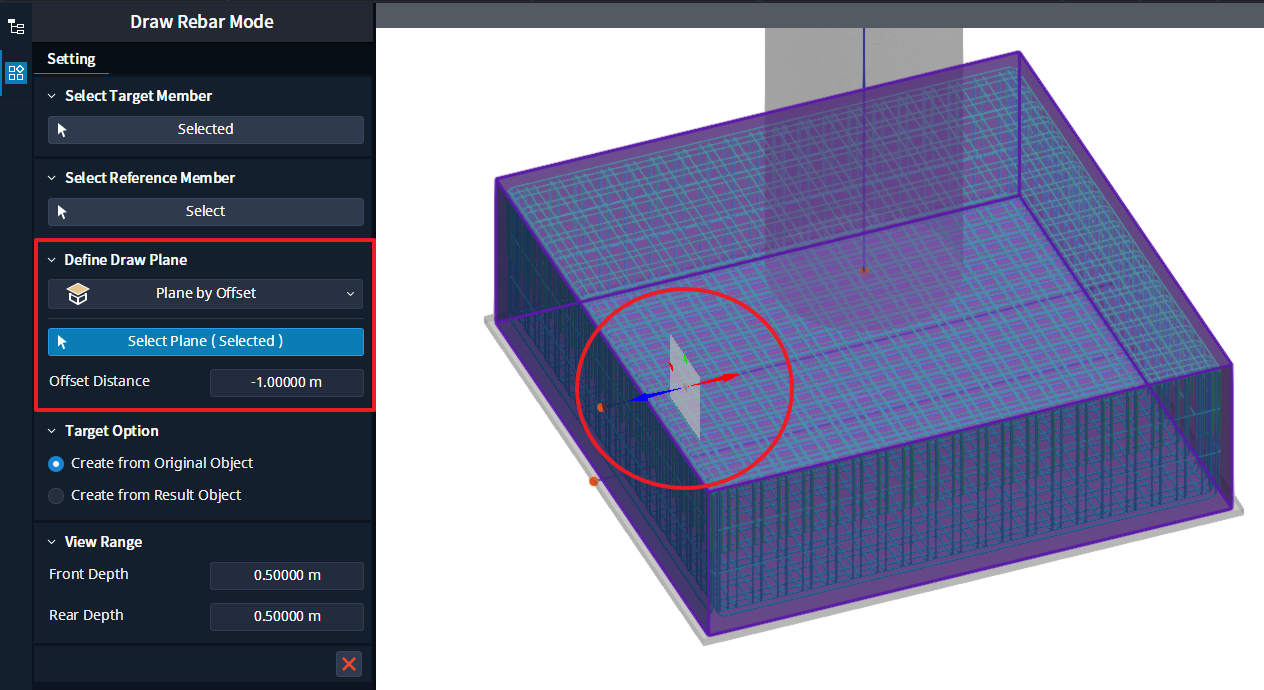

철근을 작성할 방향으로 Rebar Draw Mode에 진입합니다.
이 때, 연결할 철근의 단면이 보여야 하므로 기초 객체의 옆면 보다는 조금 안쪽으로 Plane을 설정합니다.
(Define Draw Plane 설정을 Plane by Offset 등으로 바꾸어 설정하면 됩니다.)
Step-2)

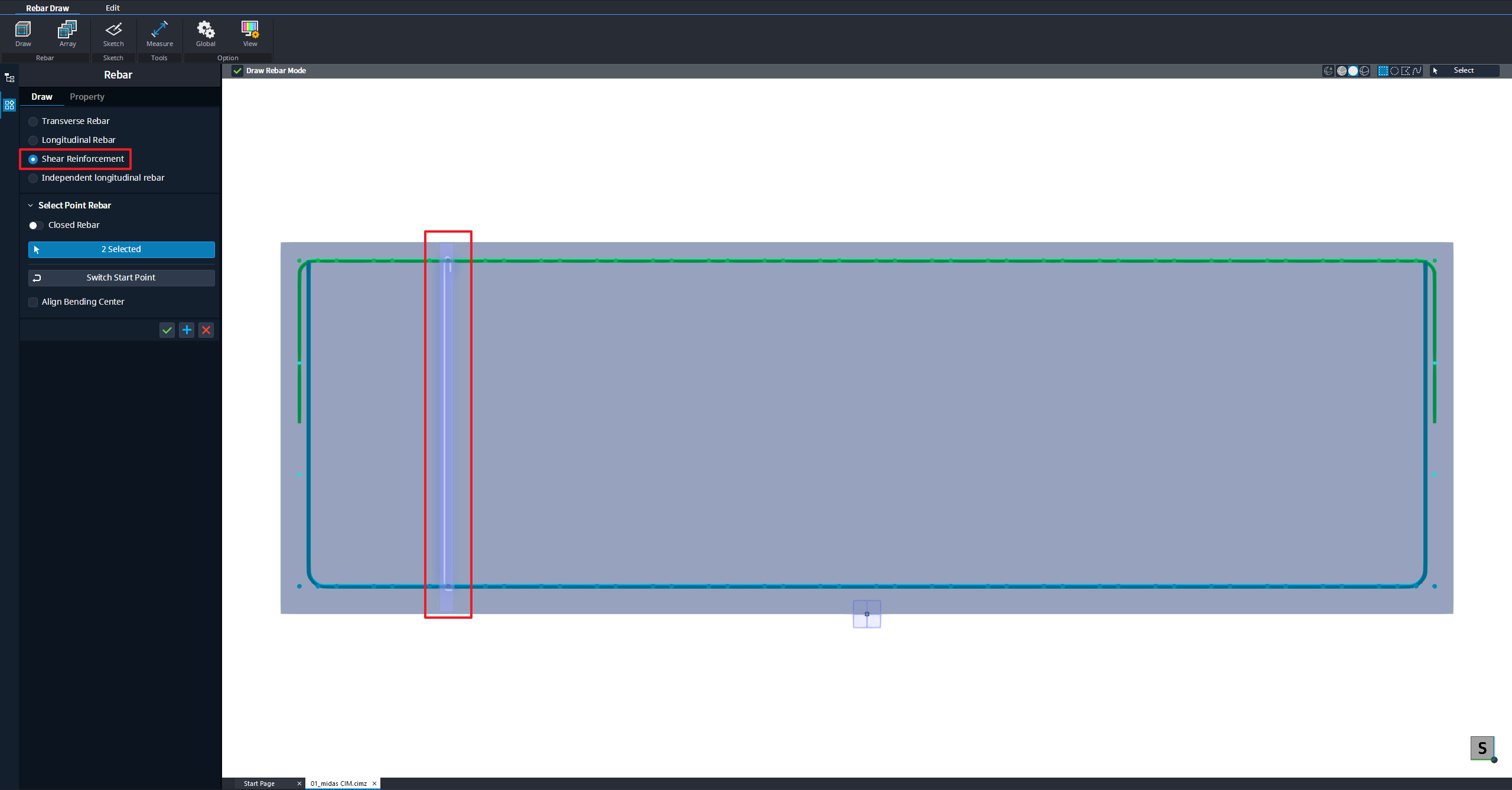

좌측 창에서 철근 옵션을 Shear Reinforcement 로 변경한 후, 연결할 두 철근을 선택합니다.
Step-3)

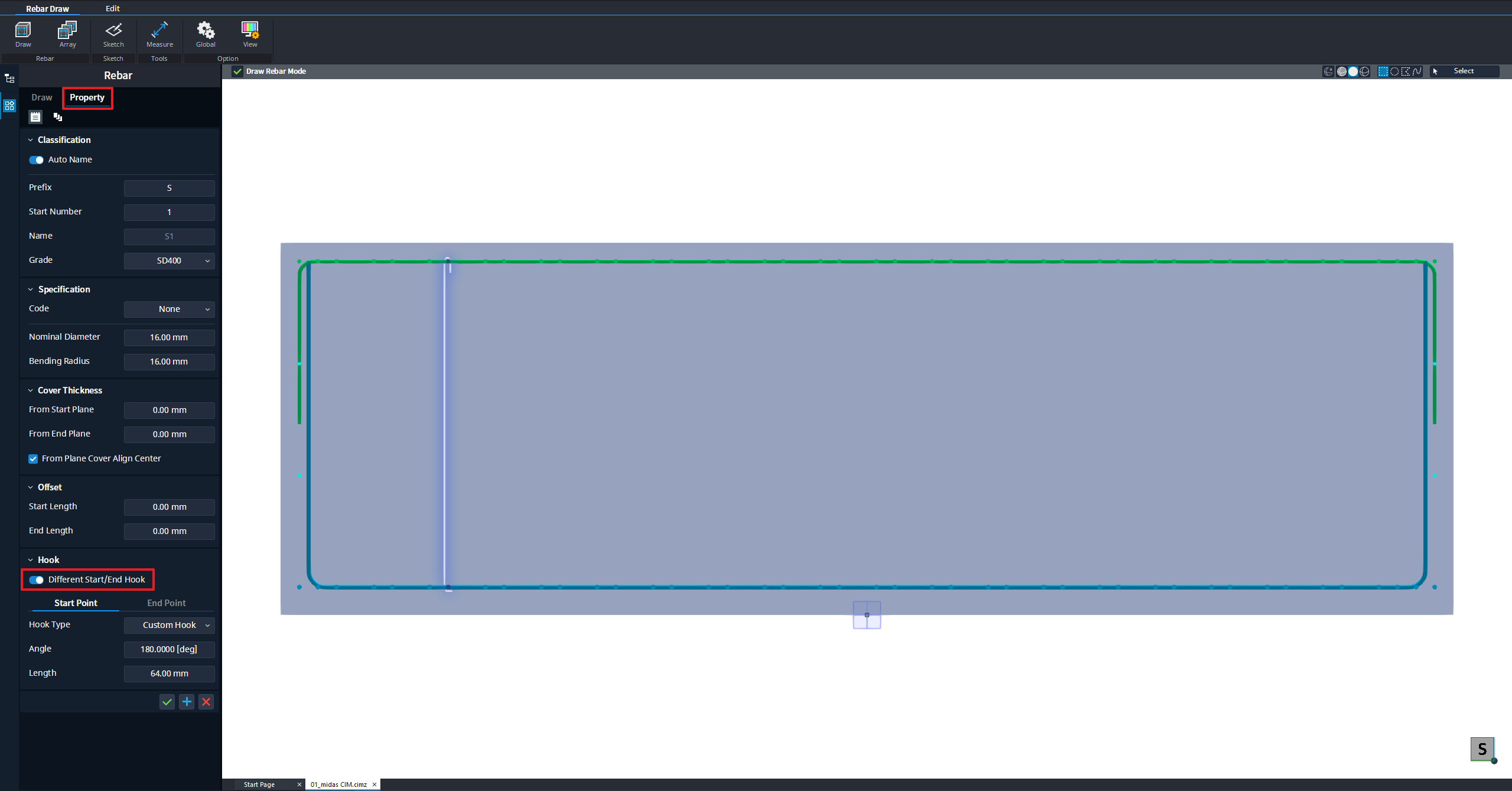

Property 탭으로 들어가 철근 규격을 설정합니다. Hook은 Different Start/End Hook을 활성화하여 180도 및 90도 Hook를 각각 설정합니다.
Property 탭의 두 번째 탭에서 Array 설정까지 마치고 배열하여 작업을 완료합니다.
