질문
PSC Beam Girder의 변단면 구간에서의 횡철근 Array에 관한 질문입니다.

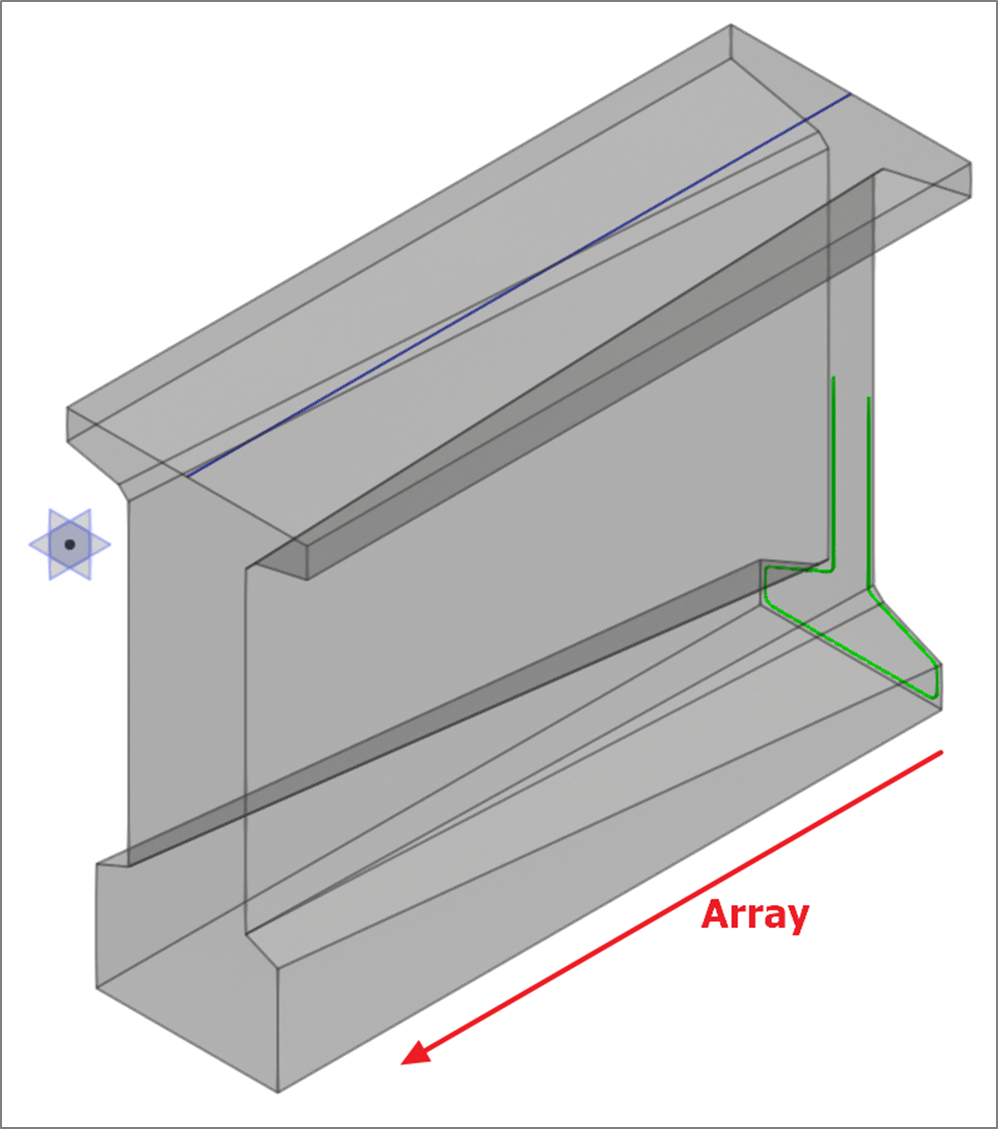

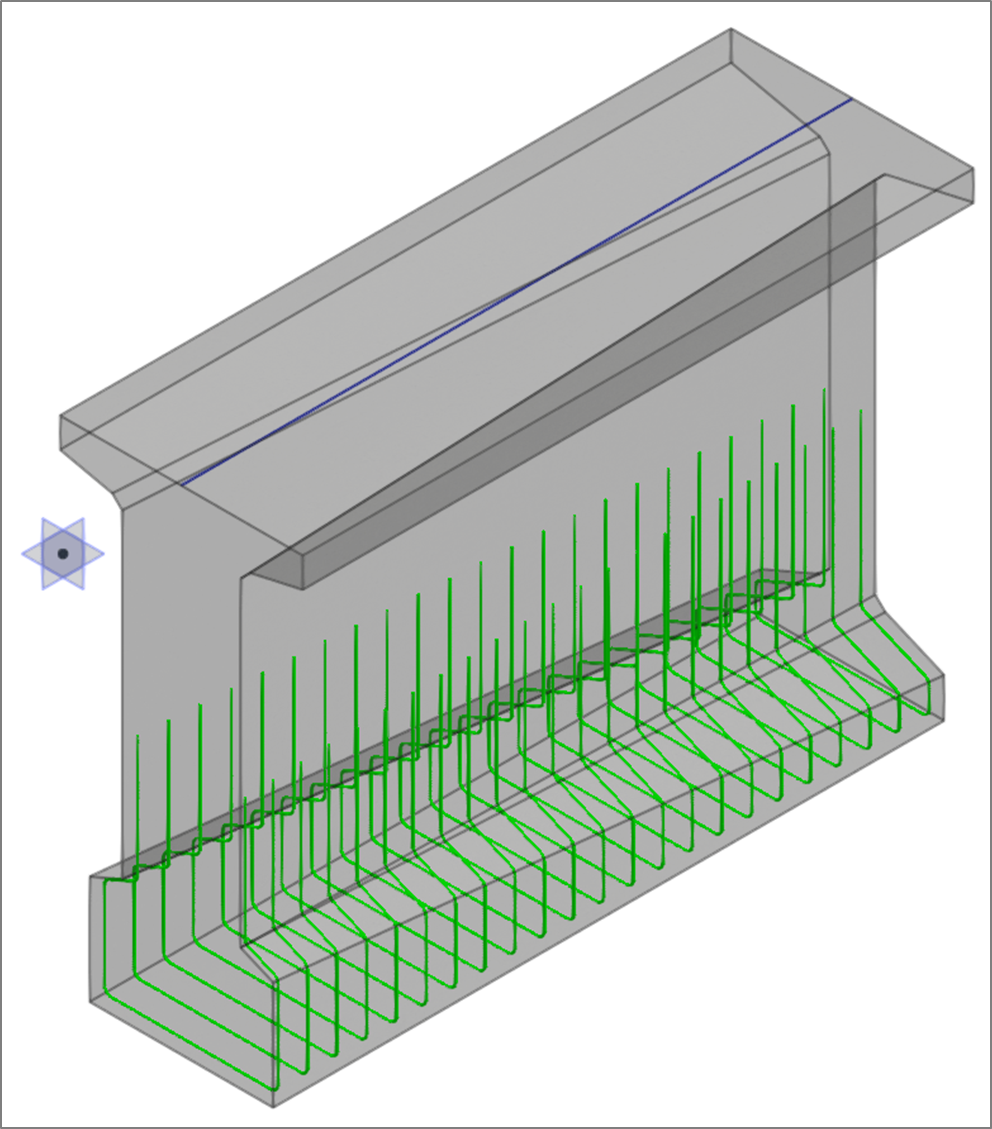

변단면 구간에서 Select Member Edge 기능으로 철근을 모델링 하였고, 변화 형상에 따라 철근이 변화하여 모델링 될 줄 알았지만, 철근이 구조물 밖으로 배열이 됩니다. 이유가 무엇일까요?
답변
질문과 같은 구조물의 형상에서 먼저 확인하셔야 하는 것이 있습니다.
철근이 배열되지 않는 이유는 Array 가 될 시점면(Start Plane)의 Edge 보다 종점면(End Plane)의 Edge의 개수가 많기 때문
입니다.
MIDAS CIM 에서의 철근은 철근이 그려진 단면의 Edge를 참조하여 Array가 되기 때문에 정상적으로 배열하지 못할 경우, 마지막에 배치된 철근(위의 예시에서는 첫번째 철근)을 복사하여 배치가 되도록 로직화 되어 있습니다.
추가 설명)

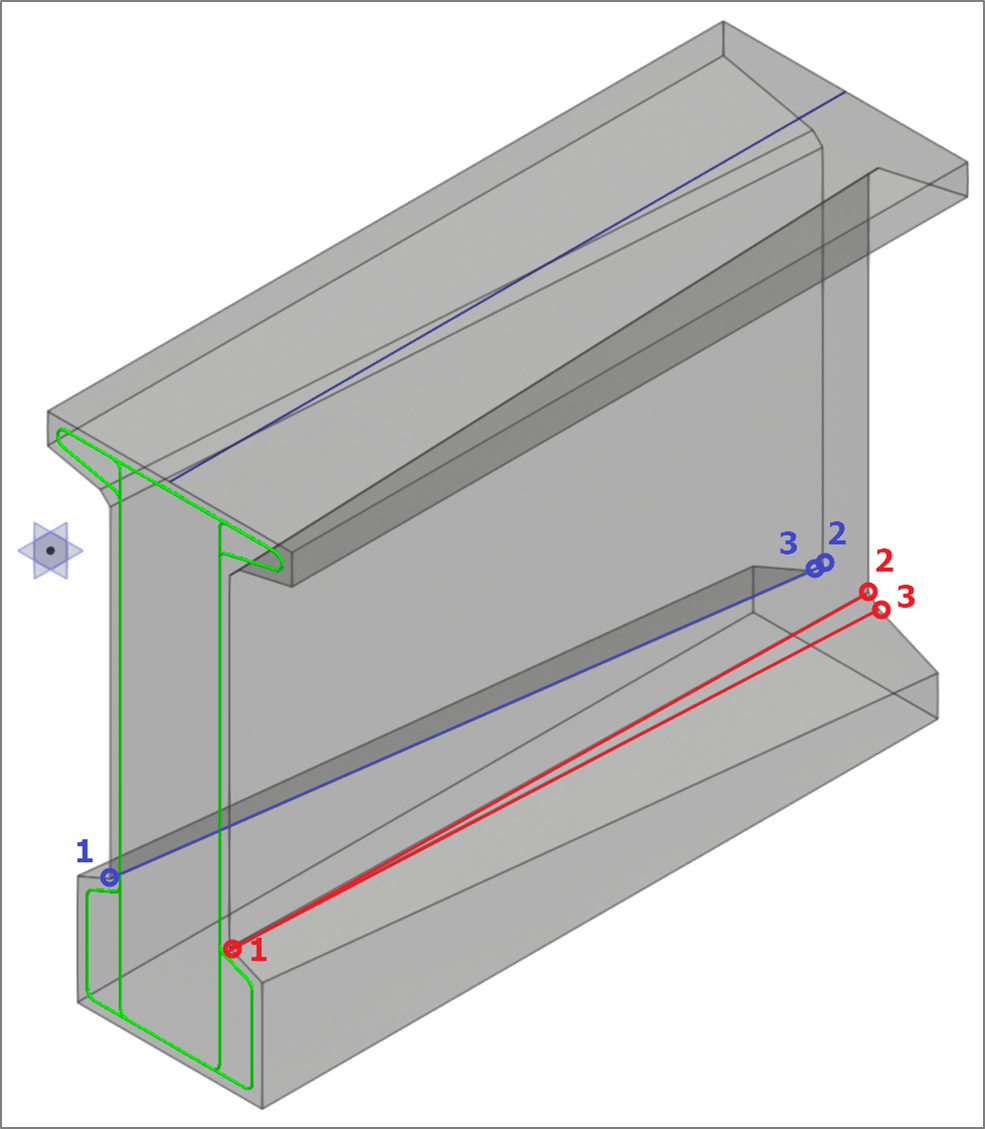

철근이 그려진 Start Plane 단면의 Edge 보다 End Plane 단면의 Edge 개수가 2개가 많고 위의 이미지처럼
하나의 1번 Edge에서 2번, 3번 Edge로 Tapered(변화) 되는 형상을 가지고 있습니다.
이러한 상황에서 1번의 Edge를 참조하여 그려진 철근은 2번, 3번 중 어떠한 Edge를 참조하여 배열할지 정할 수 없기 때문에 철근이 정상적으로 배열되지 않은 것입니다.
이럴 경우, 철근 모델링을 위한 방법의 설명입니다.

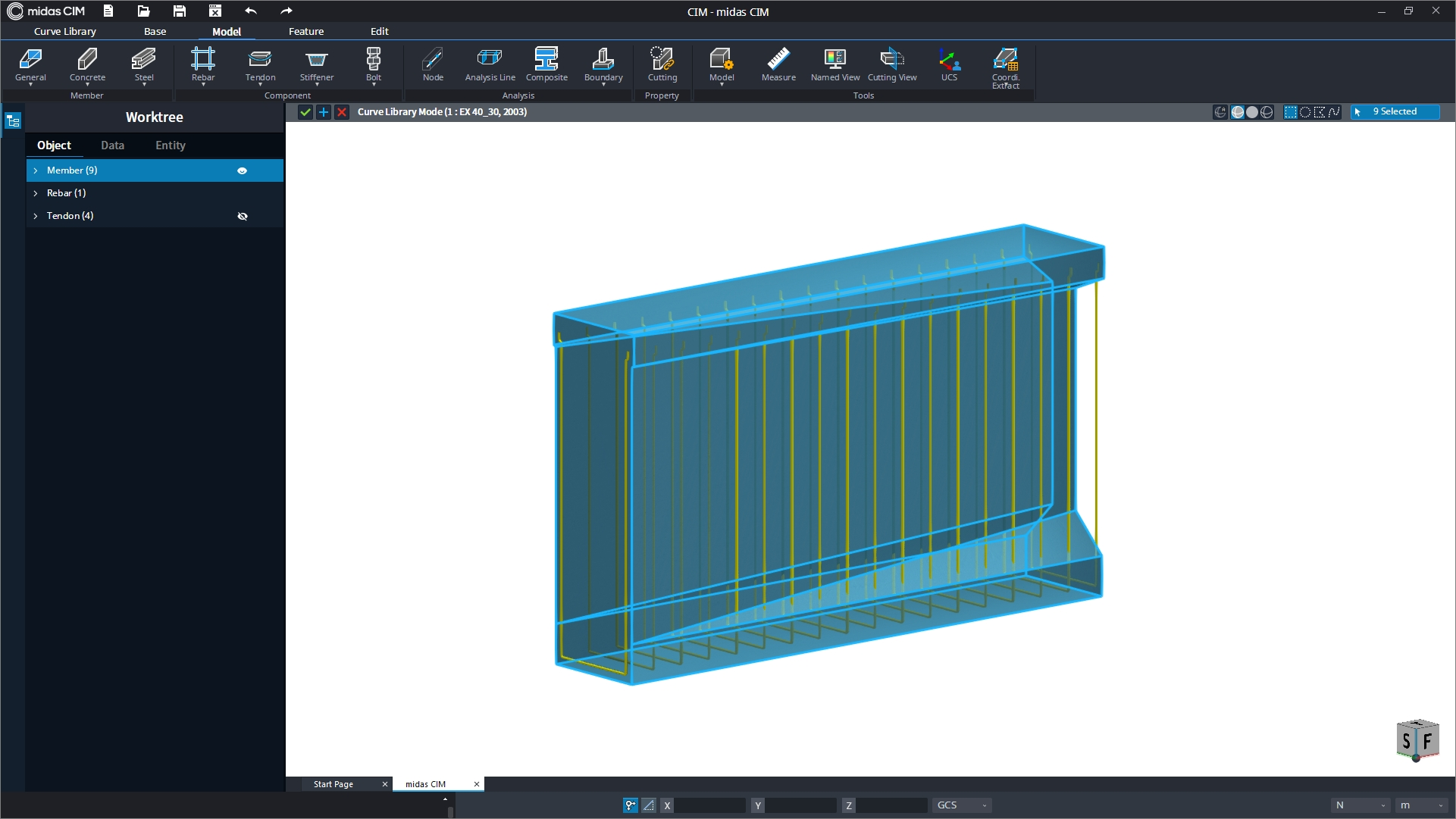

철근을 모델링할 단면의 시작을 Edge가 많은 면을 기준으로 그리고, Edge가 적은 단면 방향으로 Array를 하면 됩니다.
철근의 배열은 객체를 자르는 가상의 단면을 추적하여 철근을 그려 나가는데 Edge가 많은 단면으로 부터 철근을 Array 하면 최종 End 단면을 제외하고, 철근이 배열된 모든 단면의 Edge 개수가 같기 때문에 배열이 가능합니다.

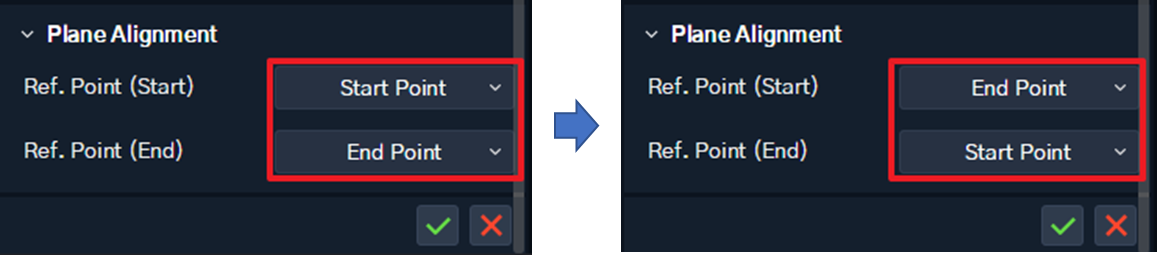

철근 모델링시에 유의사항으로 철근 Property 중 하단에 있는 'Plane Alignment' 의 설정을 바꾸어야 합니다
ㆍ철근을 배열한 Array Start 단면과 End 단면이 객체의 Start 단면, End 단면과 거꾸로 매칭해 주어야
Length 변경시 적절히 대응이 됩니다.
