Element Detail 생성 편집

Converted Line Elements

기능

  • 선택된 평면요소(Wall, Plate)의 Edge에 선요소를 자동으로 생성합니다.



호출

메인 메뉴에서 [Node/Element] 탭 > [Element Detail] 그룹 > [Converted Line Elements]



입력

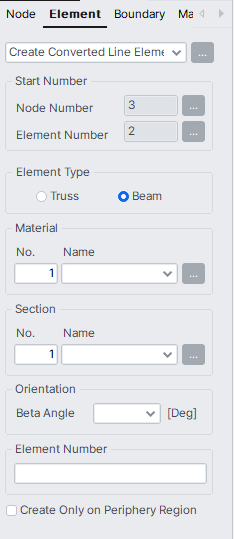

Create Converted Line Elements 대화상자


Create Converted Line Elements의 우측 ...

Element Table 표시


Start Number

Node Number

모델 윈도우에서 요소와 함께 신규 생성될 절점의 절점번호를 지정하는데 사용됩니다. 이 번호는 현재까지 사용된 절점번호+1로 자동 설정되어 있으며, 이 사항을 수정할 경우에는 버튼을 클릭하여 선택사항을 변경하거나 원하는 번호를 입력하면 됩니다.



Element Number

새로 만들 요소번호를 지정하는데 사용됩니다. 이 번호는 현재까지 사용된 요소번호+1 로 자동 설정되어 있으며, 이 사항을 수정할 경우에는 버튼을 클릭하여 선택사항을 변경하거나 원하는 번호를 입력하면 됩니다.


Element Type

생성될 요소 형태를 결정합니다.


Material / Section

재질번호를 입력하거나 재질데이터가 미리 입력되어 있는 경우에는 재질명칭을 선택합니다.

No. : 키보드 또는 마우스로 재질번호 입력

Name : 재질명칭 선택

재질 데이터를 신규, 추가 입력하거나 조회 또는 수정이 필요한 경우에는 ....png 버튼을 이용합니다. 재질 데이터의 입력은 요소의 입력 전후 어느 단계에서도 가능합니다.


Orientation

Beta Angle : 요소의 단면 배치방향을 지정하기 위한 Beta Angle을 입력합니다.


Element Number

변경할 요소를 마우스로 직접 지정하거나 번호를 입력하여 요소를 선택합니다.


Create Only on Periphery Region

여러 선택된 평면요소들중에서 내부에 포함된 면요소의 테두리에는 생성하지 않고 가장자리에만 선요소를 생성합니다.
