기능
- 지하구조물 내진설계 중 지진토압의 계산을 위한 지진하중의 입력변수를 설정합니다.
- 지진토압 산정 방법에 따라 등가정적법(Equivalent Static) 과 응답변위법(Response Displacement)을 구분하여 설정합니다.
1.일반적인 토압과 동일한 방법으로 지진토압계수와 깊이를 곱하여 등가정적으로 치환하여 고려함.
2.실험 결과에 근거한 경험적 설계법임을 감안하여, 제한 조건 ( 지표면에서 기반암까지의 거리인 토사깊이 Hr가 15m 이내이고, 지표면에서 외벽의 저면까지의 깊이 H가 토사깊이 Hr의 2/3이하인 경우에 적용) 이 있음
3. 지진 토압의 분포는 일반적인 정적토압 분포와 유사함.

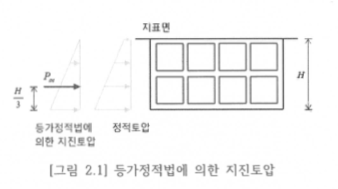

Fig. 등가정적법에 의한 지진토압
1. 전통적인 지하구조물 내진설계에 사용되는 방법. S1지반을 기반암으로 하는 모델을 통해 지반의 응답(변위)을 지반의 물성치가 고려된 반력계수와 연계하여 지하구조의 내진설계를 진행함.
2. 기반면까지 지반 물성의 변화가 크지 않은 부지에 대하여 지반을 단일층으로 가정하여 변위를 구하는 단일 코사인방법(Single Cosine)과 토층을 2개로 가정하여 지반의 변위를 산정한 이중 코사인방법(Double Cosine)이 있다.

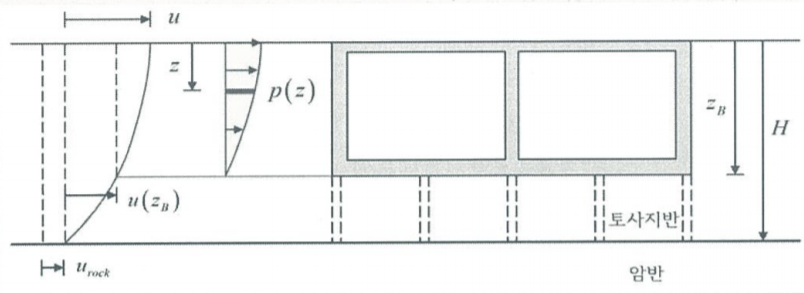

Fig. 응답변위법의 개념

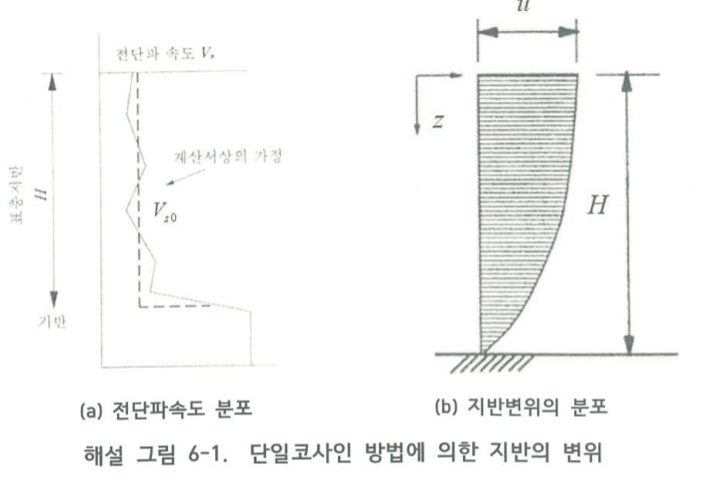

Fig. 단일코사인 방법에 의한 지반의 변위

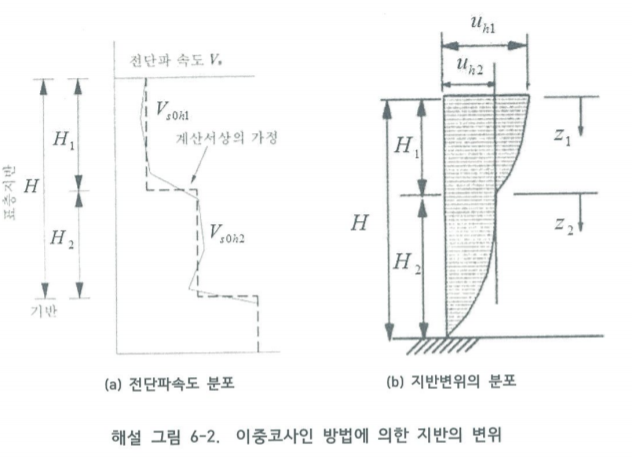

Fig. 이중코사인 방법에 의한 지반의 변위
호출
[Load] 탭 > [Static Load] > [Lateral] 그룹 > [Earth Pressure] > [Parameters of Seismic Loads ]
입력

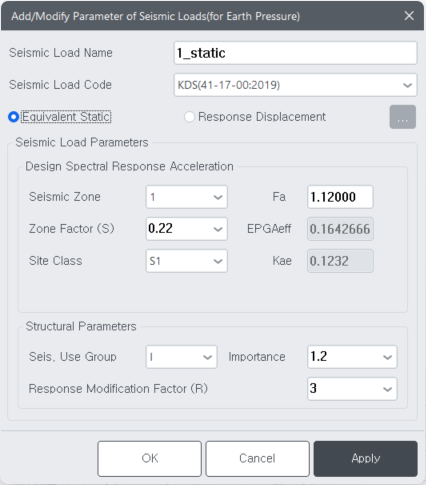

Fig. 등가정적법 선택시 메뉴창

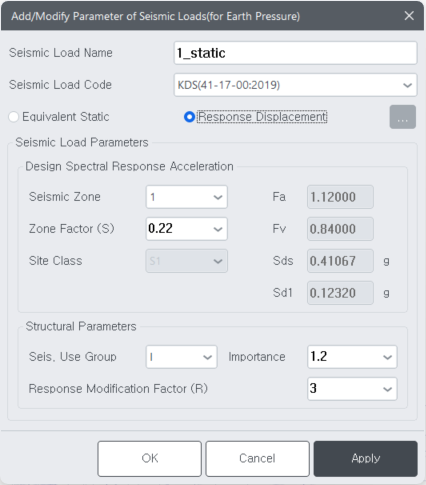

Fig. 응답변위법 선택시 메뉴창

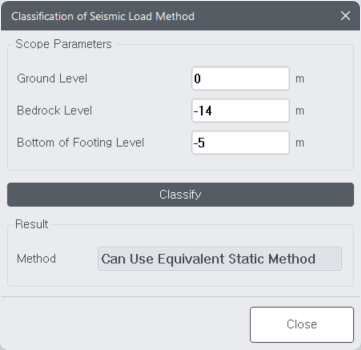

Fig. 등가정적법으로 판정

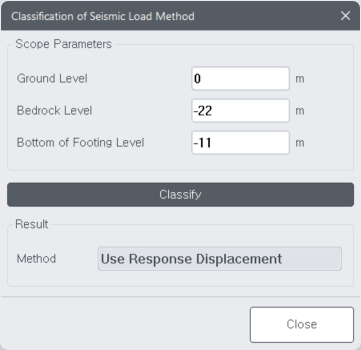

Fig. 응답변위법으로 판정
Seismic Load Name
지진토압의 이름(사용자 지정)
Seismic Load Code
지진토압 계산에 적용할 기준을 선택합니다.
KDS (41-17-00:2019) : 한국, 건설기준코드 2019
Seismic Load Parameters
지진토압 산정에 적용할 변수를 입력합니다.
지진토압 산정방법(등가정적법/응답변위법) 판단은 Response Displacement 옆의 상세버튼 ... 를 이용해서 확인 할 수 있습니다.
(Note. 지진토압 산정법 판별 참고)
Design Spectral Response Acceleration
단주기 및 1초 주기스펙트럼 가속도 산정을 위한 변수를 입력합니다.
Seismic Zone : 지진구역
EPA(S) : 유효지반가속도,g
Site Class : 지반의 종류
Fa : 단주기 지반증폭계수
EPGAff: 해당지반 지표면에서의 최대유효지반가속도(S*Fa*2/3으로 자동으로 산정)
Kae : 지진토압계수(0.75*EPGAff로 자동으로 산정)
Fv : 주기 1초의 지반증폭계수
Sds : 단주기 설계스펙트럼 가속도
지역계수와 지반증폭계수로부터 자동으로 산정 (2/3*S*2.5*Fa)
Sd1 : 주기 1초의 설계스펙트럼 가속도
지역계수와 지반증폭계수로부터 자동으로 산정 (2/3*S*Fv)
Structural Parameters
Sei.Use Group : 내진등급
Importance Factor : 중요도 계수. 선택된 내진등급에 따라 자동으로 입력된다.
Response Modification Factor (R): 반응수정계수
Note
지진토압 산정법 판별
건축물 내진설계기준<KDS 41 17 00:2019> 中 ‘14.5.2장 지진토압의 계산 에 따라, 지표면으로부터 기반암까지 토사의 깊이가 15m 이내이고, 지표면으로부터 지하구조물 기초의 저면까지의 깊이가 토사 깊이의 2/3 이하인 경우 등가정적법을 적용할 수 있다.
Ground Level : 지표면의 위치
Bedrock Level : 기반암의 위치
Bottom of Footing Level : 기초의 저면의 위치
상기 위치(Level)을 입력하여 등가정적법 적용 가능 유무를 판단할 수 있다. 단, 프로그램에서는 상기 등가정적법 적용기준을 만족하지 않더라도 최종 지진토압 산정시 검토하도록 허용하였으므로 사용자의 등가정적법 적용유무에 대한 판단이 필요하다.
