ERROR [2132]: ERROR ENCOUNTERED IN MODIFIED CAM CLAY MATERIAL MODEL. TENSILE STRESS IS APPLIED IN ELEMENT ID = # MATERIAL ID = #
Cause
Modified Cam Clay 재료에 인장 응력이 반영된 상황에서 발생합니다. Modifiled cam clay은 인장 응력을 허용하지 않습니다.
Analysis Type
해석의 모든 형태
Related Menu
요소망 >> 특성/좌표계/함수 >> 재료
Remedy

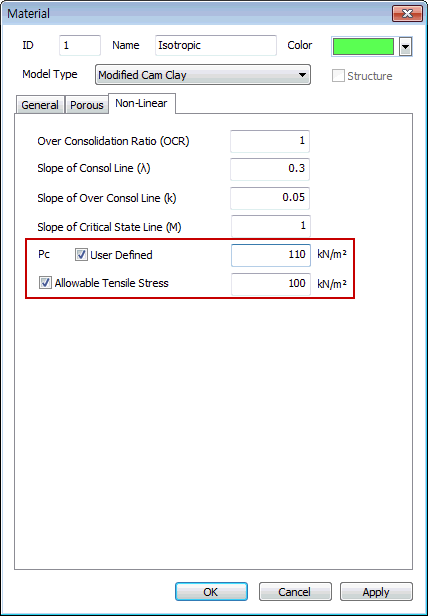

MCC 재료 모델은 기본적으로 파손 기준(응력-변형률 관계)에서 인장 응력을 허용하지 않습니다. 그러나 압밀시 성토하중으로 인한 인접지반의 움푹 들어간 곳이나 굴착에 의한 융기 등 다양한 조건에 의해 인장응력이 발생할 수 있다. 재료 모델의 한계를 극복하고 적용 가능성을 높이기 위해 '허용 인장 응력' 범위 내 인장 응력에 대한 해석을 수행할 수 있습니다.
허용인장응력의 크기는 규정되어 있지 않으며, 과부하(성토)나 파괴거동으로 인해 발생하는 인장응력보다 큰 값을 입력하기 위해서는 반복해석이 필요하다. 따라서 해석 중 인장파괴로 인한 해석결과의 발산 및 정지를 방지하기 위해 허용인장응력값을 설정하여야 한다.
따라서 해석 중 인장파괴로 인한 해석결과의 발산 및 정지를 방지하기 위해 허용인장응력값을 설정하여야 한다.
단, pc(압밀 전 하중)를 직접 입력하는 경우, 허용 인장 응력은 pc 값을 초과할 수 없습니다. OCR을 이용하여 정의할 때, pc 값은 입력 허용 인장 응력의 크기를 고려하여 내부적으로 자동으로 계산됩니다.
